什么是液晶屏的极性变换（一）
发布时间：2021-08-12

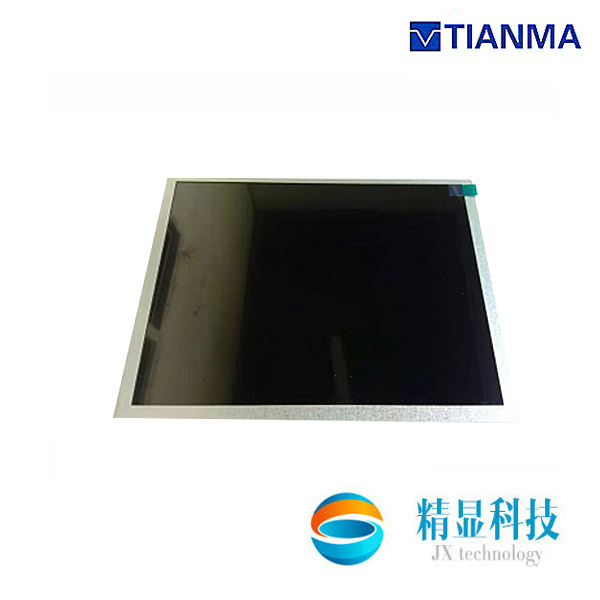

TFT-LCD 液晶屏是薄膜晶体管类型液晶屏，也叫“真彩色”(TFT)。TFT液晶为每个像素配备了一个半导体开关，每个像素都可以通过点脉冲直接控制，因此每个节点相对独立，可以连续控制，不仅提高了显示屏的响应速度，而且可以精确控制显示色标，使TFT液晶的颜色更加逼真。TFT液晶显示器具有亮度好、对比度高、层次感强、色彩鲜艳的特点，但也存在相对功耗大、成本高的缺点。
薄膜晶体管是薄膜场效应晶体管的一种，是有源矩阵液晶屏之一。它可以“主动”控制屏幕上的每个单独像素，这可以大大提高响应时间。一般TFT的响应时间比较快，大约80毫秒，视角大，一般达到130度左右。
TFT 液晶屏极性转换方法:
液晶分子的驱动电压不能固定在某个值，否则随着时间的推移，液晶分子会发生偏振，逐渐失去光学性质。因此，有必要极化液晶分子的驱动电压，以避免液晶分子的特性被破坏。这就要求LCD中的显示电压可以分为两种极性，一种是正极性，另一种是负极性。当显示电极的电压高于公共电极的电压时，称为正极性；当显示电极的电压低于公共电极的电压时，称为负极性。无论是正极性还是负极性，都会有一组亮度相同的灰度，所以当上下玻璃层的压差绝对值固定时，显示的灰度完全相同。但在这两种情况下，液晶分子的转动方向完全相反，可以避免上述液晶分子的转动方向总是固定在一个方向上而造成的特性损伤。常见的极性转换方法有四种，分别是逐帧反转、逐行反转、逐列反转和逐点反转。
对于逐帧反转法，在同一帧中，整个屏幕的所有相邻点极性相同，而相邻帧极性不同；对于逐行反演方法，它们在同一条线上具有相同的极性。极性，但相邻行的极性不同；对于逐列反转模式，同一列的极性相同，但相邻列的极性不同；对于逐点反转模式，每个点与其相邻的上、下、左、右点具有不同的极性。
目前常见的个人液晶屏多采用逐点极性转换。为什么呢？原因是逐点倒置的显示质量比其他转换方法好得多。下表列出了逐帧反转、逐行反转、逐列反转和逐点反转四种极性转换模式的性能比较。
所谓闪烁现象，是指屏幕会有闪烁的感觉，但并不是刻意的视觉效果，而是因为屏幕每次更新时，屏幕的灰度都会发生轻微的变化，让人觉得屏幕在闪烁。使用逐帧反转的极性转换方法最有可能发生这种情况。因为一帧一帧倒过来的整个画面是同极性的，所以这次画面是正的，下次就变成负的了。如果公共电压有微小误差，正负极性将是相同的灰度。电压会有差别，当然灰度感也会不同，如图2所示。连续切换屏幕时，正负极性屏幕交替出现，会造成闪烁。其他面板的极性转换模式也可能存在闪烁现象，但整个屏幕的极性会同时发生变化，而不是逐帧反转。只有一行或一列，甚至一个点会改变极性。就人眼而言，不会很明显。
所谓串扰现象，是指相邻点之间要显示的数据会相互影响，导致显示画面不正确。虽然Ctosstalk现象的原因有很多，但只要相邻点的极性不同，就可以减少。
