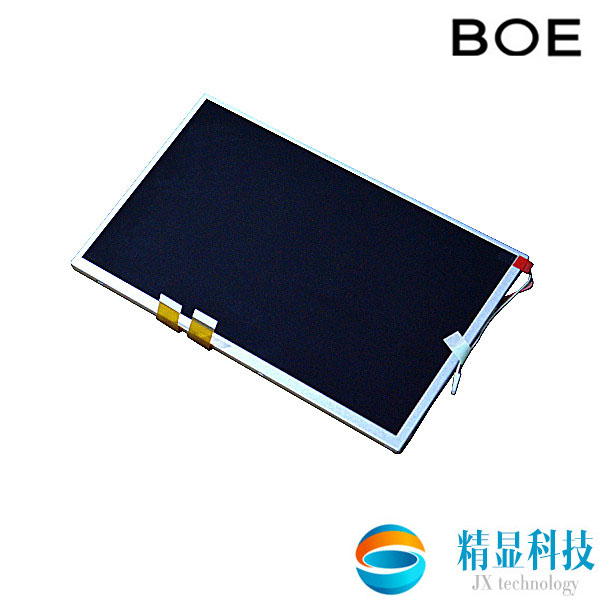

EV101WXM-N80规格书 京东方10.1寸高亮全视角工业液晶屏
- 品牌：京东方（BOE）
- 尺寸：10.1寸
- 型号：EV101WXM-N80
- 分辨率：1280*800
- 咨询热线：19157671329
-
-
产品详情
-
联系我们
一：EV101WXM-N80规格书 京东方10.1寸高亮全视角工业液晶屏基本信息
| 面板品牌 | 京东方（BOE） |
| 面板型号 | EV101WXM-N80 |
| 工作温度 | -20-70°C |
| 存储温度 | -30~80°C |
| 面板类型 | a-Si TFT-LCD,液晶模组 |
| 当前生产状态 | 量产中 |
二：EV101WXM-N80规格书 京东方10.1寸高亮全视角工业液晶屏结构特征
| 液晶屏尺寸 | 10.1英寸 |
| 点分辨率 | 1280(RGB)×800 , WXGA |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 16:10(宽:高） |
| 点间距 | 0.0565×0.1695 mm（横*竖） |
| 像素间距 | 0.1695×0.1695 mm（横*竖） |
| 面板重量 | 505g(Typ) |
| 表面处理 | - |
| 显示区域 | 216.96(W)×135.6(H) mm |
| 可视区域 | 219.4(W)×138.0(H) mm |
| 外观尺寸 | 233.2(W)×152.9(H) mm |
| 外观厚度 | 6.7/10.4 (Typ./Max.) mm |
| 触摸屏 | 无 |
三：京东方10.1寸工业液晶屏EV101WXM-N80光学特征
| 显示模式 | ADS，常黑显示，透射式 |
| 液晶屏亮度 | 400cd/m2 (Typ.) |
| 对比度 | 900:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (8-bit) |
| 显示色域 | 48% NTSC (CIE1931) |
| 响应时间 | 30 (Typ.)(Tr+Td) (ms) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 最佳视角 | 全视角 |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 白场变动 | 1.33/1.54 (Typ./Max.)(9 points) |
四、EV101WXM-N80规格书 京东方10.1寸高亮全视角工业液晶屏发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 30K(Min.) (Hours) |
| 接口类型 | 端子 |
五、EV101WXM-N80规格书 京东方10.1寸高亮全视角工业液晶屏信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS(1 ch, 8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 250mA (Max.) |
| 接口类型 | 端子 |
| 接口数量 | 1 pcs |
| 接口脚数 | 6 pins |
● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。
