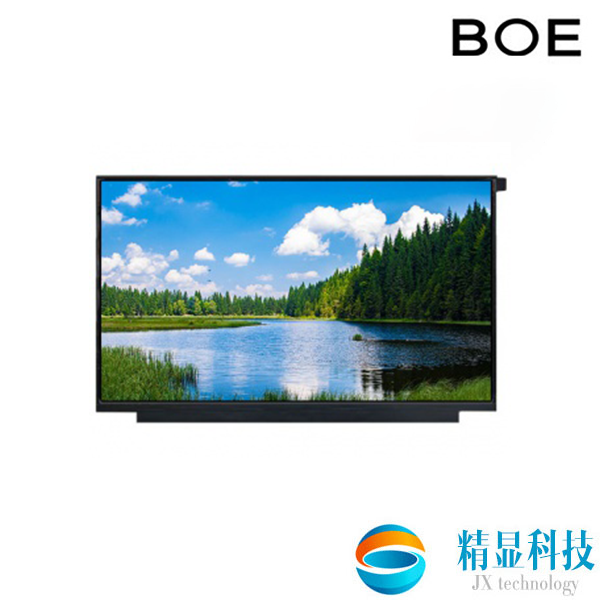

NV156FHM-N48京东方15.6寸工业液晶屏 1920*1080 对比度800:1全视角 edp接口30pins
- 品牌：京东方 (BOE)
- 尺寸：15.6寸
- 型号：NV156FHM-N48
- 分辨率：1920*1080
- 咨询热线：19157671329
-
-
产品详情
-
联系我们
一、京东方液晶模组NV156FHM-N48应用特征
|
基本信息 : |
制造商 | 京东方 (BOE) | 面板型号 | NV156FHM-N48 |
| 面板尺寸 | 15.6寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |||
| 工作环境 : | 工作温度 | 0℃~50℃ | 存储温度 | -20℃~60℃ |
| RoHS状态 | RoHS | 耐振动性 | - | |
| 生产情况 : | 量产中 | |||
二、京东方液晶模组NV156FHM-N48应用特征
| 像素特征 : | 像素数量 | 1920(RGB)×1080, FHD | 点间距 | 0.05975×0.17925 mm |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.17925×0.17925 mm [141PPI] | |
| 结构尺寸 : | 显示区域 | 344.16×193.59 mm | 可视区域 | - |
| 外观尺寸 | 350.66×216.25 mm | 外观厚度 | 3.05±0.15 mm | |
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 16:9 (W : H) | |||
| 其它特征 : | 重量 | 360g (Max.) | 表面处理 | 雾面 |
三、京东方液晶模组NV156FHM-N48应用特征
|
基本信息 : |
面板亮度 | 250 (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | ADS，常黑显示，透射式 | |
| 推荐视角 | 85/85/85/85 (Typ.)(CR≥10) | 反应时间 | 30 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.2M (6-bit + FRC) |
| 色温 | 6485K | 亮度均匀性 | 1.25/1.54 (Max.)(5/13 points) |
四、京东方液晶模组NV156FHM-N48应用特征
| 工作频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率总耗 : | 4.69W (Max.) |
五、京东方液晶模组NV156FHM-N48应用特征
| 背光特征 : | 灯管类型 | WLED | 灯管寿命 | 15K (Min.) | ||||
| 数量 | 10S4P | 位置 | 侧入式光源 | |||||
| WLED驱动电气 : | 电压输入 | 5.0/12.0/21.0V (Min./Typ./Max.) | 电流输入 | - | ||||
| 功率消耗 | 2.85W (Max.) | |||||||
| 接口特征 : | 类型 | - | 灯管驱动 | 含LED驱动器 | ||||
六、京东方液晶模组NV156FHM-N48应用特征
| 信号系统 : | eDP (2 Lanes), eDP1.2, HBR1 (2.7G/lane) | ||||||
| 信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 267mA (Typ.) | |||
| 功率消耗 | 0.88/1.6W (Typ./Max.) | ||||||
| 接口特征 : | 类型 | 端子 | |||||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |
| 宇宙 | IS050-L30B-C10 | 0.5 mm | 30 pins | 1 pcs | EDP-30P2L-020A | ||
七、京东方液晶模组NV156FHM-N48应用特征
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 1 | 19.30 | 580×488×303 |
