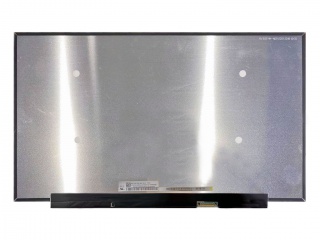

京东方15.6寸 NV156FHM-N69 分辨率1920*1080 亮度300 cd/m² (Typ.)

京东方15.6寸 NV156FHM-N69 分辨率1920*1080 亮度300 cd/m² (Typ.)

  • 品牌:京东方
  • 尺寸:15.6寸
  • 型号:NV156FHM-N69
  • 分辨率:1920*1080
  • 咨询热线:15382323032
  • 产品详情

  • 联系我们

一、京东方液晶模组NV156FHM-N69 应用特征


基本信息 :
制造商 京东方 (BOE) 面板型号 NV156FHM-N69
面板尺寸 15.6英寸 面板应用 工业
面板类型 a-Si TFT-LCD, 液晶模组
工作环境 : 工作温度 0 ~ 50℃ 存储温度 -20 ~ 60℃
RoHS状态 RoHS 耐振动性 1.5G (14.7 m/s²)
生产情况 : 量产中

二、京东方液晶模组NV156FHM-N69 结构详情
像素特征 : 像素数量 1920(RGB)×1080, FHD 点间距 0.05975×0.17925 mm (H×V)
像素布局 RGB垂直条状 像素间距 0.17925×0.17925 mm (H×V)  [141PPI]
结构尺寸 : 显示区域 344.16×193.59 mm (H×V) 可视区域 -
外观尺寸 350.66×211.54 mm (H×V) 外观厚度 2.4±0.2 mm
外观特征 : 外观形状 平面矩形 风景肖像 风景模式
宽高比 16:9 (H:V)
其它特征 : 重量 280g (Max.) 表面处理 雾面,Hard coating (3H)

三、京东方液晶模组NV156FHM-N69 光学详情

基本信息 :
面板亮度 300 cd/m² (Typ.) 对比度 1200:1(Typ.)(透射)
可视角度 85/85/85/85 (Typ.)(CR≥10) 光学模式 HADS,常黑显示,透射式
推荐视角 全视角 反应时间 25 (Typ.)(Tr+Td) (ms)
色彩性能 : 白色色度 Wx:0.313; Wy:0.329 显示颜色 16.2M (6-bit + FRC)
色温 6485K 亮度均匀性 1.25/1.67 (Max.)(5/13 points)

四、京东方液晶模组NV156FHM-N69 电子详情
工作频率 : 60Hz
翻转扫描 : No
功率总耗 : 4.05W (Max.)

五、京东方液晶模组NV156FHM-N69 背光详情
背光特征 : 灯管类型 WLED 灯管寿命 15K (Min.) 小时
数量 10S6P 位置 侧入式光源(底部)
WLED驱动电气 : 电压输入 5.0/12.0/21.0V (Min./Typ./Max.) 电流输入 -
功率消耗 3.3W (Max.)
接口特征 : 类型 包含在屏信号接口中 灯管驱动 含LED驱动器

六、京东方液晶模组NV156FHM-N69 信号详情
信号系统 : eDP (2 Lanes), eDP1.2, HBR1 (2.7G/lane)
信号电气: 电压输入 3.3V (Typ.) 电流输入 228mA (Max.)
功率消耗 0.75W (Max.)
接口特征 : 类型 端子
端子详情 : 品牌 型号 脚间距 脚数 数量 接口定义
信盛精工 MSAK24025P30 0.5 mm 30 pins 1 pcs EDP-30P2L-020A

七、京东方液晶模组NV156FHM-N69 包装详情
包装箱: 数量 重量 尺寸 (L×W×H)
1 12.90 480×350×285
