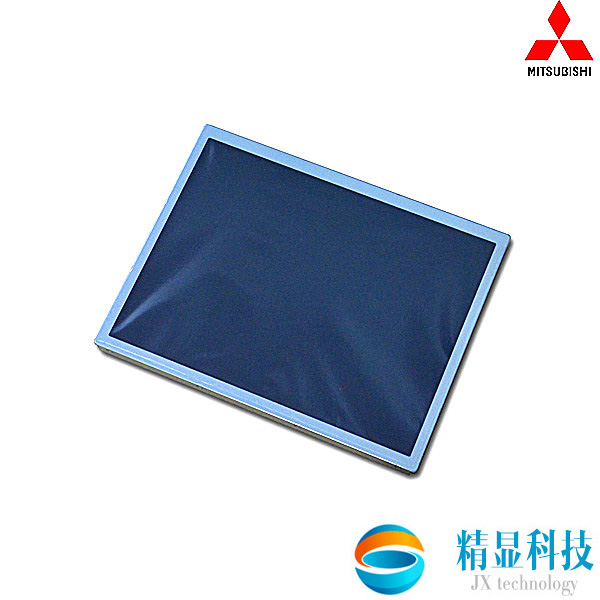

(已停产)AA090TB01三菱9寸工业液晶屏 800cd/m2亮度宽温液晶屏

(已停产)AA090TB01三菱9寸工业液晶屏 800cd/m2亮度宽温液晶屏

  • 品牌:三菱
  • 尺寸:9寸
  • 型号:AA090TB01
  • 分辨率:1280*768
  • 咨询热线:19157671329
  • 产品详情

  • 联系我们

一:三菱9寸工业液晶屏AA090TB01基本信息

面板品牌 MITSUBISHI
面板型号 AA090TB01
工作温度 -30 ~ 80 °C
存储温度 -30 ~ 80 °C
作业湿度 5-95 (%RH)
保存湿度 5-95 (%RH)
当前生产状态 已停产(相关替代型号,咨询客服工作人员)

二:三菱9寸工业液晶屏AA090TB01结构特征
液晶屏尺寸 9英寸
点分辨率 1280(RGB)×768 , WXGA
像素排列 RGB垂直条状
宽高比 15:9 (H:V)
点间距 0.051×0.153mm (H×V)
像素间距 0.153×0.153mm (H×V)
面板重量 330g (Typ.)
表面处理 雾面,Hard coating (3H)
显示区域 195.84(H) × 117.504(V)
可视区域 199.4(H) × 120.7(V)
外观尺寸 219(H) × 136.2(V)
外观厚度 9.5±0.5 mm
触摸屏

三:三菱9寸工业液晶屏AA090TB01光学特征
显示模式 SWV,常黑显示,透射式
液晶屏亮度 800cd/m2 (Typ.)
对比度 1000:1 (Typ.) (透射)
显示颜色 262K/16.7M (6-bit / 8-bit)
显示色域 50% NTSC (CIE1931)
响应时间 12/12 (Typ.)(Tr/Td) (ms)
可视角度 85/85/85/85 (Typ.)(CR≥10)
最佳视角 全视角
白色色度 Wx:0.313; Wy:0.329
白场变动 1.30 (Max.)(5 points)

四、三菱9寸工业液晶屏AA090TB01发光系统
灯管位置 侧入式光源
光源类型 WLED
光源寿命 100K(Typ.)(小时)
接口类型 端子
背光电路

五、三菱9寸工业液晶屏AA090TB01信号接口
信号大类 LVDS
信号小类 LVDS (1 ch, 6/8-bit)
面板电压 3.3V (Typ.)
面板电流 320/740mA (Typ./Max.)
接口类型 端子
接口脚距 1.25mm
接口数量 1 pcs
接口脚数 20 pins
 ● 补充说明:以上资料仅供参考,如有某项不准确,可以联系我们客服提供产品的规格资料,产品均以pdf规格为准。
