液晶面板的主要分类

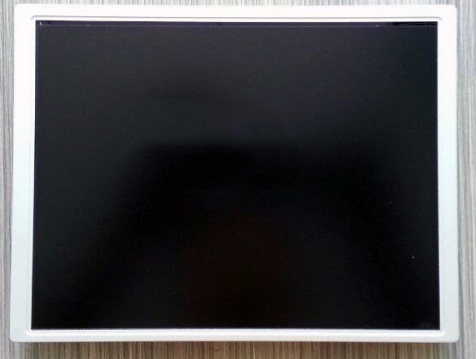

液晶面板是决定液晶显示屏亮度、对比度、色彩、可视角度的材料，液晶面板价格走势直接影响到液晶显示屏的价格，液晶面板质量、技术的好坏关系到液晶显示屏整体性能的高低。



液晶面板的分类



1、TN面板



TN全称为TwistedNematic（扭曲向列型）面板，低廉的生产成本使TN成为了应用最广泛的入门级液晶面板，在市面上主流的中低端液晶显示屏中被广泛使用。我们看到的TN面板多是改良型的TN+film，film即补偿膜，用于弥补TN面板可视角度的不足，改良的TN面板的可视角度都达到160°，当然这是厂商在对比度为10∶1的情况下测得的极限值，实际上在对比度下降到100:1时图像已经出现失真甚至偏色。



作为6Bit的面板，TN面板只能显示红/绿/蓝各64色，最大实际色彩仅有262144种，通过“抖动”技术可以使其获得超过1600万种色彩的表现能力，只能够显示0到252灰阶的三原色，所以最后得到的色彩显示数信息是16.2M色，而不是我们通常所说的真彩色16.7M色；加上TN面板提高对比度的难度较大，直接暴露出来的问题就是色彩单薄，还原能力差，过渡不自然。



TN面板的优点是由于输出灰阶级数较少，液晶分子偏转速度快，响应时间容易提高，市场上8ms以下液晶产品基本采用的是TN面板。



2、VA类面板



VA类面板是高端液晶应用较多的面板类型，属于广视角面板。和TN面板相比，8bit的面板可以提供16.7M色彩和大可视角度是该类面板定位高端的资本，但是价格也相对TN面板要昂贵一些。VA类面板又可分为由富士通主导的MVA面板和由三星开发的PVA面板，其中后者是前者的继承和改良。VA类面板的正面（正视）对比度最高，但是屏幕的均匀度不够好，往往会发生颜色漂移。锐利的文本是它的杀手锏，黑白对比度相当高。



富士通的MVA技术可以说是最早出现的广视角液晶面板技术。该类面板可以提供更大的可视角度，通常可达到170°。通过技术授权，我国台湾省的奇美电子（奇晶光电）、友达光电等面板企业均采用了这项面板技术。改良后的P-MVA类面板可视角度可达接近水平的178°，并且灰阶响应时间可以达到8ms以下。



三星Samsung电子的PVA技术同样属于VA技术的范畴，它是MVA技术的继承者和发展者。其综合素质已经全面超过后者，而改良型的S-PVA已经可以和P-MVA并驾齐驱，获得极宽的可视角度和越来越快的响应时间。PVA采用透明的ITO电极代替MVA中的液晶层凸起物，透明电极可以获得更好的开口率，最大限度减少背光源的浪费。



3、IPS面板



IPS技术是日立公司于2001推出的液晶面板技术。IPS阵营以日立为首，聚拢了LG-飞利浦、瀚宇彩晶、IDTech（奇美电子与日本IBM的合资公司）等一批厂商，不过在市场能看到得型号不是很多。IPS面板最大的特点就是它的两极都在同一个面上，而不象其它液晶模式的电极是在上下两面，立体排列。



IPS面板的优势是可视角度高、响应速度快，色彩还原准确，价格便宜。不过缺点是漏光问题比较严重，黑色纯度不够，要比PVA稍差，因此需要依靠光学膜的补偿来实现更好的黑色。IPS面板主要由LG-飞利浦生产。和其他类型的面板相比，IPS面板的屏幕较为“硬”，用手轻轻划一下不容易出现水纹样变形，因此又有硬屏之称。



4、CPA面板



CPA模式广视角技术（软屏），CPA模式广视角技术严格来说也属于VA阵营的一员，各液晶分子朝着中心电极呈放射的焰火状排列。由于像素电极上的电场是连续变化的，所以这种广视角模式被称为“连续焰火状排列”模式。而CPA则由“液晶之父”夏普主推，这里需要注意的是夏普一向所宣传的ASV其实并不是指某一种特定的广视角技术，它把所采用过TN+Film、VA、CPA广视角技术的产品统称为ASV。



其实只有CPA模式才是夏普自己创导的广视角技术，该模式的产品与MVA和PVA基本相当。也就是说，夏普品牌的LCD电视未必就是采用夏普自己生产的CPA模式液晶面板，它有可能采用台湾厂家的VA模式面板或者其他厂家的液晶面板。夏普的CPA面板色彩还原真实、可视角度优秀、图像细腻，价格比较贵，并且夏普很少向其他厂商出售CPA面板。CPA面板也属于软屏，用手轻轻划会出现类似的水纹。



5、ADSDS面板



ADSDS高级超维场转换技术（硬屏），严格意义上属于IPS阵营，是对传统IPS面板的技术改进。但与IPS不同的是ADSDS面板采用ITO透明电极代替传统的金属电极，增加了开口率和透过率，配合类似IPS面板的液晶分子排列方式，可以提升液晶面板的色彩表现力。ADSDS主要由中国液晶面板供应商主推，主要应用在自有品牌的液晶电视上。



此外还有一些其他厂商也有自己的液晶面板技术，比如NEC的ExtraView技术、松下的OCB技术、现代的FFS技术等，这些技术都是对旧的TFT面板的改进，提供了可视角度和响应时间，通常只用在自有品牌的液晶显示器或者液晶电视上使用。其实以上这些面板都属于TFT类面板，只不过各种面板有自己的技术和名称，所以TFT这个名字反而不常使用了。
