显示液晶屏收到电磁干扰——产生干扰原因和现象(一)

文章出处：未知 人气：发表时间：2021-07-14

显示液晶屏的干扰是一个非常普遍和困难的问题，在整个装置的测试中，当系统电路受到干扰时，在电源线或信号线中产生一定频率和一定大小的干扰波。显示液晶屏模块作为产品的显示窗口，必然是影响性能的因素之一。该模块是一个纯输入部件，或一个被动部件，用于系统接收任何满足操作时序关系的信号，而不判断是非。错误的信号和数据会产生错误的指令、控制字或显示模式，从而导致错误的显示效果。
消除干扰的任务是找出干扰源或干扰的位置和影响，然后以有效的方式消除、削弱、预防、屏蔽和补救。
液晶显示器EMI和解决方案：

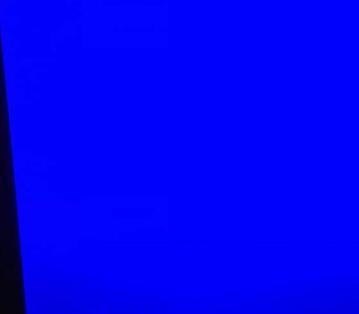

1、工作或进行干涉仪测试，白/蓝屏显示（仅显示电源、背光、对比度无响应的屏幕模块）
      在模块运行期间，干扰施加于电源模块VDD或VSS或模块RESET信号线，导致模块复位。重新分配的结果是初始化内部日志模块，然后关闭显示器。解决办法是：
如果干扰施加于电源线，则建议将VDD电源线和VSS电源线之间的重叠保持在接近模块的位置。
调节电容器（10uf）和一个滤波电容器（0.1uf/0.01uf）。
如果干涉仪应用于RESET信号线，则建议在接近VSS模块的RESET信号线之间添加一个电容滤波器，其电容量为0.1uF或0.01uF。
电容值的选择取决于实际测试的有效性。
2、在工作或干扰测试时，屏幕会产生错误字符或混乱（数据错误），无法恢复，只能恢复电源，无法恢复初始化记录。
      对控制信号施加干涉，从而调整寄存器参数，一般的过程是写入显示数据，而寄存器参数的主要作用是不可重复写入，因此出现上述现象。上面。解决办法是：
如果干扰被应用到传输线上，
（1）使用磁环、锡纸和薄铜来屏蔽线路；
（2）改变传输线的方向，以避免与环境发生干扰；
（3）缩短传输线长度，或增加传输线驱动程序，以提高驱动能力和抗干扰能力
3、在工作或测试干扰时，找不到干扰点或采取预防措施，仍无法消除干扰的影响，如何做？
初始化寄存器的计时器，首先不使用THESET信号，只对注册表操作，如果无法恢复崩溃，则需要使用重初始化信号，但此操作在显示中普通的屏幕会产生闪光现象。所以，为了确保正常显示不受初始化的干扰，
（1）可以使用读取日志数据作为配置的基础，例如读取和显示状态字、特殊SRAM数据单元等。
（2）在不打开背光灯时使用无源显示单元，在需要控制显示时，此时不容易控制显示内容
在显示内容时，您希望启动背光，这将作为重新配置单元的起点，不容易检测到。
4.产品外壳（特别是产品面板），用于测试静电干扰、白屏模块或不受控制的现象
这种重叠主要是由于单元中的铁框或玻璃与单元电路重叠。
改进如下：
（1）模块与接地有关
（2）模块连接到LVSS模块
（3）悬浮液晶屏铁框
（4）液晶屏铁框与金属外壳之间加绝缘垫，绝缘板越厚，静电越大；
5、无外部干扰源，也有白屏或显示乱现象
      这种情况也是一种干扰，是系统内的干预，主要是由于程序冲突。先，了解干预规则，如果在编写模块时出现以下机会，很容易产生模块崩溃、显示错误等：
在生产过程中，控制信号被修改，数据和其他错误被修改，导致模块故障或显示错误。应在模块操作期间停止中断响应操作。
