什么是点阵的图形液晶模块? 点阵液晶模块的类型有几种

文章出处:未知 人气:发表时间:2022-01-10

什么是点阵的图形液晶模块?点阵液晶模块的类型有几种?相信很多人都不是很清楚了解,那么今天小编就带大家了解下。

点阵的图形液晶模块也是属于点阵液晶模块的一种类型,它的特点就是点阵像素是连续排列的,行与列在排布之中都是没有空隔的。因此是可以显示连续、完整的图形。由于它也是由X-Y矩阵像素所构成的,所以除了显示图形之外,也是可以显示字符的。

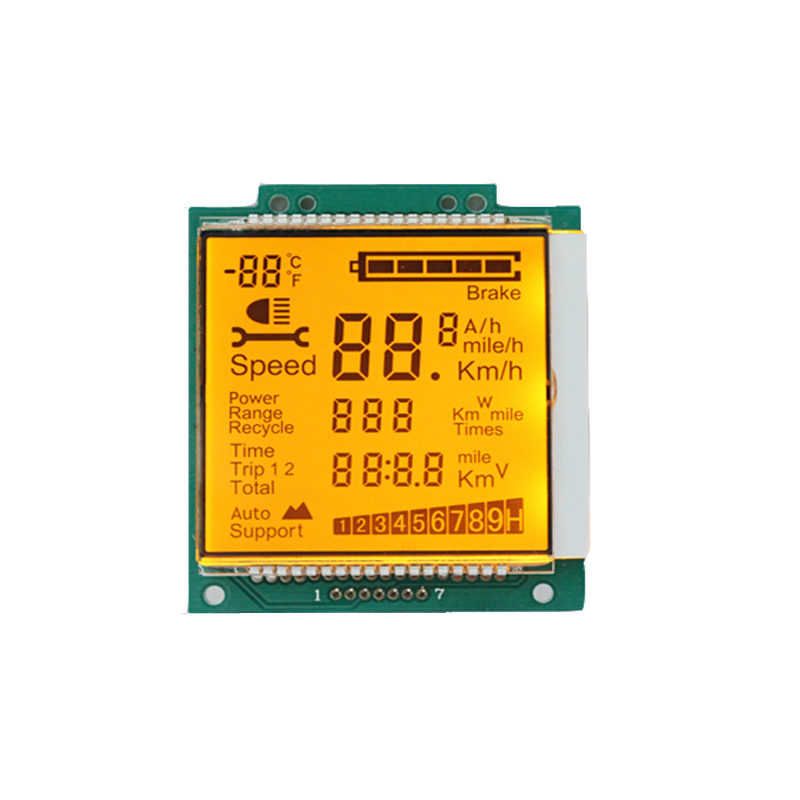

什么是点阵的图形液晶模块?点阵液晶模块的类型有几种

下面是点阵图形模块的三种类型:

一、行、列驱动型的

这是一种必须要外接专用控制器的一种模块,其模块只装配的有通用的行驱动器以及列驱动器,这一种驱动器实际上是只有对像素的一般驱动输出端,而输入端呢一般是只有4位以下的数据输入端、移位信号输入端、锁存输入端、交流信号输入端等等,比如HD44100、IID66100等等.这一种模块必须要外接到控制电路,比如:HD61830,SEDl330等等才能够和计算机连接.这种模块的数量是最多的,也是最普遍的。虽然需要采用到自配的控制器,但是它也给客户留下了可以自行选择不同控制器的自由性.

二、行、列驱动-控制型的

这是一种可以直接与计算机接口,依靠计算机来直接控制驱动器的一种模块。这一类模块所使用的列驱动器都是具有I/O总线数据接口的,可以将模块直接的挂在计算机的总线上面,这样就省去了专用的控制器,因此对于整机系统降低成本是有好处的。对于那些像素的数量不大,整机的功能不多,对于计算机软件的编程又非常熟悉的用户非常的适用。不过它可能会占用到你系统的一部分资源。

三、行、列控制型的

这是一种内藏有控制器型的点阵图形液晶模块。它也是比较受欢迎的一类.这一种模块不仅仅是装有如第一类的行、列驱动器,而且也是装配的有如T6963C等等的专用控制器。这一种控制器是液晶驱动器和计算机的接口,它是以最简单的方式来受控于计算机接收并反馈计算机的各类信息,经过自己独立的信息处理实现了对于显示缓冲区的管理,并向驱动器提供了所需要的各种信号、脉冲,操纵驱动器来实现模块的显示功能等。

这一种控制器都具有自己一套专用的指令,并且具有自己的字符发生器CGROM.用户必须要去熟悉这种控制器的详细说明书,才能够进行操作。这一种模块使用户摆脱了对于控制器的设计、加工、制作等等一系列工作,又使计算机避免了对于显示器的繁琐控制,节约了其主机系统的一个内部资源。

以上就是为大家介绍的关于什么是点阵的图形液晶模块?点阵液晶模块的三种类型,希望对大家有所帮助。
