LCD工业液晶屏中电容触摸屏与屏幕贴合方式怎么选？

很多项目在选电容触摸屏（PCAP）时，最常见的沟通是两句话：

“要不要全贴合？”“全贴合是不是一定更好？”

这类问法的问题在于：它把“贴合”当成一种工艺标签，却忽略了贴合真正决定的是四件事——可视性、可靠性、制造良率、后期维护。同样是“电容触摸屏+LCD液晶屏”，在户外阳光、水汽冷凝、强EMI、宽温震动等工况里，你选错贴合方式，后果往往不是“观感差一点”，而是对比度直接塌、误触乱跳、返修难、成本失控。

一、贴合方式

先把贴合方式讲明白：你以为在选“胶”，其实在选“光路+结构+失效模式”，行业里常把贴合分成两大阵营：

1、有气隙贴合（AirGap/TapeBonding/框贴）

做法：用双面胶/泡棉胶/框胶把盖板（CoverLens）或触摸传感器固定在边框，中间留空气层。

优点：工艺简单、成本低、易返修、对尺寸公差更宽容。

缺点：空气层会带来内部反射、视差、进灰/进雾风险，强光下对比度下降更明显。Avnet在对比文章中提到：AirGap缺少LOCA/OCA那种提升可读性、减少反射、阻挡灰尘污物的优势。

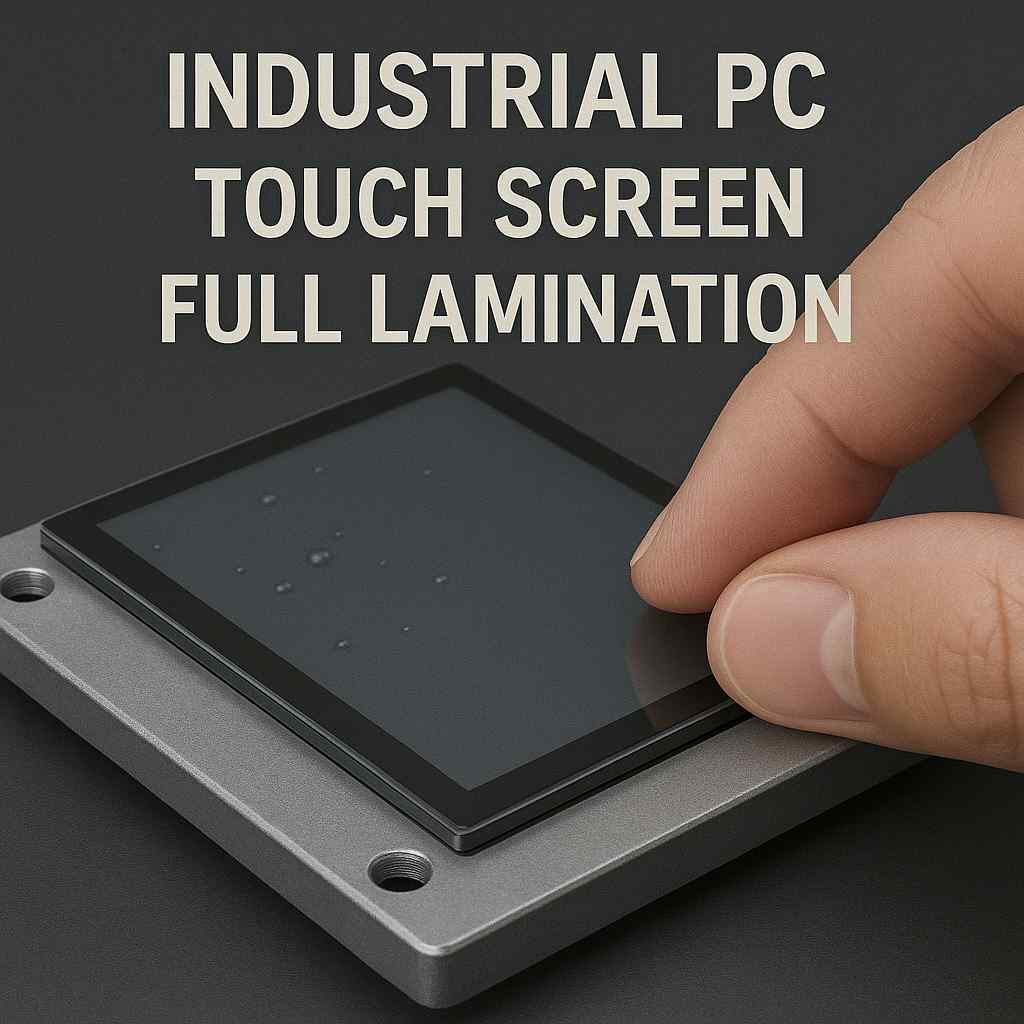

2、光学贴合

做法：用OCA（固态光学胶膜）或LOCA/OCR（液态/树脂光学胶）把盖板/触摸层与LCD光学面完全填充粘接，消除气隙。

核心意义：通过折射率匹配减少内部反射，同时提升结构强度并降低冷凝与灰尘侵入的机会。E3Displays说明：光学胶产生匹配的折射率，减少LCD与盖板之间的内部反射，从而提升强光下的对比与可视性，且不必单纯靠提高背光亮度来硬抗。

更“物理”的解释来自Hatteland的技术描述：玻璃等基材的折射率接近1.50，若相邻介质折射率不匹配会产生界面反射；光学贴合就是在减少这种不匹配带来的反射损失。

因此：贴合不是“越贴越好”，而是“在你的工况里，哪种失效更可控”。成本最低的贴合方式，可能是你返修率最高的方式；最“高级”的全贴合，也可能让你维修成本暴涨。

二、别用“全贴合/框贴”做选择题

我建议把贴合方式的选择，拆成四笔账。你把这四笔账算清，基本不会选错。

1：光学账

到底缺的是亮度，还是缺对比？

很多人一说户外，就加预算买高亮液晶屏；但实际影响“阳光下看清”的常常不是亮度本身，而是眩光与内部反射把对比度洗没了。

E3Displays指出：减少内部反射会提升对比与可视性，能让屏幕在强环境光下更容易看清，甚至不必一味提高背光亮度（避免功耗与温升）。

这句话的隐含结论很关键：

1·如果你是在“对比度被洗白”上吃亏（比如玻璃反光、气隙反射），光学贴合往往比盲目堆nit更划算。
2·如果你是“内容本身不够亮”（遮光结构、透过率低、偏振片损耗），那才是优先考虑背光与液晶模组参数。

一个更实用的新视角：把贴合看成“光学系统的最后一片透镜”。你能不能看清，不只取决于液晶屏发出多少光，还取决于这束光在盖板/气隙/胶层里被反射与散射掉多少。

2：可靠性账

现场更怕“起雾/进灰”，还是更怕“黄变/脱胶”？

1·有气隙：风险集中在冷凝起雾、灰尘毛屑进入，以及长期震动导致边框胶老化松动。
2·光学贴合：能显著降低“气隙里的雾/灰”这种观感失效，但会引入另一类风险：

胶材老化（黄变/雾化）、界面剥离、热胀冷缩应力。

很多厂商资料会把“防尘防雾、抗冲击震动”作为光学贴合优势点：例如一些光学贴合服务说明提到，消除空腔可减少冷凝与灰尘进入，并增强抗冲击与抗震。

你要做的不是信口号，而是问清楚：

1·胶材是否有明确的耐候/耐UV/耐温湿循环数据
2·盖板材质（玻璃/PMMA/PC）、表面涂层（AG/AR/AF）与胶材是否兼容
3·你的工业液晶屏是否宽温，温差循环频率多不多（户外/冷链/车载会非常高）

3：制造账

要的是低单价，还是低返工？

光学贴合的良率挑战主要来自：气泡、杂质、溢胶、固化应力、边缘翘起。尤其尺寸越大，越容易把“微小不均匀”放大成“大片返工”。

因此更合理的问法是：

1·你的批量规模多大？返工一次的工时、材料、报废成本是多少？
2·你能否接受“局部瑕疵但不影响功能”的出厂标准？（很多行业不允许）
3·你更偏向OCA胶膜还是LOCA/OCR树脂？

这里给一个工程上常用的经验分工（不是绝对，但实用）：

1·OCA（胶膜）：厚度均匀、工艺窗口相对稳定，适合中小尺寸、平面结构，但对贴合表面平整度与洁净度要求更高。
2·LOCA/OCR（液态/树脂）：更能填充微小间隙，对大尺寸或有台阶/边框结构更友好，但要处理好流动、溢胶与固化收缩。

（如果你需要对OCA/LOCA的应用场景做更细分对照，Avnet的“LOCA/OCA/AirGap”对比文章有提供比较清晰的分类思路。）

4：维护账

这台设备“修得起”吗？

这是最容易被忽视、但最“算总账”的问题。

1·有气隙贴合：盖板或触摸坏了，通常更容易拆换，适合长生命周期设备（工控、医疗、政企终端）。
2·光学贴合：一旦贴合完成，触摸、盖板、LCD液晶屏在很多项目里会被当成“一个整体”，拆解返修难度与风险显著上升。

所以如果你的设备必须满足：

1·现场可维护、可快速换件
2·经销商/维修点能力参差不齐
3·生命周期很长（五年以上供货与维修）

那你就要非常慎重地把“全贴合”当成默认答案。

三、贴合方式怎么选：

用“场景驱动”比用“工艺崇拜”更靠谱下面用更贴近项目决策的方式，把贴合选择落到具体工况上。

1：户外强光

户外强光、高亮液晶屏仍然发白-光学贴合，当已经上了高亮液晶屏，仍觉得发白、灰、反光强，多半是“对比度被环境光与内部反射吃掉”。这时光学贴合往往比继续加nit更有效，因为它减少了光在内部界面来回反射造成的“洗白”。

推荐策略：

1·盖板AR/AG与光学贴合组合
2·控制胶材耐候，关注黄变风险
3·同时优化UI：提高字体线宽、颜色对比，别只靠硬件

场景2：冷凝水汽、昼夜温差大

冷凝水汽、昼夜温差大、玻璃内起雾——光学贴合更占优势，有气隙结构在温差环境下，最常见的视觉问题就是“雾一起来整屏发蒙”。光学贴合能减少空腔，也就减少了冷凝发生的空间与界面。多家贴合服务说明都会把“减少冷凝/防尘防雾”作为优势点。

场景3：强震动/冲击

（工程车、船舶、矿山设备）——两条路都能走，但目标不同

1·追求结构加固：光学贴合能让盖板与LCD形成更整体的结构，提高抗冲击性。
2·追求“坏了好修”：有气隙+结构加固（加厚盖板、加强框体、优化垫圈）可能更适合“维修体系成熟”的项目。

场景4：成本敏感

成本敏感、主要室内、观感要求中等——有气隙贴合性价比更高如果设备工作在室内、环境光可控、没有强烈冷凝风险，且你更在意成本与可维护性，有气隙贴合通常更合适。Avnet也提到AirGap结构更厚但可通过胶带尺寸调整，且工艺更简单。

场景5：结构有台阶或边框深

尺寸变大、结构有台阶或边框深、需要填充——LOCA/OCR更常用大尺寸、台阶结构、或者盖板边缘有明显框体的设计，使用液态光学胶（LOCA/OCR）更容易获得连续填充与更少气泡（但对工艺与固化控制要求更高）。

四、别只看观感，还要看触控稳定性

电容触摸屏与贴合方式的“耦合点”：别只看观感，还要看触控稳定性。很多人把贴合当成“显示端”的事，但电容触摸屏本质是测量微弱电容变化。贴合方式会影响触控的三个关键要素：

1、触控误触与水汽：贴合决定“水怎么存在”

水滴、水膜、冷凝雾并不是同一种问题。

1·有气隙：水汽更容易在空腔/界面形成“可变电介质层”，触控算法更难稳定。
2·光学贴合：减少空腔，有助于降低某些“界面冷凝”导致的漂移，但表面水膜仍需控制器策略兜底。

2、EMI与走线：贴合不是屏蔽，但会改变耦合路径

在工业液晶屏系统里，LVDS接口线束、背光驱动、电源回路都可能把噪声耦合到触控。贴合方式改变了前端结构与介质分布，可能改变噪声耦合的“路径与强度”。

因此更靠谱的做法是：把“贴合决策”与“整机EMI布局”绑定评审，而不是贴合做完才去救火。

3、视差与触控命中：空气层越厚，手感越“漂”

空气层会放大视差：你看到的像素位置和你按到的盖板位置不是同一平面，尤其在边缘区域更明显。

这也是为什么一些需要精确点选的小按钮HMI，即使室内用，也会选择光学贴合来降低视差、提升命中一致性。

五、把选型变成可执行

你拿这张清单去跟供应商对齐，基本能避免“只报工艺名词”的无效沟通：

1.使用环境：室内/半户外/户外；温差；是否冷凝；粉尘油污等级

2.可视目标：强光下对比度优先，还是室内观感优先

3.可靠性目标：更怕起雾进灰，还是更怕胶材老化导致黄变/脱胶

4.维护策略：现场是否可换盖板/触控；换件时长要求；维修网点能力

5.结构与尺寸：盖板厚度、边框台阶、是否曲面、整机抗冲击要求

6.电气与接口：触控接口（I2C/USB）、显示链路是否LVDS接口、线束长度与走向

7.验收测试：温湿循环、热冲击、震动、跌落、盐雾/UV（按行业定义），以及触控稳定性验证

六、适合做PCAP触摸显示模组的底层选择

下面两款都能查到较完整的规格资料，且接口与工业应用属性明确，便于你做“电容触摸屏+LCD液晶屏+贴合方式”的一体化方案评估。

1：天马TianmaTM104SDH01

1·尺寸/分辨率：10.4英寸，800×600（SVGA）
2·接口：LVDS（规格书含LVDS时序与接口描述）
3·典型用途：工控HMI、仪表、工业终端

参考规格书（含LVDS相关时序/电气描述）。

为什么适合贴合：

10.4“是工控常见尺寸，既有足够的UI空间，也常面临粉尘/油污/温差；用它做”框贴vs光学贴合“的对比测试，成本与工艺可控，结论对同类尺寸很有迁移价值。

2：京东方BOEDV133FHM-NN0

1·尺寸/分辨率：13.3英寸，1920×1080
2·亮度/接口：典型亮度300nit，接口LVDS（官方页面与规格书均标注）

为什么适合贴合：

13.3“更接近”平板化HMI/嵌入式终端“的主流尺寸，光学贴合对对比度与视差的改善会更直观；同时尺寸变大也更能暴露良率与返工问题，适合你做制造账与维护账的评估。

提醒：型号的不同版本/批次可能在背光、寿命、温度等级上存在差异，实际选型请以最新规格书与供货确认单为准。

七、常见问题

Q1：电容触摸屏是不是一定要选全贴合？

不一定。全贴合更强在强光可读性、视差与防尘防雾，但成本、良率与维修难度往往更高，应结合环境与维护策略决策。

Q2：为什么光学贴合能提升阳光下可视性？

因为光学胶通过折射率匹配减少LCD与盖板之间的界面反射，降低“洗白”，提升对比度与可视性。

Q3：有气隙贴合的最大风险是什么？

常见风险是气隙导致内部反射、对比度下降，以及灰尘/冷凝进入造成观感失效；但优点是便宜且更易返修。

Q4：OCA和LOCA/OCR怎么选？

一般来说，OCA胶膜厚度均匀、适合平面中小尺寸；LOCA/OCR更利于填充台阶/大尺寸结构，但要控制固化与溢胶。不同方案工艺窗口差异较大。

Q5：贴合方式会影响触控稳定性吗？

会。贴合改变介质分布与视差，也会影响水汽形态与噪声耦合路径；在工业液晶屏系统里还要与LVDS接口线束、背光电源等一起做整机验证。
