京东方DV150X0M系列都是15英寸、1024×768分辨率的工业/商用液晶屏，但 N10、N11、N12、N16、N17、N18并不是简单的新旧版本关系 。不同后缀主要对应接口、亮度、色深、工作温度以及机械结构的变化，有些型号之间替换比较容易，有些即使尺寸和分辨率完全相同，也不能直接互换。

目前公开资料中较常见的DV150X0M系列包括DV150X0M-N10、N11、N12、N16、N17和N18。它们都保持15英寸、1024×768、4:3显示比例和约304.128×228.096mm有效显示区域，但具体配置差异比较明显。

DV150X0M系列主要区别

型号	接口	亮度	色深	工作温度	外形尺寸
DV150X0M-N10	LVDS	350nit	8bit/16.7M级	-20～70℃	326.5×253.5×9.7mm
DV150X0M-N11	LVDS	350nit	6bit+FRC	-20～70℃	326.5×253.5×9.7mm
DV150X0M-N12	eDP	350nit	6bit+FRC	-20～70℃	326.5×253.5×9.7mm
DV150X0M-N16	LVDS	600nit	8bit级	-20～70℃	326.5×253.5×10.4mm
DV150X0M-N17	LVDS	1500nit	8bit级	-30～80℃	326.5×253.5mm级
DV150X0M-N18	eDP	350nit级	6bit+FRC	-20～70℃	314.13×245.3×4.85mm级

京东方2024Q4产品资料对这些型号的接口、亮度、温度和结构差异进行了集中列示，其中N17明显偏向超高亮宽温应用，而N18已经采用另一套更轻薄的机械结构。

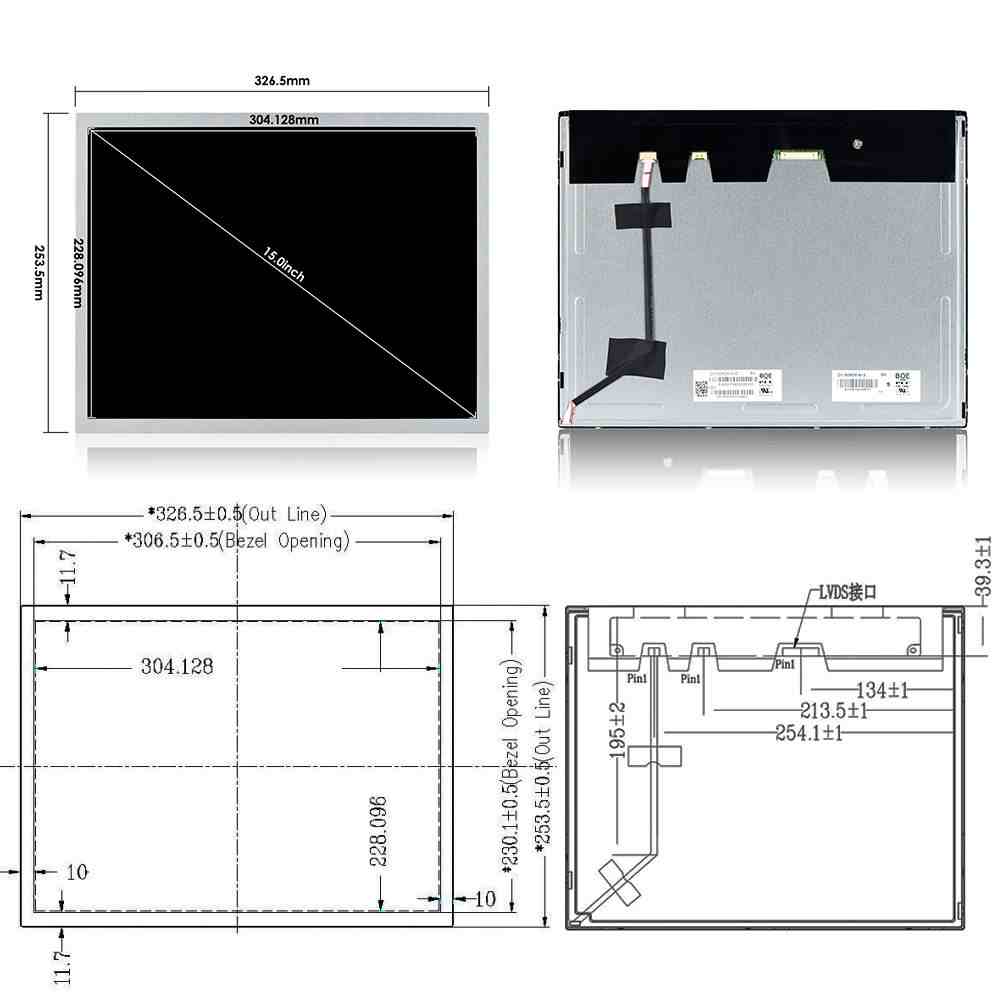

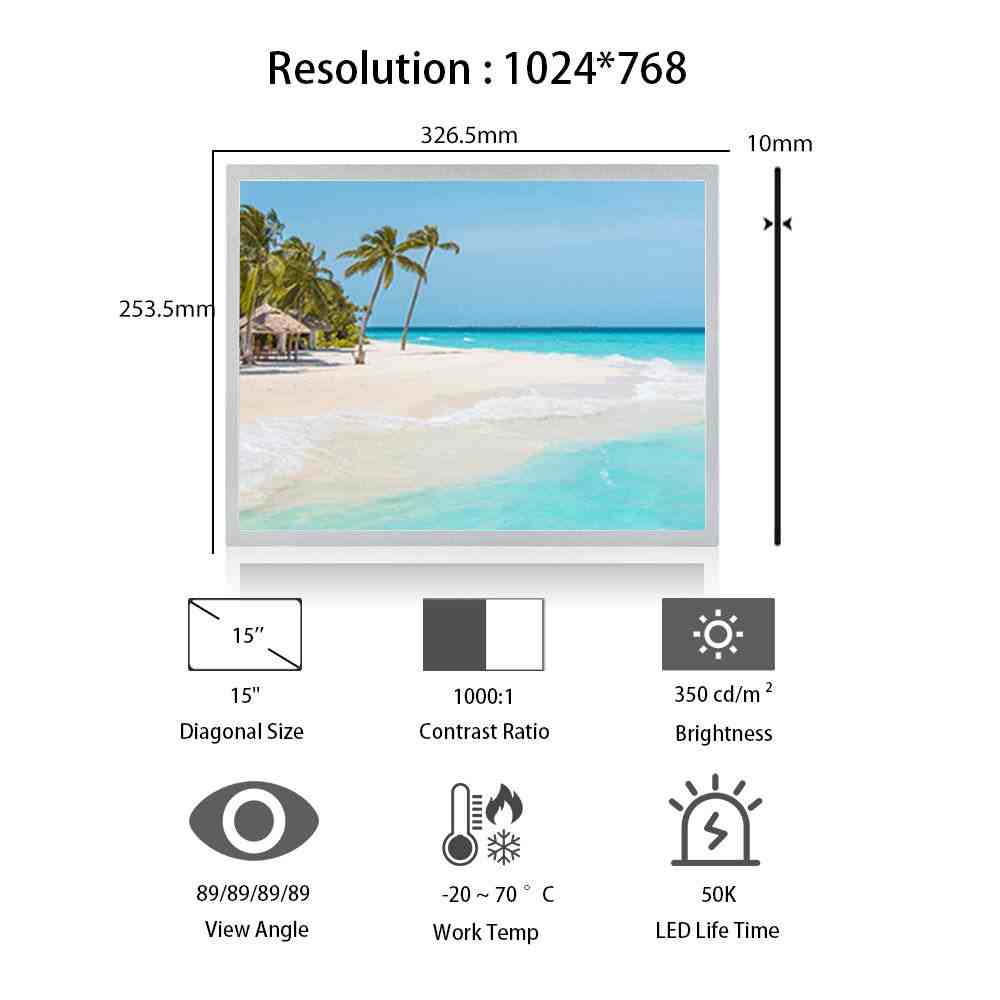

N10和N11：最接近，但色深配置有区别

DV150X0M-N10和N11可以看成这一系列中比较接近的两款。

两者都是15英寸1024×768、350nit、ADS全视角方案，外形同为326.5×253.5×9.7mm，采用LVDS显示接口。N11原始规格书明确使用20针单通道LVDS、3.3V逻辑供电，并配独立5针12V背光输入。

主要差异集中在色深配置。产品选型资料将N10标为8bit，而N11标为6bit；N11详细规格则说明采用6bit+FRC实现16.7M色。

因此，如果原设备使用N10准备换N11，属于 高匹配候选 ，但仍要检查LVDS Mapping和具体规格书Revision，不能只因为接口都是20针就直接插线。

另外，京东方美国官网目前把N10接口概括为“LVDS/eDP”，但N10 Rev.B规格书明确给出20针LVDS结构。因此做实际项目时，应以手上对应批次的完整规格书和实物标签为准，而不是只依据网页摘要。

N12：最大的变化是从LVDS改成eDP

DV150X0M-N12虽然还是15寸、1024×768、350nit，而且外形尺寸也保持326.5×253.5×9.7mm左右，但它已经改为 eDP接口 。公开规格显示为1-Lane eDP、30针连接器。

这意味着：N10/N11不能因为机械尺寸一样，就直接换成N12。

如果原主板只有LVDS输出，更换N12通常需要更换驱动板或者增加LVDS转eDP方案；如果主板本身同时支持eDP，则需要重新制作屏线并配置对应屏参。

因此N12应该理解成“同尺寸eDP版本”，而不是简单的N11升级版。

N16：LVDS接口不变，亮度提高到600nit

DV150X0M-N16重新使用LVDS接口，但亮度提高到了600nit，仍然保持1024×768、1000:1对比度和89/89/89/89°全视角。外形宽高仍为326.5×253.5mm，但厚度增加到约10.4mm。

对于原来使用N10或N11、但觉得350nit偏暗的设备，N16是比较有价值的升级方向。

不过600nit意味着背光配置发生变化。即使LVDS显示信号兼容，也应该重新确认：

 • 12V背光供电能力；
 • 背光功耗；
 • PWM调光；
 • BL_ON使能；
 • 满亮后的整机温升。

所以N16更适合定义成 高亮升级型替代 ，而不是单纯“换个后缀”。

N17：1500nit超高亮，已经属于另一种应用定位

DV150X0M-N17的变化更明显。

它继续采用15英寸1024×768和LVDS，但亮度直接提升到1500nit，同时工作温度扩大到-30～80℃。公开资料还将其定位于Industrial、Outdoor High Brightness等场景。

因此N17比较适合：

户外设备、工程机械、强光终端以及对高亮、宽温要求比较高的工业设备。

如果原设备使用N10，直接升级N17时最需要担心的往往不是LVDS，而是 背光功耗、散热和机械厚度 。1500nit屏长期满亮运行产生的热量明显高于350nit版本，原机箱如果非常密闭，应重新做温升测试。

N18：不仅改成eDP，外形也变了

DV150X0M-N18更不能简单理解成N17的下一代。

京东方2024Q4产品资料显示，N18使用eDP接口，亮度约350nit，工作温度-20～70℃，而外形缩小到约314.13×245.3mm，厚度也只有约4.85mm。

也就是说，它虽然有效显示区域仍然属于15寸1024×768，但模组边框、固定结构和接口体系都与N10/N11/N16这一类326.5×253.5mm传统工业模组不同。

所以：N18更像轻薄结构的eDP方案，不适合拿来作为N10/N11的原位替换屏。

目前公开资料中还可以看到“DV150X0M-N18-AM30”这一完整订货型号，并有独立规格文件；但“AM30”具体代表什么配置，不建议在没有对应原厂型号定义文件的情况下自行解释，采购时应把完整后缀一起确认。

DV150X0M后缀不同，到底能不能通用？

如果从维修用户角度来判断，可以简单分成三组：

N10 ↔ N11：高匹配替代方向

尺寸、分辨率、亮度和LVDS架构都非常接近，重点检查色深、LVDS定义和具体Revision。

N10/N11 → N16：高亮升级方向

LVDS体系和结构接近，但亮度从350nit提高到600nit，要重新确认背光功率和厚度。

N17：超高亮宽温升级

适合真正需要1500nit和宽温的项目，不能只因为接口接近就直接换。

N12/N18：eDP方案

与N10、N11、N16这类LVDS屏不能直接通过原LVDS排线互换，其中N18连机械结构都发生了明显变化。

选DV150X0M系列不要只看“-N10、-N16”

DV150X0M系列很好地说明了工业液晶屏后缀的重要性，后缀从N10变成N12，可能意味着 LVDS变成eDP ；从N10变成N16，可能意味着 亮度从350nit提高到600nit ；到了N17，则已经升级为1500nit宽温高亮产品；N18甚至连模组外形都发生变化。

因此，替换DV150X0M系列时，正确做法不是问“都是DV150X0M能不能通用”，而是把 完整型号、接口、20/30针定义、3.3V供电、背光、机械尺寸和使用环境 一起核对。

对于普通15寸工控设备，N10、N11和N16之间的替代价值最高；如果原设备使用N12或N18，则应优先继续寻找eDP版本，避免为了换屏把整套驱动方案重新改掉。
