液晶屏接屏不亮有哪些原因？应该怎么排查解决呢？

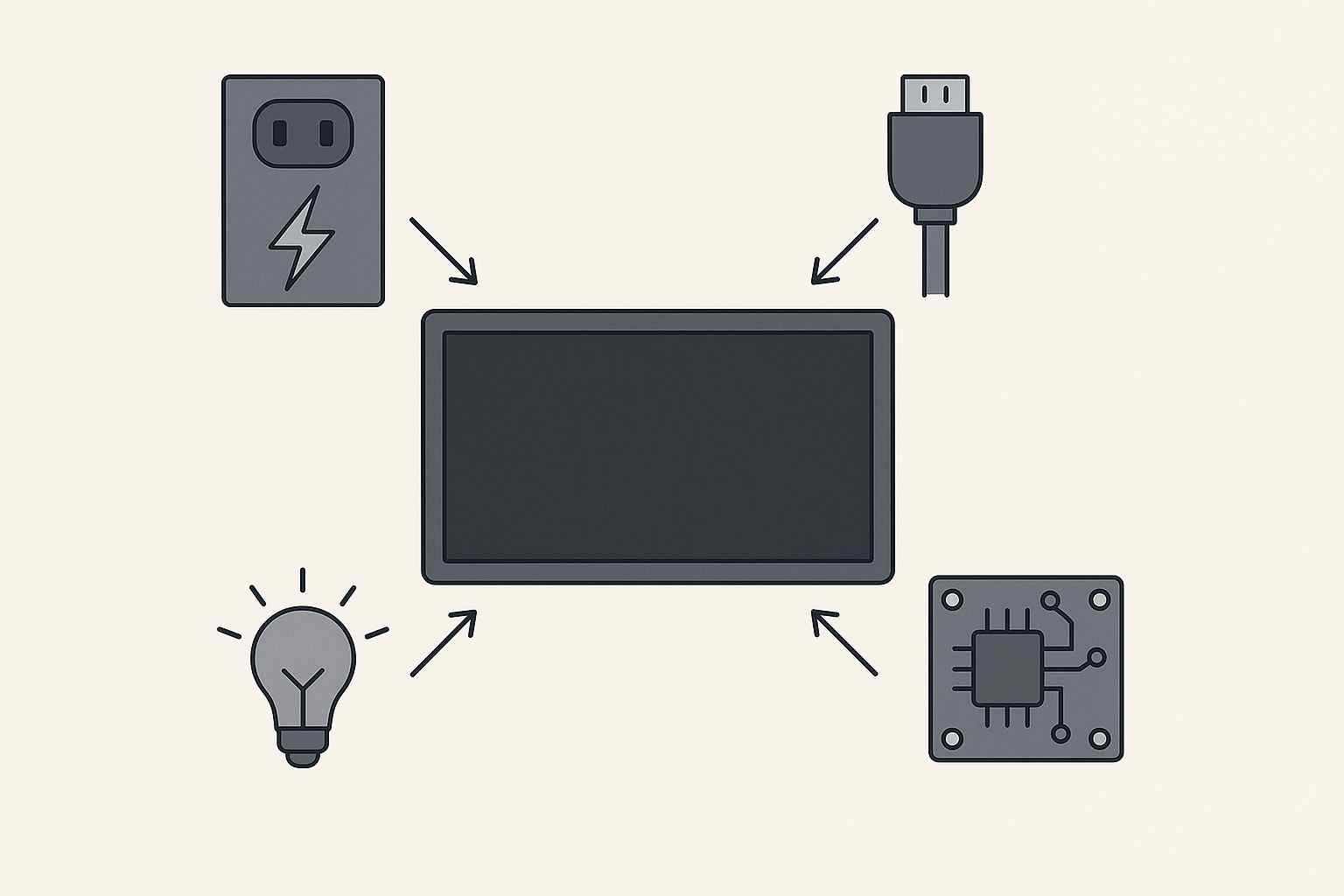

液晶屏接上不亮（即背光不亮或画面不显示）是工业与消费类设备中最常见的故障之一。液晶屏接上不亮的根源大多集中在供电、信号、背光、控制时序这四个环节。排查时应遵循“从外到内、由电源到信号”的原则，先保证供电正确，再确认背光与时序逻辑。对于工业液晶屏，还应考虑高温环境、电磁干扰、接地不良等附加因素。
在排查时，我们要区分是“完全不亮”（背光和图像都没有）还是“黑屏但有背光”（背光亮，无图像或图像是黑的）。
一、电源供电问题（完全不亮或指示灯不亮）
故障原因：这是最简单也最常见的故障。如果电源指示灯完全不亮，通常是供电环节的问题。
| 原因分类 | 详细描述 | 解决/排查方法 |
| 1.外部供电故障 | 电源适配器损坏、插座无电、电源线未插紧。 | 检查电源线和适配器：尝试更换电源线或适配器。确保输入电压符合模组要求（如京瓷TCG057QVLPEANN-GN00-S要求3.3V驱动电压）。 |
| 2.主板供电异常 | 驱动板（控制板）上的电源接口或保险丝损坏。 | 万用表测量：测量驱动板供电输入端的电压是否正常。如果保险丝熔断，需更换相同规格的保险丝。 |
| 3.低功耗/休眠模式 | 如果是完整的显示器，操作系统或主控进入休眠/待机模式。 | 唤醒操作：按键盘任意键、移动鼠标、或按下显示器电源键/菜单键唤醒 |
二、背光电路故障（黑屏，但微弱光线下可见图像）
液晶屏本身不发光，必须依靠背光模组。如果背光电路故障，屏幕会非常暗，但在强光下仔细看能看到图像（俗称“黑屏”）。
| 原因分类 | 详细描述 | 解决/排查方法 |
| 1.背光电源故障 | 高压板/恒流板（Inverter/LEDDriver）故障，无法提供背光所需的电压或电流。 | 测量输出：测量驱动板到背光恒流板的供电电压。检查恒流板的元件（如电感、MOS管）是否有烧焦痕迹。 |
| 2.背光灯条故障 | LED背光灯珠损坏或灯条排线虚接/断裂（尤其在长期使用后）。 | 检查连接：重新插拔背光灯条的连接线。如果是老化导致的灯珠损坏，需要专业更换背光模组。 |
| 3.背光使能信号（EN/BL-ON） | 主控板没有发送背光开启信号（EnableSignal），导致背光驱动板未启动。 | 逻辑分析：测量背光EN引脚的电平是否为高电平（或符合规格书要求）。如果信号不对，需检查主控芯片或相关电路。 |
三、信号连接与接口故障（通常为白屏、花屏或黑屏，但背光正常）
信号连接错误或不良会导致图像数据无法传输到液晶屏的定时控制器（T-CON）。
| 原因分类 | 详细描述 | 解决/排查方法 |
| 1.排线接触不良 | FPC/FFC排线（如LVDS、MIPI、ParallelRGB）松动、氧化、反插或未完全插入。 | 重新插拔：关闭电源后，仔细检查并重新插拔所有排线，确保连接牢固，PIN脚没有弯曲或损坏。 |
| 2.信号线损坏 | 信号线内部断裂（尤其是经常弯曲的FPC排线）。 | 更换排线：尝试更换一条已知完好的信号排线进行交叉测试。 |
| 3.信号不兼容 | 驱动板输出的信号时序、分辨率或位深与液晶屏规格不匹配（常见于DIY或替换项目）。 | 核对规格：对照液晶屏规格书（如京瓷TCG057QVLPEANN-GN00-S的ParallelRGB1ch,6-bit）检查驱动板固件设置是否正确。 |
四、驱动控制板（主板）故障（背光可能正常或不正常）
驱动板上的关键元件损坏，导致无法产生正确的时序或数据信号。
| 原因分类 | 详细描述 | 解决/排查方法 |
| 1.固件或程序问题 | 驱动芯片（ScalerIC）程序错误或损坏。 | 恢复出厂设置/重刷固件：尝试进入OSD菜单恢复出厂设置。对于定制系统，可能需要重新烧录驱动板的固件。 |
| 2.芯片损坏 | 驱动板上的主要芯片（ScalerIC、MCU）或内存损坏。 | 替换测试：更换一块已知完好的驱动控制板 |
五、液晶面板（Cell）自身故障（极为少见）
液晶屏本身的玻璃、T-CON或驱动IC损坏。
| 原因分类 | 详细描述 | 解决/排查方法 |
| 1.T-CON故障 | 液晶玻璃上的定时控制电路（通常是COF/COG封装）损坏。 | 专业诊断：这种故障通常伴随发热、烧焦痕迹或白屏/花屏。如果以上所有步骤都无法解决，可能是面板自身损坏，需要更换整个液晶模组。 |
| 2.外部冲击 | 液晶屏受到跌落或强烈震动，导致内部连接断开或玻璃破裂。 | 目视检查：检查屏幕是否有裂纹或漏液现象。 |
综合排查流程建议
对于工业应用中的黑屏故障，建议遵循以下专业、高效的步骤：
1.第一步：检查电源与唤醒。确保电源指示灯亮起。尝试按电源键或菜单键唤醒。
2.第二步：背光测试（关键）。在黑暗环境中，用手电筒照射屏幕，看是否能看到微弱的图像。
如果能看到图像：问题出在背光电路（恒流板/灯条/EN信号）。重点排查恒流板输入输出和EN信号。
如果完全看不到图像：问题可能在信号源、信号连接或主控板。
3.第三步：交叉测试
用已知正常的信号源（电脑/主机）连接该液晶屏。
将该液晶屏连接到已知正常的驱动板或控制系统。
更换信号线。
4.第四步：测量电压。测量液晶屏驱动板的输入电压和输出到液晶屏的逻辑电压（如3.3V或5V）。
5.第五步：重装排线。仔细、温柔地重新插拔液晶屏与驱动板之间的所有排线。
6.第六步：最终确认。如果经过以上所有步骤，故障依旧，则很可能需要更换驱动控制板或液晶模组本身。
