LCD液晶屏背光板有什么用？液晶屏背光组成
液晶显示器（LCD）本身并不发光，它只能通过电压控制液晶分子的扭曲来控制光的通过与否。因此，背光板（BLU）是LCD模组的唯一光源，其性能直接决定了整个显示器的亮度、色彩、对比度、功耗和使用寿命。
一、背光板的核心作用与基本原理
背光板是TFT-LCD模组的心脏，其功能可总结为“提供均匀、稳定、充足的光源”。
1.1核心作用——光与色之源
1.提供光源：这是最直接的作用。没有背光，液晶屏将无法显示任何图像。
2.亮度决定者：背光的功率、效率和设计直接决定了液晶屏能达到的最大亮度（尼特），特别是在工业户外应用中，背光板的强度是能否对抗阳光的关键。
3.色彩基准：背光板的光谱特性（光谱分布、色温）决定了光线穿过彩色滤光片后能形成的**色域（ColorGamut）**范围。高质量的背光（如WCG-LED）是实现广色域（如DCI-P3）的基础。
4.能耗主体：在LCD模组中，背光板通常消耗了80%以上的电力。因此，背光板的能效（lm/W）是决定设备功耗和散热压力的主要因素。
1.2背光技术的基本演进
CCFL（冷阴极荧光灯）时代：早期的LCD采用CCFL灯管。它的缺点是寿命短、发热量大、含有汞（环保问题），且色域窄。
LED（发光二极管）时代：目前主流技术。LED具有高效率、长寿命、不含汞、体积小、响应快和易于实现分区调光等巨大优势，是工业和消费级LCD的绝对主流。
二、背光板的精密结构与光学组件

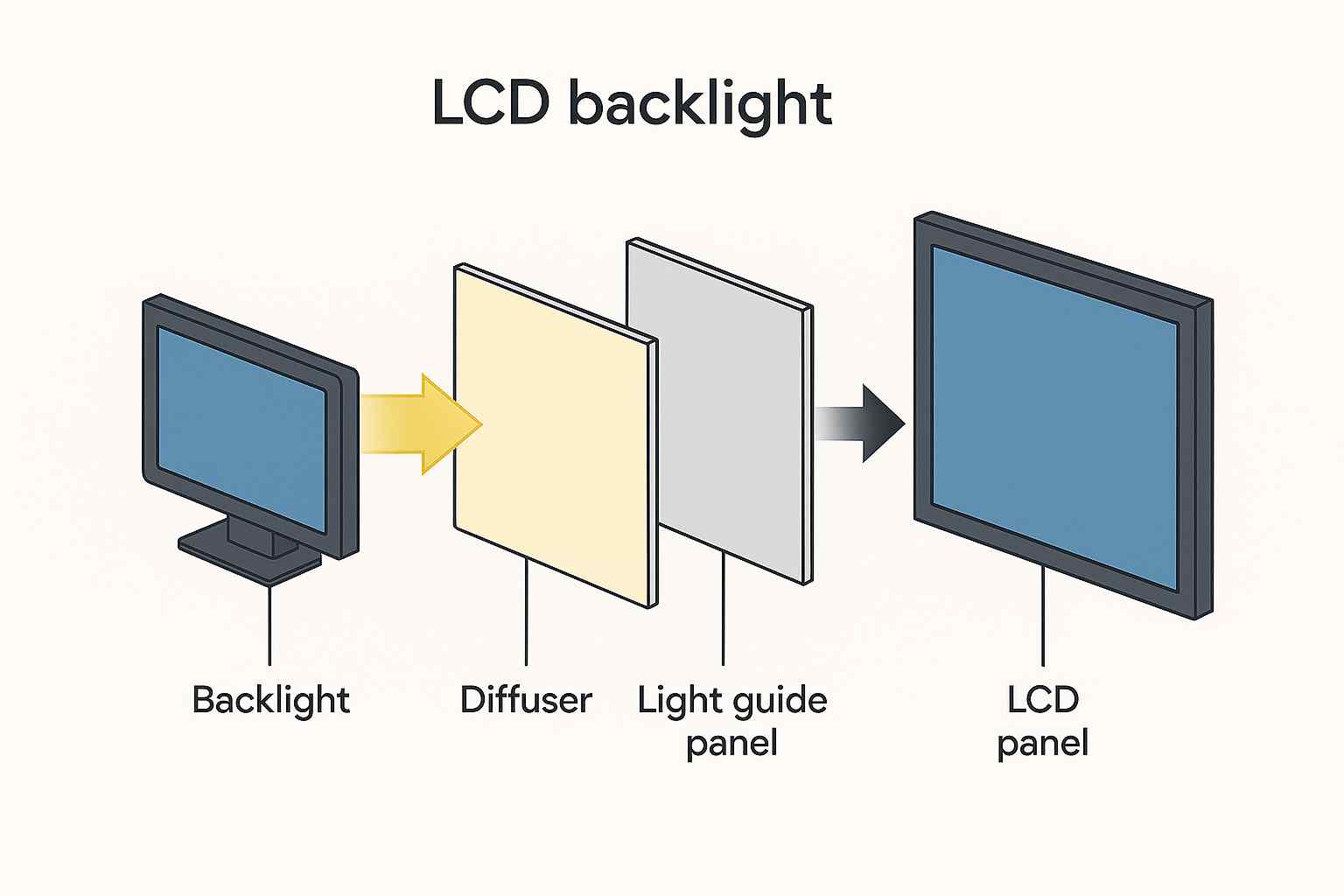

一个现代LED背光板不仅仅是一个灯源，它是一个由多层光学材料构成的精密光学系统，旨在将点状光源（LED）转化为均匀的面光源。
2.1光源与驱动系统
1.LED光源：
侧入式：LED灯条安装在模组的侧边，光线通过导光板（LGP）传导和扩散。
直下式：LED阵列均匀分布在面板正下方。
工业应用选择：高端工业显示器，尤其是需要分区调光和超高亮度的，倾向于采用直下式Mini-LED或高密度直下式LED。
2.背光驱动板：
负责将主控板的电源（通常是12V或24V）转换为LED所需的恒定高电压或恒定电流。
包含PWM（脉冲宽度调制）电路，用于精确控制背光的亮度，实现调光功能。
2.2光学核心组件
1.导光板：
作用：在侧入式背光中，LGP是核心。它接收侧边LED的光线，通过板底部的微结构点阵将光线以均匀的角度反射并引出到屏幕方向。
工业要求：LGP的材料（如PMMA/PC）必须具有高耐热性，以防止在工业高温环境下产生黄变（Yellowing）或变形。
2.反射片：
位于背光板的最底部。
作用：反射所有射向模组背部的光线，将其引导回LGP或LED阵列方向，最大化光利用效率（提升亮度）。
3.光学膜片组：
位于LGP或LED阵列的上方，直接影响光线的均匀度和效率。
扩散片：用于将光线均匀散射，消除LED的光点（HotSpot），使光线均匀柔和。
棱镜片：通常有两层，利用微米级棱镜结构，将原本分散的光线聚焦到屏幕的正面观察角度，提升**40%以上**的正面亮度。
增亮膜：另一种棱镜片，进一步提升光效率。
三、背光板在工业应用中的特殊重要性
对于工业级TFT-LCD而言，背光板承担着比消费级屏幕更苛刻的任务。
3.1宽温与散热挑战
1.高温工作：工业屏需要−40∘C到+85∘C的宽温工作能力。背光板是产生热量的主体，也是最容易受高温影响的组件。
2.材料选择：工业级背光板必须使用高Tg（玻璃化转变温度）的LGP和光学膜片，防止在+85∘C高温下变形、黄变或蠕变。
3.高效散热：高亮背光板必须采用铝基板作为LED灯条的载体，并通过导热垫片将热量可靠地传递到整个金属背板（散热器），确保LED结温不超过安全阈值（通常105∘C），以保障长寿命。
3.2长寿命与亮度均匀性
1.寿命保证：工业应用要求背光寿命达到50,000到100,000小时（L70标准）。这通过采用低电流驱动（降低LED热负荷）和高可靠性封装的LED芯片来实现。
2.亮度均匀性：工业显示器通常需要显示精确的测量数据和流程图。背光均匀性（通常要求>80%）至关重要，以避免屏幕出现亮度不均导致的误判。
3.3调光机制与抗干扰
1.深度调光：工业背光驱动需要支持宽范围、深层次的亮度调节（从1%到100%）。
2.DC调光与高频PWM：为避免在工业环境下对人眼造成视觉疲劳，专业的工业背光驱动倾向于使用DC（直流）调光或**超高频PWM（脉冲宽度调制）**调光（频率通常在2kHz以上），以消除人眼可感知的闪烁（Flicker）。
四、先进背光技术在工业中的应用
现代背光技术正在为工业显示带来新的突破。
4.1Mini-LED背光
原理：采用大量微小LED芯片进行直下式排列，并实现数千个独立区域的调光控制（LocalDimming）。
工业价值：极大地提升了画面的原生对比度（接近OLED的表现），同时保持了LCD的长寿命和高亮度优势。适用于对画质要求极高的专业医疗影像、工业检测和专业监视器。
4.2WCG-LED（广色域背光）
原理：在LED芯片上或LGP附近使用特殊的量子点（QuantumDot）膜或高性能荧光粉，将蓝光LED发出的光转换为更纯净的红光和绿光。
工业价值：实现了对DCI-P3或AdobeRGB等广色域标准的覆盖，适用于对色彩精确度有苛刻要求的印刷、色彩校对和专业图形处理领域。
背光板对显示性能的影响
| 性能指标 | 背光相关影响 |
| 亮度（cd/m²） | 由LED数量与电流控制决定；工业屏可达1000–2000cd/m² |
| 色温（K） | 蓝光芯片与荧光粉配比决定；可调3000–9000K |
| 均匀性（%） | 导光板结构与膜层质量决定；工业标准≥80% |
| 功耗（W） | LED数量、驱动效率决定；与亮度成正比 |
| 寿命（h） | LED寿命通常为50,000–100,000小时 |
| 环境适应性 | 宽温LED+金属框散热，可在-30～+80°C稳定工作 |
常见问题与维护建议
| 常见问题 | 原因 | 解决方案 |
| 背光不亮 | 电源或驱动IC损坏 | 检查BL_EN信号与恒流驱动模块 |
| 局部发暗 | 单颗LED损坏 | 更换背光条 |
| 背光闪烁 | 驱动电流波动 | 检查PWM调光电路 |
| 光斑/暗角 | 导光板污染或膜片错位 | 清洁或重新装配 |
| 亮度衰减 | LED老化 | 更换LED组件 |
液晶屏背光板是TFT-LCD模组中技术含量极高的核心组件。它不仅仅是提供光源，更是一个集光学、热学和电学于一体的精密工程系统。对于工业应用而言，背光板的作用被提升到可靠性、长寿命和环境适应性的高度。其设计必须专注于高效散热、高耐热材料、超长寿命LED和宽温驱动，以确保工业设备在最严苛的24/7工作环境下，仍能提供稳定、清晰和准确的显示画面。
