LCD工业液晶屏显示器花屏/闪屏/白屏怎么区分？
在现场排查一块LCD液晶屏的异常时，很多人会先问“是不是屏坏了”。但真正高效的做法，是先把问题从“元器件”拉回到“系统链路”：这块工业液晶屏之所以能显示，是两条链路同时成立——一条是“光”链路（背光与电源），另一条是“像素/信号”链路（时序、映射、链路训练与数据完整性）。只要你能先判断“光在不在、像素在不在”，花屏、闪屏、白屏就会从玄学变成可复现、可定位的工程问题。

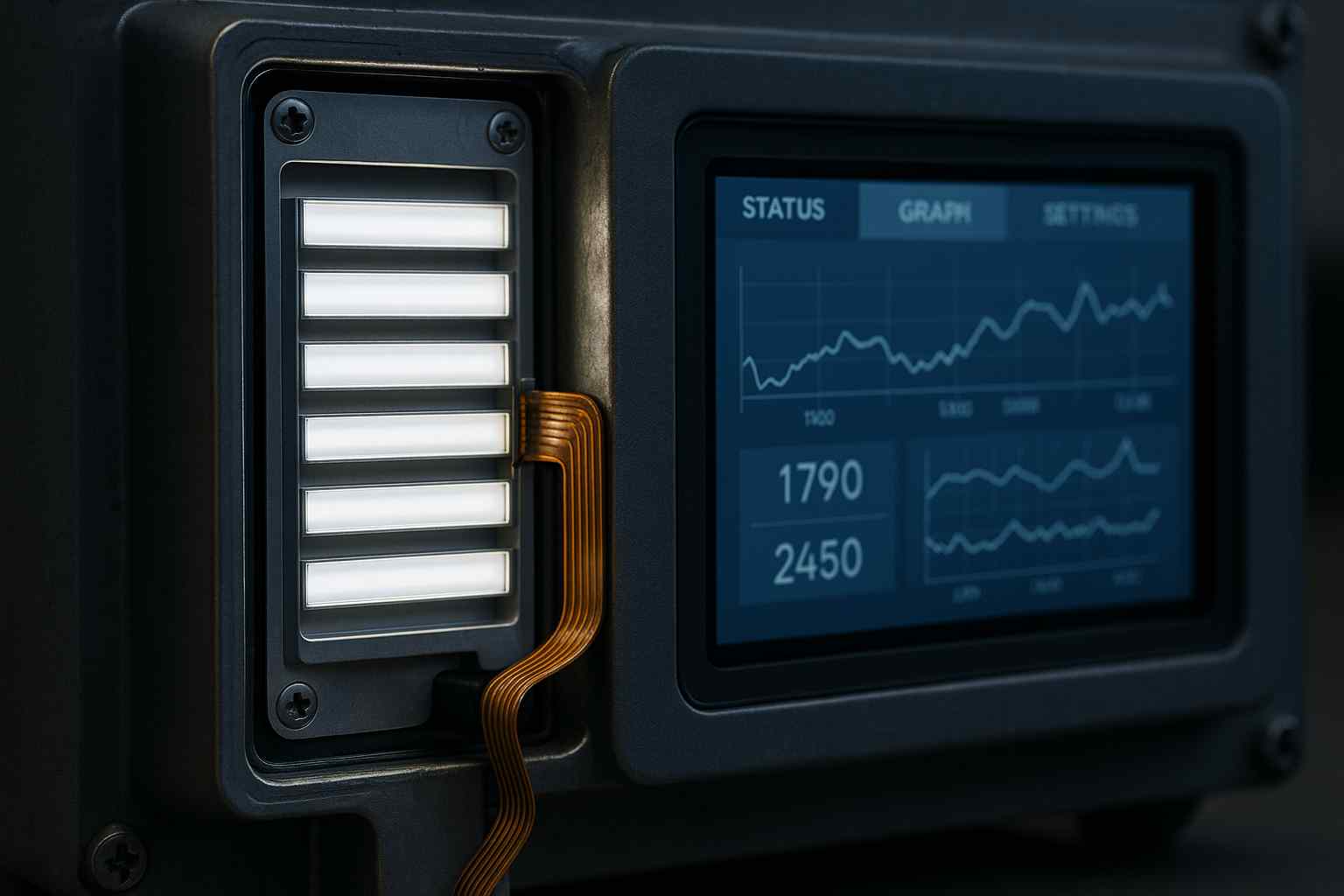

一、白屏不等于“背光坏了”
白屏不等于“背光坏了”，黑屏也不一定是“信号没了”,LCD不是自发光显示器，它需要背光把“液晶像素的透光差”照出来。AnalogDevices在TFT-LCD电源与背光文章里就明确说明：LCD本身不发光，需要LED背光，背光通常是多串LED，需要升压驱动；同时面板还有一组偏置电源轨要按顺序上电，系统还要控制各路enable才能保证工作与可靠性。
所以你看到的“白屏/黑屏”要拆成两个问题：
1、背光是否在发光？（光路）
2、像素是否在被正确刷新？（信号路）
只要把这两点分开，诊断速度会快一倍。
二、先用“手电筒测试”把问题分成两大类
1、“手电筒测试”怎么做
在暗处或遮光条件下，让屏保持异常状态（黑屏/白屏/闪屏都可以），用手机手电从侧面照屏幕表面，同时改变观察角度。
如果能隐约看到图像轮廓（UI、文字、图标）：说明像素层在工作，问题大概率在背光链路（背光没亮、亮度太低、PWM/BL_EN控制不对、背光供电掉压等）。
如果完全看不到任何图像结构，只看到一片均匀发亮（“白白一片”）或均匀发暗（“黑黑一片”）：更倾向于信号链路或面板偏置/上电时序问题（没有正确初始化、时序不匹配、链路训练失败、LVDS映射错误、复位脚没拉对等）。
2、为什么这个方法有效
因为它把“显示是否存在”与“背光是否存在”剥离开了：背光只负责照亮；像素刷新才决定你能不能看到内容。背光链路在电源系统里往往有明确的上电/关断顺序要求，例如某些模组规格明确要求：开机顺序VBL→PWM→BLON，关机顺序BLOFF→PWM→VBL，且错误顺序可能损坏转换器。
这意味着：看到的“闪一下就灭”“亮度乱跳”，很多时候不是屏坏，而是背光控制与时序没遵守“合同”。
三、花屏、闪屏、白屏分别“像什么”
下面这张对照表建议——适合渠道采购和售后沟通：把现象描述标准化，避免“你说花屏我说白屏”的信息损耗。
1、症状-链路快速对照表
| 现象 | 典型肉眼表现 | 更像哪条链路 | 最优先验证点 |
| 白屏 | 整屏均匀偏白/偏灰，亮度稳定；看不出图像结构 | 多数是信号/初始化问题（也可能是面板偏置/复位） | 复位脚、时序参数、LVDS/MIPI/eDP链路是否起来、数据是否在跑 |
| 黑屏 | 整屏很暗，可能完全不发光；也可能“有背光但没画面” | 两种都可能：背光没亮；或信号没画面 | 先手电筒测试：有图像轮廓→背光；无轮廓→信号/时序 |
| 闪屏 | 亮灭交替、周期性闪烁；或画面突然一黑再恢复 | 常见为供电/背光控制/时序同步不稳 | 背光PWM/BL_EN是否抖动、电源是否掉压、时序是否超出面板范围 |
| 花屏 | 颜色错乱、条纹、马赛克、局部撕裂、画面滚动偏移 | 多为信号完整性/映射/通道问题 | LVDS映射（JEIDA/VESA）、lane极性、时钟抖动、线束与接地 |
接下来我们逐类拆解：每一类现象要看什么证据、怎么一步步确认。
四、白屏怎么判断：
先怀疑“信号没进来”，再怀疑“进来了但不被面板接受”
1、白屏最常见的三种含义
A：背光亮了，但没有有效像素数据
很多系统里，只要给到背光供电并拉高BL_EN，背光就会亮；但如果主板没有送出有效时序/数据，面板可能停留在默认状态，肉眼就像“白屏”。
B：像素数据在跑，但时序参数不符合面板要求
DigiKey对TFT时序的解释非常直白：时序参数负责同步与准确传输，参数错误会导致图像失真、闪烁、甚至完全无显示；而最可靠的时序来源是面板datasheet。
有些面板规格甚至明确提示：当垂直周期过长等异常时序出现，可能引起画质劣化、flicker等问题。
C：链路接口协商/训练失败（尤其是eDP/DP类）
如果是eDP路线，链路训练与AUX通信是“屏端准备好才开始”的系统动作。TI的eDP黑屏调试指南提到：AUX通信失败常见于面板未ready（HPD未高），REFCLK频率不对也可能导致AUX失败；另外链路训练失败与信号完整性相关，必要时需要降速/降lane。
这类问题在现场表现就可能是白屏/黑屏（背光亮与否取决于背光控制策略）。
2、白屏的排查顺序
第一步：确认背光链路是否“按合同”启动
检查VBL（背光电源）、PWM、BL_EN/BLON的时序是否符合模组要求。很多模组明确要求VBL→PWM→BLON这样的顺序，反向关断也有规定。
如果你看到“白屏但背光忽明忽暗”，先别动信号，先把背光时序与供电稳定性做对。
第二步：确认面板复位与上电序列
不少屏需要先稳定偏置电源、再释放reset、再开始送时序。上电序列错，可能既显示异常，也可能造成长期可靠性隐患。
第三步：确认时序参数
把“屏datasheet的timing表”与“主板输出timing”逐项对表。DigiKey明确强调：datasheet是最可靠的时序来源。
如果你的平台是Linux/Android，devicetree的panel-timing配置错误，就是典型“背光亮但白屏/黑屏”的来源。
第四步：如果是LVDS，确认数据映射与位宽
“花屏/白屏/错色”经常就卡在JEIDA/VESA映射或18/24bit位宽上。Linux内核的panel-lvds绑定文档就把data-mapping分成jeida-18、jeida-24、vesa-24，并给出各lane的bit/slot传输顺序。
OpenLDI规范里也说明了18-bit与24-bit的bit映射方法，目的就是让18bpp设备在24bpp源上仍能显示“有用图像”。
五、闪屏怎么判断：
不要只盯信号，很多“闪”其实是背光在抖，闪屏分两类：亮度闪与画面闪。肉眼上很像，但原因完全不同。
1、亮度闪：
背光链路抖动的典型表现特征：
整屏亮度同步变亮/变暗，像灯在闪
画面内容本身不“乱”，只是忽明忽暗
常见根因：
VBL供电掉压或纹波过大（LED多串需要升压驱动，供电设计与控制很关键）
PWM频率/占空比配置不当或被系统动态调光“打断”
BL_EN/BLON时序不符合要求（顺序/延时不对会造成异常甚至风险）
验证手段：
示波器看VBL、PWM、BL_EN是否同步抖动
断开视频输入，仅保持背光，若仍闪，多半与背光链路相关
2、画面闪：
信号链路不稳或时序边界错误特征：
画面突然黑一下/白一下再恢复
或出现周期性的抖动、撕裂、同步错位
常见根因：
像素时钟/行场时序不在面板容许窗口内（时序错误会导致flicker/nodisplay）
eDP/DP类链路训练不稳、信号完整性不够，导致重训练或掉链路（可尝试降速/降lane）
验证手段：
固定输出时序与刷新率，看是否稳定
线束变短/屏蔽加强后是否改善（如果改善，八成是信号完整性）
六、花屏怎么判断
“花屏”是最容易被笼统描述的词。建议你把花屏按图样分类，因为每一种图样都对应一类根因。
1、颜色整体不对
颜色整体不对、色发绿、蓝色变红：优先查LVDS映射/位宽/格式
典型：画面可识别，但颜色完全不对
常见：JEIDA/VESA映射不一致、18/24bit位宽不一致、RGB565/RGB888配置错
证据链：Linux的panel-lvds文档明确把data-mapping分成jeida-18/jeida-24/vesa-24并给出bitslot；TISNLA014的目标就是保证映射互操作。
2、竖条/横条、马赛克、随机噪点
竖条/横条、马赛克、随机噪点：优先查信号完整性与线束
典型：随机性强、温度/触碰线束时变化明显
常见：差分对阻抗不连续、共模干扰、地回流路径差、连接器接触不良
工程建议：短线验证、换高质量线束、加强屏蔽与接地；必要时降低数据率/减少lane（eDP场景常用手段）。
3、画面左右/上下偏移
画面左右/上下偏移、滚屏、包裹回卷：优先查时序（H/Vporch、DE窗口）
DigiKey：时序参数不正确会导致失真、闪烁或无显示；面板datasheet是最可靠来源。
很多“滚屏/回卷”就是H/V总周期、有效显示窗口（DE）和porch配错。
4、撕裂或局部抖动
撕裂（tearing）或局部抖动：优先查刷新同步机制与帧缓冲策略
如果你是MCU/SPI小屏或低带宽链路，更新策略不当也会造成撕裂；但在工控常见的RGB/LVDS/eDP场景，更多是时序边界与系统刷新同步的问题。时序合同还是第一优先级。
七、让售后沟通效率翻倍
很多返修争议，不是技术难，而是信息不完整。建议在拍视频/发给供应商前，把以下信息一次性给全：
1、现象标准化：白屏/黑屏/闪屏/花屏（并说明是否背光亮、是否随线束触碰变化）
2、接口类型：TTL/RGB、LVDS（单/双、18/24）、MIPI、eDP（lane数）
3、主板输出：分辨率、刷新率、像素时钟、时序参数来源（datasheet/设备树/驱动）
4、上电与背光控制：VBL、PWM、BL_EN/BLON的时序（最好用示波器截图）。很多模组对顺序有硬要求。
5、对比验证：同屏换到另一块主板是否正常？同主板换另一块屏是否正常？（一句话就能把问题大幅缩小）
这套信息包的价值在于：它能让供应商快速判断是“背光链路”还是“信号链路”，避免来回扯皮。
八、常见问题
Q1：白屏时背光亮，是不是屏坏了？
不一定。背光亮只能说明光路成立，白屏更常见的是信号/初始化没成功：复位没对、时序参数不匹配、LVDS映射不一致、eDPAUX/链路训练失败等。时序参数错误会导致无显示或异常，datasheet是最可靠来源。
Q2：黑屏怎么判断是背光坏还是信号坏？
先做手电筒测试：能看到淡淡图像轮廓→像素在，优先查背光供电/BL_EN/PWM；完全看不到结构→优先查信号与面板上电/复位。背光与面板供电通常需要严格时序控制。
Q3：闪屏一定是时序问题吗？
不一定。整屏亮度一起闪，多半是背光链路（VBL/PWM/BL_EN）在抖；画面内容突然断续、黑一下再恢复，才更像信号链路（时序越界、链路训练不稳）。面板与背光的上电/控制时序在很多规格里是硬要求。
Q4：花屏但能看出大概画面，最先查什么？
先查“映射合同”和“时序合同”。颜色明显不对优先看LVDS的JEIDA/VESAdata-mapping与18/24bit位宽；Linux内核panel-lvds文档和TISNLA014都把映射当成互操作性核心。
Q5：为什么换了线束后问题变轻/变重？
这通常指向信号完整性或接地回流路径问题：差分对阻抗、屏蔽、连接器接触与地参考都会影响LVDS/eDP的稳定性。eDP场景下，链路训练失败与信号完整性强相关，必要时可降速/降lane做验证。
花屏、闪屏、白屏表面是三种现象，本质是光路与信号路的组合失效。你只要坚持“先看背光还是信号”的分流原则，再用datasheet时序与映射合同去对表，排查就会从“猜”变成“证据链”。
