BOE京东方12.1寸医疗工业液晶屏GV121WXB-N80液晶模组应用场景方案

医疗技术智能医疗设备的普及，液晶显示屏在医疗设备中的应用已经成为不可或缺的组成部分。液晶屏不仅需要具备高清晰度、高亮度和高对比度，还需要能够在恶劣环境中长时间稳定运行，特别是在医疗监护设备、医学影像、便携式医疗设备等高端应用中，对显示效果的要求更为严格。

京东方12.1英寸医疗工业液晶屏（型号：GV121WXB-N80）作为一种专为医疗和工业应用设计的高性能液晶显示模块，以其高分辨率、高亮度、广视角和长寿命等特点，已经广泛应用于医疗监控、体外诊断、移动医疗设备等领域。

京东方12.1寸液晶屏（GV121WXB-N80）技术参数

为了全面理解该液晶屏的优势，我们先了解其技术参数：

参数项	详细信息
面板品牌	京东方 (BOE)
面板型号	GV121WXB-N80
面板尺寸	12.1英寸
分辨率	1280 x 800（WXGA）
像素布局	RGB垂直条状
像素密度	123 PPI
显示区域	262.656(W) x 164.16(H) mm
外观尺寸	268.256(W) x 172.91(H) x 1.08(D) mm
对比度	1000:1（典型值）
可视角度	85/85/85/85 (CR≥10) 左 / 右 / 上 / 下
响应时间	30ms（Tr+Td），45ms（G to G）
玻璃厚度	0.40+0.40 mm
透射比	6.0%（典型值，含偏光片）
颜色数量	16.7M，50% NTSC
背光类型	无背光
刷新频率	60Hz
触摸功能	无触摸功能
驱动IC	已邦定 COG 8245-E04*2
信号系统	LVDS（1通道，8-bit）
供应电压	3.3V（典型值）
最大额定存储温度	-30°C ~ 80°C
工作温度	-20°C ~ 70°C



三、技术优势与应用场景分析

1.高分辨率与显示效果

分辨率：1280x800（WXGA）

该液晶屏提供了较高的分辨率，适用于要求较高的显示精度场景，如医学影像、体外诊断设备和实时监测系统。1280x800的分辨率能够清晰地展示细节，对于医疗设备中的图像显示非常重要，例如CT扫描、X光片、心电图等影像。

2.高亮度与对比度

亮度：0cd/m²（无背光，需外部背光源）

该液晶屏采用无背光设计，需要外部背光模块支持，因此可以根据实际应用的需求定制背光亮度。无背光设计可以使其在特定设备中更具灵活性，适应不同亮度需求的环境，如医疗影像显示、监护仪器等。

对比度：1000:1（典型值）

高对比度使得显示内容更为清晰，无论是显示黑色背景的医用数据，还是图像中的细节，高对比度能够确保显示内容具有深度和层次感，提高操作员对图像或数据的理解度。

3.广视角与响应速度

可视角度：85/85/85/85（CR≥10）

160°的全视角设计意味着无论从哪个角度观看，图像都能保持清晰显示。这对于医疗设备，尤其是在多人操作、医生和护士共同使用的情况下，确保了不同角度下的可视性，避免因视角偏差导致的显示信息失真。

响应时间：30ms（Tr+Td），45ms（GtoG）

响应时间较快，能够适应快速动态信息更新，如生命体征监测、实时数据展示等。对于监护仪器和实时数据分析的应用，快速响应时间意味着医疗设备能够在短时间内呈现精确的图像或数据，确保患者的状况能够得到快速反应。

4.色彩表现与图像显示

颜色数量：16.7M，50%NTSC

高色彩深度和广色域让液晶屏能够精确还原医疗影像和其他专业图像中的色彩。这对于医学图像分析至关重要，特别是在显示细节丰富的影像数据时，能够提供更加真实、精准的图像。

5.玻璃厚度与透射比

玻璃厚度：0.40+0.40mm

相对较薄的玻璃层设计使得该液晶屏在结构上更加轻巧，适合用于便携设备和空间受限的医疗设备中。更薄的玻璃层还能提高光线的透过率，从而提升显示效果。

透射比：6.0%（典型值）

较高的透射比意味着液晶屏能够有效透过背光源，提供更加明亮、清晰的显示效果。对于医疗设备，透射比越高，液晶屏显示的亮度和对比度就越强，图像细节也能更加清晰呈现。

四、可靠性与适应性分析

1.工作温度与存储温度

工作温度：-20°C~70°C

该液晶屏的工作温度范围适应大部分医疗设备的环境需求，能够在不同的使用环境中保持稳定的显示效果。特别适合医院、急诊室、移动医疗设备等场所，确保设备在广泛的环境温度下正常工作。

最大额定存储温度：-30°C~80°C

即使在极端存储环境下，液晶屏也能够保持性能不变，适应长时间储存或运输过程中的温度波动。

2.背光寿命与稳定性

背光寿命：50,000小时

该液晶屏的背光寿命为50,000小时，意味着在正常使用情况下，液晶屏的背光能够持续使用约5年时间而不发生显著衰减。这对于24/7不间断运行的医疗设备尤为重要，减少了维护和更换的频率，延长了设备的使用寿命。

3.安全性与稳定性

该液晶屏符合严格的工业标准，适用于高要求的医疗环境。京东方作为知名显示面板制造商，其产品在质量控制方面具有高标准，确保其液晶屏在长期使用中能够稳定工作，减少因设备故障造成的医疗风险。

五、兼容性与选型建议

1.兼容性分析

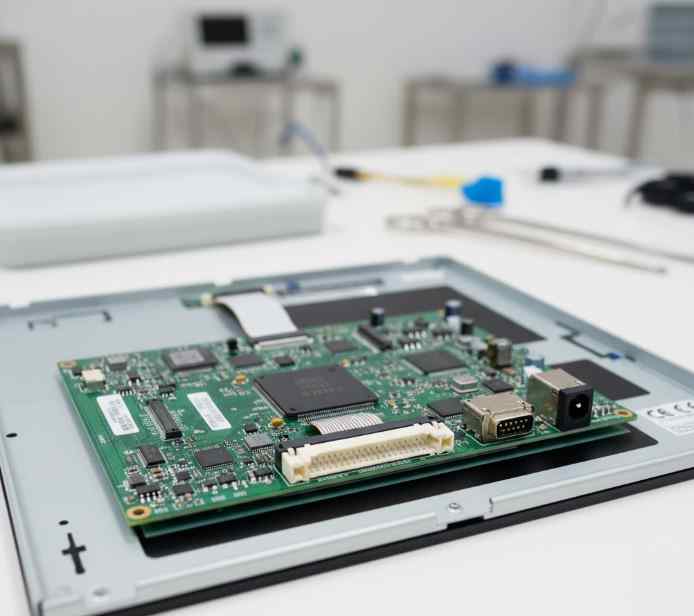

京东方12.1英寸医疗液晶屏采用了LVDS接口，这种接口广泛应用于工业显示设备中，并具有较好的抗干扰能力，能够确保液晶屏与各种控制系统和数据采集设备的兼容性。液晶屏工作电压为3.3V，与现代电子设备的电源系统相匹配，能够轻松集成到各种医疗设备和控制系统中。

2.选型建议

基于京东方12.1寸医疗液晶屏（GV121WXB-N80）的技术优势和广泛的应用场景，建议在以下医疗设备中使用该液晶屏：

医学影像设备：用于高清医学影像、CT扫描、X光片等的显示，确保医生能够清晰、精确地分析图像。

患者监护设备：适用于患者生命体征监测仪、心电图机等实时监测设备，提供实时的生命数据展示。

体外诊断设备：适合用于血糖仪、尿液分析仪等便携医疗设备的显示模块。

工业级医疗设备：适合用于医疗设备生产线的监控、控制终端显示。

根据具体应用的显示精度、亮度、可视角度、响应时间等需求做出具体选择。如果医疗设备要求高清晰度的显示、长时间稳定运行及较高的色彩还原度，京东方12.1英寸液晶屏是非常合适的选择。

京东方12.1英寸医疗工业液晶模组（GV121WXB-N80）凭借其高分辨率、广视角、高亮度、良好的色彩还原性以及高对比度，完全符合医疗行业对设备显示的高要求。无论是在医学影像设备、患者监护、体外诊断设备还是其他医疗设备中，均能够提供清晰、稳定、精准的显示效果，满足长时间连续运行的需求。

基于其长寿命背光、高色彩还原度、抗干扰能力强、宽温适应性等优势，建议在医疗设备中选用该液晶屏，作为显示解决方案的核心组成部分，提升设备的显示效果和可靠性。杭州立煌科技有限公司作为一家专注于工业液晶屏驱动方案提供商，与京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等多家全球领先液晶面板制造商建立深度合作关系，专业供应多品牌、全系列的工业级液晶显示屏与定制化解决方案。
