煤矿井下防爆设备夏普工业液晶屏嵌入式应用场景解决方案

煤矿井下的显示系统，和常见工控液晶设备最大的差别不在“分辨率、色彩、尺寸”，而在“安全属性先于一切”。瓦斯与煤尘环境决定了显示液晶模组不只是“屏幕”，而是防爆系统的一部分：电气能量受控、最高表面温度受控、壳体结构与密封可靠、抗腐蚀与抗潮雾到位、振动冲击下不失效，同时还要在粉尘、滴水、强反光（矿灯/头灯）、低照度与长时间连续运行中保持可读。

从监管与标准体系看，煤矿井下仪器仪表通常要求采用本质安全型、隔爆型或其组合等防爆型式，并需符合 GB 3836 系列相关要求；同时对防护等级、三防涂覆、最高表面温度、火花点燃试验、EMC 抗扰度等都有明确约束。在矿用产品准入层面，国家矿山安全监察局已发布执行安全标志管理的矿用产品目录并明确实施日期，纳入目录的矿用产品需按安全标志管理要求执行。

在这样的边界条件下，“夏普工业液晶屏嵌入式设计”的价值，往往体现在两点：一是模组层面具备更贴近工业系统的接口、电源与反射控制特性，便于做低能量、低反射的整机光电设计；二是系统层面通过“隔爆腔/本安腔分舱、能量限制、温升控制、结构密封与运维策略”的组合，把屏真正融入防爆体系，而不是把屏当作外设硬塞进去。

基于煤矿井下防爆设备的显示难点出发，分析夏普工业液晶屏在阳光可读方案中的价值点。精显本次的指南提供场景根因、约束体系、架构设计、关键点、测试认证和推荐组合，适用于煤矿装备工程师和集成商，帮助实现安全、可读、可靠的嵌入式显示系统。

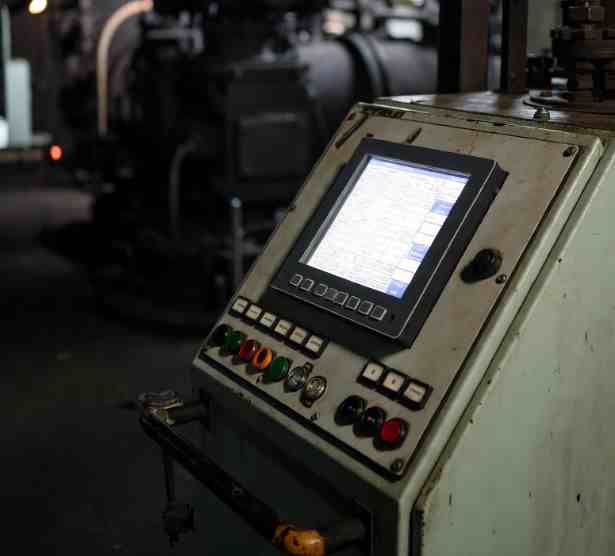

一、煤矿井下哪些设备真正需要“可用、耐用、可验收”的屏

井下显示并不只出现在“监控大屏”。更多时候，它承担的是“现场操作与安全告警的人机界面”，典型落点包括：

1.固定式监测监控与分站设备

瓦斯/一氧化碳等监测分站、风门/风机联动控制箱、供电监测、泵站联控、皮带运输机保护与集中控制等。此类设备常要求长时间常亮或周期性点亮，界面以数值、阈值、告警与状态为主。

2.采掘工作面设备的人机界面

采煤机、掘进机、转载机、刮板机、乳化液泵站、支架电液控制等的就地控制面板。此类场景粉尘多、滴水多、振动冲击更明显，操作员常戴手套，触控方式与盖板材料选择很关键。

3.井下移动终端与便携仪器

便携式检测仪、巡检终端、定位/通信终端等，往往优先考虑低功耗、抗跌落与在低照度下的对比度；同时要避免“矿灯照射下强反光导致读数不清”。

4.防爆摄像/显示联动与智能巡检

视频联动终端、远程协作显示、应急指引终端等，除可读性外还涉及链路可靠性与电磁兼容。

阳光/矿灯入射 --> 盖板表面 (反射率约4%)(  屏幕LCD (黑位抬升)) --> 空气层 (二次反射放大) (眩光/发灰)

这些场景共同指向：屏幕是安全链路的一部分，不同场景的差异主要在“是否必须本安、是否允许隔爆腔、是否需要触控、是否长时间常亮、是否受限于电池”。

二、井下防爆显示的硬约束：先把“不能做什么”讲清楚

1、防爆型式与系统分舱思路

煤矿井下仪器仪表的防爆型式通常需在本质安全型、隔爆型及其组合等范围内选择，比如要满足 GB 3836.1、GB 3836.2-2021、GB 3836.4-2021、GB 3836.9 等要求。

工程上更常见的落地方式是“隔爆腔 + 本安腔”组合：高能量部分（电源、继电器、功率驱动）放入隔爆腔；人机界面（显示、按键、触控、信号接口）尽量放入本安腔，通过隔离与能量限制实现安全边界。IECEx 对 Ex d（隔爆）、Ex i（本安）等保护型式的基本概念与适用点也给出了清晰框架，可用于对外解释方案选择逻辑。

2、环境条件与防护等级

井下仪器仪表常见的正常工作环境条件可包含温度（0~40）℃、相对湿度≤98%RH，并要求贮存温度（-40~60）℃；防护等级方面，采掘工作面使用的仪器仪表通常要求达到 IP65，其他场所可为 IP54。

这意味着：屏幕前端的盖板、密封、排水/防凝露设计，必须与 IP 目标一致，不能只按室内工控的习惯处理。

3、最高表面温度与“热设计优先级”

井下设备对温升与最高表面温度有明确上限要求，例如相关技术要求中提出：在正常和故障状态下其元器件、外壳及连接导线最高表面温度应不超过 150℃。

即便不同产品的最终限制值会随防爆等级、EPL/温度组别而不同，核心原则是一致的：显示背光与电源的热，必须被“可计算、可测量、可复验”地控制住。Ex 体系对温度等级与表面温度风险的说明也强调了“热表面是主要点燃源之一”。

4、防腐蚀与三防涂覆

井下潮湿与腐蚀性环境对接插件与PCB极不友好。相关技术要求明确提出：外壳、接插件和零部件应采取防锈防蚀措施，印制电路板应至少涂覆两次三防（防腐、防霉、防潮）漆。

这对显示子系统尤其重要，因为显示与触控的FPC、连接器、驱动小板往往是“先出问题的地方”。

指标组	关键要求示例	测试口径示例
亮度口径	全白持续，热稳态，多点平均	预热1小时后测，带盖板状态
反射口径	AR/AG，<2%反射率	镜面峰值，角度变化验证
热稳态口径	连续运行不降额，或降额曲线明确	最高温度下复测亮度
场景口径	正午/侧视/俯视，关键界面可辨	太阳镜兼容，记录照度/角度

三、为什么在井下方案里强调“工业液晶屏 + 嵌入式系统”的组合方式

夏普的工业 TFT-LCD 模组在行业里常见的工程特征之一，是更贴近嵌入式系统的供电与接口范式：例如部分模组采用 LVDS 接口、面板驱动电压为 3.3V，并集成背光单元；同时也会强调低反射特性以改善可视体验。

这些特征对井下防爆设备有直接好处：

1.低电压接口更容易做本安侧能量管理：3.3V 逻辑与差分接口（如LVDS）在“受限能量、受控电流、隔离传输”体系里更容易实现工程闭环（最终仍需按整机本安参数设计与认证试验为准）。

2.LVDS 等差分链路对井下电磁环境更友好：井下大功率设备、变频器、长线缆并行敷设，容易产生干扰耦合。差分链路在抗共模干扰上更有优势，便于通过EMC抗扰度测试体系（例如相关要求引用了射频辐射抗扰度、电快速瞬变、浪涌等试验）。

3.“低反射”是井下可读性的关键，不是可选项：井下并没有太阳直射，但矿灯/头灯在近距离照射时会产生比室内更刺眼的镜面高光，尤其在玻璃盖板+潮湿水膜的情况下更明显。低反射模组基础叠加合理的盖板工艺，能显著降低“照着灯反而看不清”的现场投诉。

需要强调的是：具体型号的亮度、工作温度范围、背光寿命、视角等参数差异很大，方案设计必须以选定型号的datasheet与整机热稳态实测为准。

夏普型号参考

Sharp型号	尺寸/分辨率	亮度 (nit)	对比度	工作温度 (°C)	适用井下场景	其他特性
LQ104V1DG51	10.4"/640x480	450	800:1	-30~70	固定监控/控制箱	LVDS接口，宽温设计，长寿命50,000小时
LQ121S1LG75	12.1"/800x600	450	800:1	-30~70	移动终端/手术显示	LVDS接口，高对比，抗振支持
LQ150X1LG91	15"/1024x768	500	1000:1	-30~70	便携检测/巡检	LVDS接口，低功耗，长寿命50,000小时

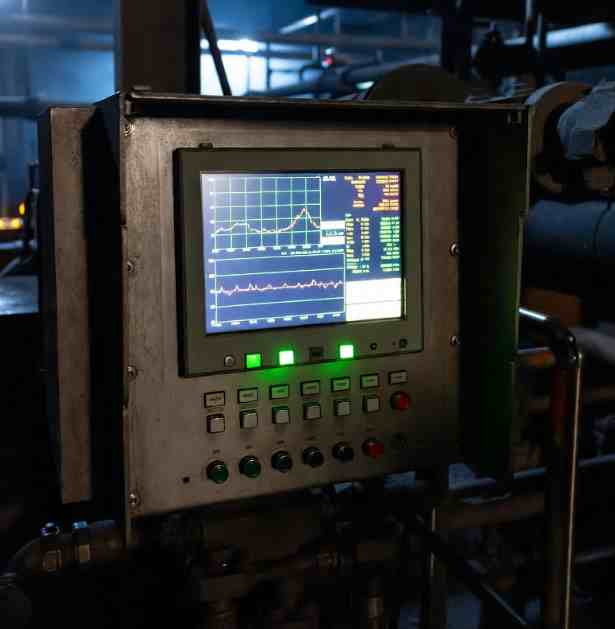

四、把屏幕嵌进“隔爆/本安”体系，而不是把屏当外设

架构A：隔爆主控+本安显示/输入（井下固定设备最常用）

1.隔爆腔：电源输入、功率变换、主控板（含通讯）、继电器/输出驱动

2.本安腔：显示模组、触控/按键、指示灯、低能量传感器接口（视系统划分）

3.腔间连接：采用隔离通信与能量限制（隔离电源/隔离接口/限流限压网络），并满足爬电距离、电气间隙等要求。

优势：把高风险点燃源封装在隔爆腔，显示与操作面保持低能量，整体更容易通过系统级评审与复测。

难点：腔间走线、隔离器件、热通道与维护策略需要一开始就规划，否则容易出现“认证通过但维护困难”或“维护方便但安全边界被破坏”的矛盾。

架构B：全本安便携终端（电池供电的检测/巡检设备）

1.能量预算严格：背光、CPU、无线通信是remember“三大耗电源”

2.屏幕策略：优先对比度与低反射，其次再谈高亮；同时要有夜间最低亮度，避免炫目

3.故障态安全：短路、过温、背光驱动失效时，能量与温升仍需受控

优势：现场灵活、部署快。

难点：功耗与可读性、续航与亮度之间要做工程妥协。

五、可读性只是表象，底层是安全、热与可靠性

1、屏幕选型：先按“信息类型”定尺寸与分辨率

井下控制界面大多是“数值+状态+告警”，并不需要过高分辨率，但需要：

大字号可读（戴防护装备、粉尘环境、视距变化）

高对比配色（灰阶层次在潮湿反光下容易丢失）

低反射与抗眩（矿灯照射下依然可读）

固定面板常见思路是：7——12.1英寸覆盖多数就地控制与分站；15英寸以上用于集控与视频联动。便携终端则更多在3.5——7英寸区间做取舍（以续航与单手操作为主）。

2、光学与盖板：井下更看重“抗反光+可清洁+不积水膜”

建议把盖板当作“前端安全与可读性器件”，重点考虑：

表面处理：低反射/抗眩策略与清洁友好性平衡

防雾与水膜：潮湿环境下水膜会把反射放大，前端疏水/易清洁处理比单纯加亮度更有效

结构遮光：黑边丝印与内部消光，减少腔体内反射与漏光

这里“低反射”并不是营销词，而是直接对应到模组与整机的可读性底线；部分夏普模组在资料中也明确描述为低反射类型。

3、触控与手套操作：优先可靠性，其次才是“手感”

井下常见操作状态包括手套、潮湿、粉尘附着。触控方案应围绕：

误触与漂移：湿手/水膜对电容触控影响明显，需要做水态抑制策略

手套可用性：可通过结构与算法改善，但越激进越容易带来误触

替代交互：关键动作建议保留实体按键或旋钮，触控仅作为辅助

从安全角度，关键确认/紧急停机/复位类操作，不建议只依赖单一触控通道。

4、电源与本安能量限制：背光驱动是重点对象

在本安侧，背光驱动往往是最大的能量源与热源。设计上建议：

优先选高效率背光与驱动拓扑，减少同等亮度下的输入功率

分档亮度策略：默认中亮，告警/应急再提升，降低平均温升与功耗

故障态限制：背光短路、驱动异常时，限流/限压链路仍有效

同时，电气间隙与爬电距离等结构要求也需要与防爆标准要求一致。

5、热设计：让温升“可复验”，而不是靠经验

井下设备散热常受限（密封、隔爆结构厚、对流差）。热设计建议从三条路径入手：

1.热源识别：背光、DC/DC、隔离器件、主控SoC

2.热通道：热源 → 导热介质 → 壳体 → 外表面

3.热稳态验证：在最高环境温度与最低风速假设下，做长时间热稳态测试，并在故障态下验证最高表面温度约束

相关技术要求对最高表面温度给出明确上限（例如≤150℃）并强调正常与故障状态都要满足。

6、结构密封与防护：IP65不仅是圈一条胶

既然采掘工作面常要求 IP65，结构设计要把“密封、排水、应力、维护”四件事一起考虑：

密封：圈胶位置与压缩量可控

排水：避免密封腔体积水长期浸泡接插件

应力：振动冲击下密封不位移，玻璃不开裂

维护：可更换件（盖板/触控/屏）应有不破坏防爆边界的拆装路径

7、防腐与连接可靠性：接插件与FPC是“第一风险点”

井下湿热与腐蚀容易先击穿连接可靠性。建议落实：

接插件选型：锁扣、防松、镀层与密封等级

线束固定：应力释放，避免线束承受拉力

PCB三防：至少两次三防涂覆是明确要求之一

壳体涂层：防锈防蚀且均匀牢固

热设计流程

开始

↓

步骤1: 热源识别（背光/DC-DC/隔离器件）

↓

步骤2: 热通道设计（导热介质 → 壳体）

↓

步骤3: 热稳态测试（长时间运行 + 温升测量）

↓

步骤4: 验证最高表面温度（≤150℃，参考GB 3836）

↓

结束（方案优化）

六、把“能通过”变成“能复验、能量产”

1、环境与可靠性试验建议

相关安全技术要求引用了冲击、振动（正弦）、外壳防护等级（IP）、EMC抗扰度（辐射、EFT、浪涌）等试验体系，可作为整机测试清单的基础。

建议在样机阶段就做“预一致性测试”，重点看三类失效：

显示异常：花屏、闪烁、背光抖动（多与电源/EMI有关）

触控异常：水膜误触、粉尘漂移（多与前端结构与算法有关）

连接异常：振动下瞬断（多与线束固定与连接器锁扣有关）

2、防爆符合性：从型式选择开始就避免返工

IECEx 对 IEC 60079 系列标准的组织与各保护型式（Ex d、Ex i、Ex p等）有清晰的标准体系索引，可用于方案论证与对外沟通。

国内 GB/T 3836.1-2021 作为通用要求标准，公开信息显示其修改采用 IEC 60079-0:2017。

对于煤矿井下瓦斯/煤尘环境，GB/T 3836.23-2017（I类 EPL Ma级设备）也给出了对应场景的国家标准框架，可作为设备级目标的参考锚点。

3、矿用产品安全标志管理

矿用产品安全标志管理制度明确安全标志是确认矿用产品符合国家/行业安全标准、准许生产销售和使用的凭证，并对申请条件与程序作出规定。

同时，国家矿山安全监察局已印发《执行安全标志管理的矿用产品目录》，并明确实施时间节点。

因此，显示相关的矿用设备在立项阶段就应把“是否纳入目录、需要哪些证书与型式试验”作为硬约束，否则后期即便功能做得再好，也可能卡在准入环节。

七、可直接写进方案书的“推荐落地组合”

以下组合不绑定具体型号参数（避免因型号差异造成误导）

1、固定式控制箱/分站（工作面附近）

防爆型式：隔爆腔（主控/供电）+ 本安腔（显示/操作）

防护目标：工作面 IP65

显示策略：中亮常态 + 告警提升；低反射前端；关键数据大字+高对比

可靠性：三防涂覆、接插件密封、防松结构

2、就地操作面板（采掘/运输设备）

结构优先：抗冲击、抗振动、可戴手套操作

交互冗余：触控+实体键，关键动作不单点依赖

防护：防水膜与易清洁表面处理，避免反光水膜放大眩光

3、便携式检测/巡检终端

全本安思路：能量预算严格，背光与无线功耗策略前置

可读性重点：低反射、夜间低亮不刺眼，矿灯照射下不“白屏”

以一个井下监控分站项目为例：初始设计未考虑盐雾，连接器氧化导致闪屏。通过切换Sharp LQ150X1LG91模组（低反射+宽温），结合三防涂覆和密封结构，反射率降至2%，振动故障率降40%，热稳态亮度维持率提升25%。

煤矿井下防爆设备的显示方案，最容易踩的坑是把“显示”当作普通工控选型：只谈尺寸与亮度，却忽略防爆型式、能量限制、最高表面温度、IP 等硬约束，以及潮湿腐蚀、粉尘水膜、振动冲击下的连接可靠性。相关安全技术要求已经把防爆型式选择、IP等级、三防涂覆、最高表面温度、EMC抗扰度等关键点写得很明确；只要按照“隔爆/本安分舱 + 夏普工业模组嵌入式接口特性 + 前端低反射光学与可维护结构 + 热稳态与故障态验证”的路径推进，方案更容易做到“可验收、可量产、可运维”。

注意：各方案场景不同，这里仅供参考，具体产品的防爆型式、EPL/温度限制、认证路径与测试项目仍应以选定设备类别、使用区域划分、整机图纸与认证机构评审意见为准。
