1920×1080 21.5寸BOE京东方LCD工业液晶屏怎么选？

21.5 寸 FHD（1920×1080）是工业设备里最“好卖也最容易翻车”的规格：HMI 工控机、医疗终端、自助设备、广告机、视觉工站都在用。型号看起来一堆，但真正能做到 装得上、点得亮、颜色/亮度验收过、批次长期一致 的选择，往往取决于你有没有把“同规格”拆成一套可验证的工程条件。

先用“面板指纹”把需求说清（LCM vs CELL、接口、供电、结构、表面、温度、背光责任边界）

再用 BOE 常见 21.5" FHD 型号做参照（如 MV215FHM-N30、MV215FHM-N40、UV215FHM-N10、以及 open-cell 的 MV215FHB-NX1）

最后给一份询价/验收清单，减少“报价很快、返工更快”的情况

一、要买的到底是什么

很多人找 21.5" FHD BOE 屏，默认买到的是“带背光的整套液晶模组（LCM）”。但在供应链里同尺寸同分辨率可能同时存在：

LCM（带背光的液晶模组）：比如 MV215FHM-N30、MV215FHM-N40 这类常规模组，亮度标注 250 cd/m²（250 nits）并带背光结构。

CELL（open cell，不含背光）：比如 MV215FHB-NX1 在 Panelook 标注为 CELL，并且是“without backlight / No B/L”的口径。

要先回答一句：背光是谁负责的？

如果整机结构里“背光/导光/散热/驱动”都由整机承担（比如你用的是 open-cell 方案），那你才能考虑 CELL。

如果是工控机/广告机/医疗显示终端常见的“标准模组替换”，优先选 LCM，否则你会遇到“参数0 nit、到货没背光”的硬翻车。

型号	尺寸/分辨率	亮度 (nit)	对比度	工作温度 (°C)	其他特性
MV215FHM-N40	21.5"/1920×1080	250	1000:1	0~50	工业级IPS面板，宽视角（89/89/89/89），抗眩光表面，长寿命50,000小时，适合室内监控设备，LVDS接口
MV215FHM-N70	21.5"/1920×1080	300	1000:1	0~50	高亮工业设计，eDP接口，支持触摸集成，均匀性高，适用于工厂HMI终端，RoHS合规
MV215FHM-N30	21.5"/1920×1080	250	1000:1	0~50	标准工业模组，低功耗（约15W），高对比度，适合数据可视化大屏，抗振优化
NV215FHM-N41	21.5"/1920×1080	300	1000:1	0~50	宽温兼容，IPS技术，亮度均匀性>80%，适用于半户外工业显示，寿命50,000小时
NV215FHM-N62	21.5"/1920×1080	300	1000:1	0~50	工业耐用面板，支持AR涂层定制，高色饱和度（NTSC 72%），适合精密工业监控，eDP/LVDS双接口



二、用“面板指纹”把沟通从模糊变精准

可以把 21.5" FHD 的选型拆成 6 组硬条件：

1、应用场景决定亮度与表面处理

室内/弱环境光：250 nits 级别通常够用，像 MV215FHM-N30、N40 这类典型参数就是 250 cd/m²、雾面 3H。

靠窗/半户外/更强环境光：你更可能需要 500 nits 档位，例如 UV215FHM-N10 在参数页标注 500 cd/m²。

经验提醒：亮度数字相同，雾面/防眩（Matte/AG）与反射控制会显著影响“看起来清不清楚”。例如 MV215FHM-N30、N40 都标注 Matte + Hard coating 3H。

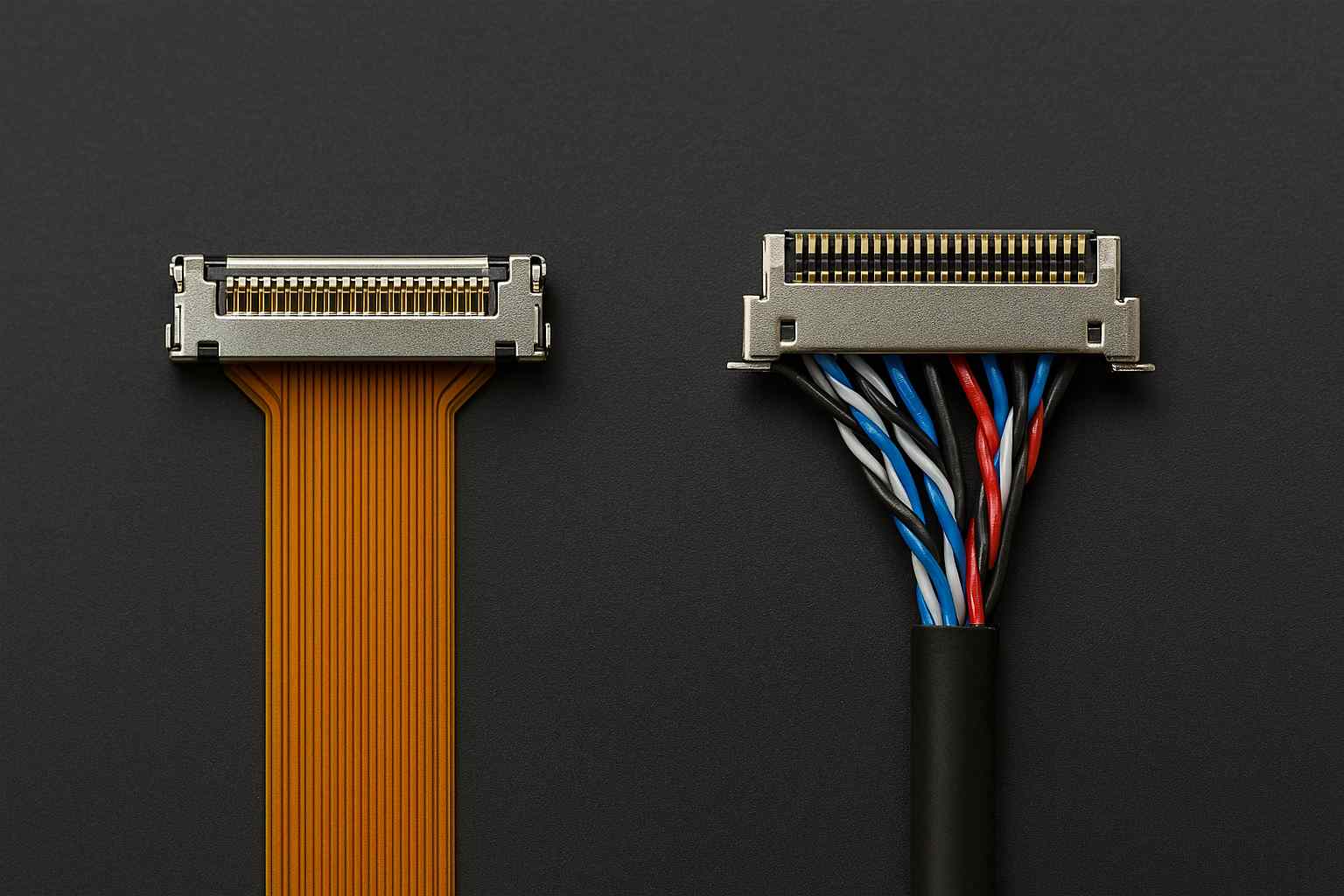

2、接口与位宽：

LVDS 不是一句话，21.5" FHD 在工控/一体机里很常见的是 LVDS 双通道 8-bit、30pin （很多型号都属于这一族）。例如 MV215FHM-N40 的接口标注为 LVDS (2 ch, 8-bit) 30 pins。

但实际替换最容易翻车在：

双通道 odd/even 像素映射接错

VESA/JEIDA 映射标准不一致导致偏色/花屏

如果做的是 LVDS 转接/替代，TI 的映射文档对“odd/even 像素拆分”和 VESA/JEIDA 映射有清晰说明，适合作为工程对照依据。

3、供电与背光责任边界：

Without driver 不是装饰语，很多 21.5" LCM 会标注 “Without Driver（不带背光驱动）” ，例如 MV215FHM-N30、MV215FHM-N40、UV215FHM-N10 都是 “WLED … Without Driver”。

这意味着：背光电流/调光/PWM/EN 等往往由你的驱动板/主板负责，替换时背光串并结构变化会直接影响：

背光驱动电压电流是否匹配

温升与寿命曲线是否一致

4、结构尺寸与连接器位置：

21.5" 也可能装不下，别把“21.5寸”当成“外形尺寸”。例如：

MV215FHM-N40 在 Data Modul 的外形口径是 484.5 × 284.4 × 12.2 mm（并给出 active area）。

TWScreen 对 MV215FHM-N40 的外形口径是 484.5 × 284.4 × 13.2 mm（厚度口径可能因版本/测量口径不同产生差异）。

结论： 结构必须用“你项目的装配边界 + 实物/规格书”为准 ，不要只靠一个站点的单行参数下单。

5、温度等级：

工业屏不等于宽温，像 MV215FHM-N40 在 Panelook 概览里给出的环境温度是 0~50℃（存储 -20~60℃）。

如果你设备真实环境更苛刻（户外柜、密闭高温、车载），就要从一开始把温度写成硬约束，否则“能亮但不稳定”的售后会非常痛。

6、版本与二供

同型号不同批次也要锁口径，公开参数页能帮你初筛，但量产交付要做“版本锁定”和二供策略。你至少要在询价里明确：

是否锁 Rev/版本

换版是否提前通知

是否可提供关键规格书/Pin 定义/结构图

三、 BOE常见21.5" FHD型号做参照

下面用 3 个“模组（LCM）路线 + 1 个 open-cell（CELL）路线”来建立对照思维。

1、常规室内工控路线：

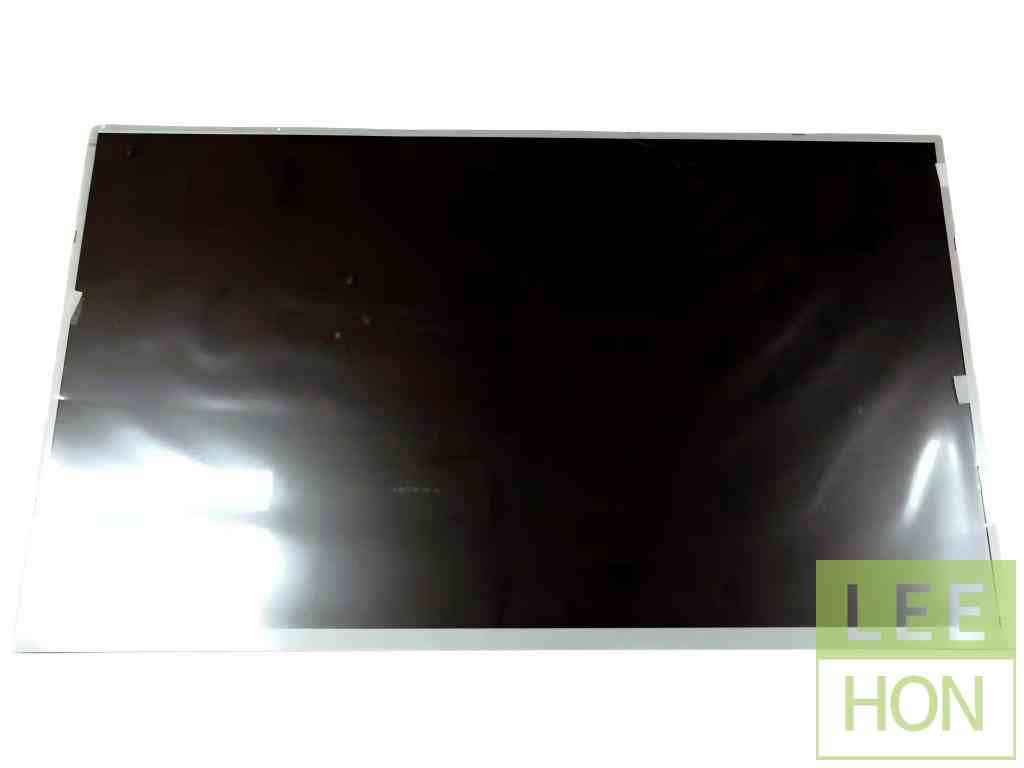

MV215FHM-N30（250nits、雾面、WLED）

MV215FHM-N30 的公开参数口径：21.5"、1920×1080、亮度 250（Typ）、对比 1000:1、雾面 3H、WLED（17s4p）且 Without Driver。

它适合：室内 HMI、工控机、自助设备等对亮度要求不极端、强调供货成熟度的项目。

2、同路线但更常被拿来做替换：

MV215FHM-N40（LVDS 2ch 8-bit 30pin、5V、0~50℃）

Panelook 的 N40 概览给出：LVDS (2 ch, 8-bit) 30 pins、供电 5.0V（Typ）、0~50℃工作温度，并标注 75Hz。

TWScreen 也给出 N40 的关键参数：250nits、雾面 3H、WLED 17s4p、外形尺寸等。

它适合：你需要明确接口/供电口径，且希望在“常规FHD工业模组”里做稳定交付或二供筛选的项目。

3、更高亮半户外/强光路线：

UV215FHM-N10（500nits）

UV215FHM-N10 在 TWScreen 参数页标注亮度 500 cd/m²（Typ），同样是 FHD、雾面（Haze 25%）3H、WLED 17s4p Without Driver。

它适合：门店橱窗、靠窗工位、户外柜体（非直射极端）等需要更高亮度的场景，但你要同时评估功耗/温升/背光驱动能力。

4、open-cell 方案路线：

MV215FHB-NX1（CELL / No B/L）

如果你的产品是 open-cell 架构（自己做背光与光学堆叠），MV215FHB-NX1 这类 CELL 才是候选。Panelook 将其明确归为 CELL；Leehon 的产品页也写明 Backlight: without。

它适合：显示器整机厂、特定结构化项目；不适合“直接替换一个带背光的工业模组”。

四、选型流程

把需求写成“场景 + 四条硬边界”

你只要把下面四条写清楚，供应商就能把候选从几十个压到 3~5 个：

1. 你要 LCM 还是 CELL（背光谁负责）

2. 目标亮度（250/500档位或更高）

3. 接口与针脚体系（例如 LVDS 2ch 8-bit 30pin）

4. 结构边界（外形长宽厚、孔位、连接器位置）

用“候选对照表”做初筛

把候选型号按：亮度、接口、供电、温度、外形尺寸、背光结构做成一张表，再进入打样。

例如：N30 / N40 / UV215FHM-N10 在亮度与结构尺寸、温度等维度就明显不同。

验证不要只测“点亮”

1. 纯色/灰阶/棋盘格（抓映射、位宽、误码）——LVDS 映射问题可参考 TI 对照文档。

2. 多次冷启动/热启动（抓时序边界）

3. 热机运行（抓温升后降亮/闪屏）

4. 结构装配与线束走线（抓“装得上但不可靠”）

五、要准备哪些信息

目标：21.5" / 1920×1080

形态：LCM（带背光）/ CELL（无背光）二选一

亮度：250 nits / 500 nits（Typ 或 Min 的验收口径要写清）

表面：雾面/3H（是否接受 Haze 25%）

接口：LVDS（2ch 8-bit）30pin / 其他（如需转接说明主控输出）

供电：是否必须 5V（Typ）与允许纹波/浪涌范围（有的型号会明确给出）

温度：至少 0~50℃，还是更宽（写设备真实工况）

结构：外形尺寸限制、孔位/压框、连接器位置与出线方向（最好提供照片/标尺图）

数量与节奏：样品/试产/月用量、是否需要锁版本与二供

常见问题

Q1：21.5 寸 FHD BOE 工业屏是不是“随便一个同规格都能换”？

A：不是。即便同为 21.5" FHD，也可能是 LCM（带背光）或 CELL（无背光）；像 MV215FHB-NX1 就是 CELL 口径。

Q2：室内工控常见的 BOE 21.5" FHD 型号有哪些选型参照？

A：常规 250 nits 档位可以参考 MV215FHM-N30 或 MV215FHM-N40 这类 LCM（雾面 3H、WLED、Without Driver 等口径较典型）。

Q3：我需要更高亮，BOE 21.5" FHD 有哪些思路？

A：可以优先看高亮档位，例如 UV215FHM-N10 在参数页标注 500 cd/m²（Typ），但要同时评估功耗/温升和背光驱动能力。

Q4：同为 LVDS 30pin，为什么替换后会花屏或偏色？

A：LVDS 还涉及单双路 odd/even 像素组织与 VESA/JEIDA 映射标准差异；TI 的映射文档对这些问题有明确对照，可用于排查。

Q5：我选好了型号，打样前最该确认哪两件事？

A：第一是结构尺寸与连接器位置（如 N40 不同来源对厚度口径不同，需以实物/规格书为准）；第二是供电与背光责任边界（很多型号标注 Without Driver）。
