TFT型液晶屏的信号输入方式有哪几种?

文章出处:未知 人气:发表时间:2021-07-29

TFT型液晶屏的信号输入方式有哪几种?

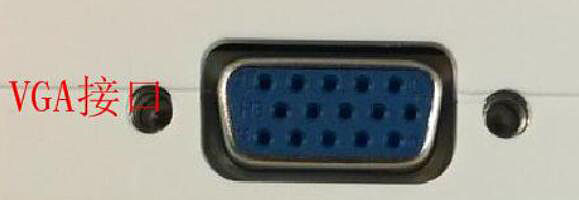

1.VGA输入
VGA接口采用非对称分布的15pin连接方式,其工作原理是将视频存储器中以数字格式存储的图像(帧)信号在RAMDAC中模拟调制成模拟高频信号,然后输出到投影仪进行成像,这样输入端(投影仪中)的VGA信号就不需要像其他视频信号一样需要经过矩阵解码电路转换。从前面的视频成像原理可以看出,VGA的视频传输过程最短,因此VGA接口具有无串扰、无电路合成分离损耗等诸多优点。

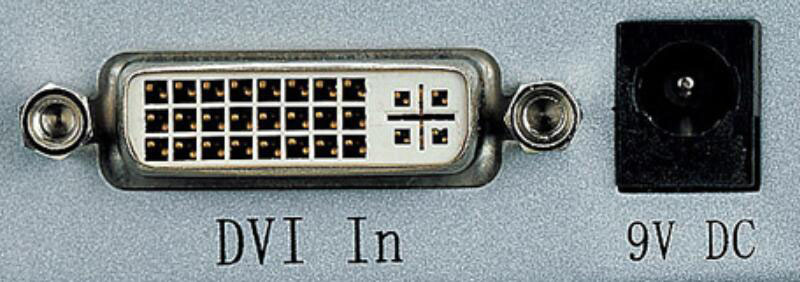

2.(DVI)数字视频接口输入
DVI接口主要用于连接具有数字显示和输出功能的计算机显卡,显示计算机的RGB信号。DVI(数字视觉接口)是数字显示工作组(DDWG)于1998年9月在英特尔开发者论坛上制定的数字显示接口标准。
DVI数字终端比标准VGA终端有更好的信号。数字接口保证了所有内容以数字格式传输,保证了从主机到显示器传输过程中的数据完整性(不引入干扰信号),可以得到更清晰的图像。

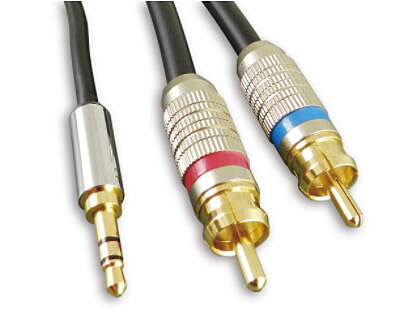

3.(RCA)标准视频信号输入
也叫AV接口,通常是一对白色的音频接口和黄色的视频接口,通常通过RCA(俗称莲花头)连接,只需要将标准的AV线与莲花头连接对应的接口即可。AV接口实现了音视频的分离传输,避免了音视频混合干扰带来的画质下降。但是,由于AV接口仍然传输亮度/色度混合(Y/C)的视频信号,因此在成像前仍然需要显示设备进行亮度/色度分离和色度解码。这种先混合再分离的过程,必然会导致彩色信号的丢失,色度信号和亮度信号会有很大的机会相互干扰,从而影响最终的输出图像质量。AV也有一定的生命力,但由于其不可克服的Y/C混合的缺点,在一些寻求视觉极限的场合无法使用。

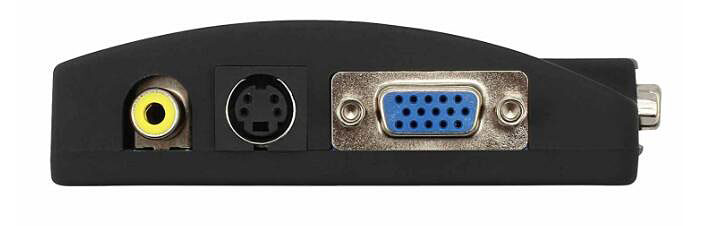

4、视频信号输入信号
的全英文名称是独立视频。为了达到更好的视频效果,人们开始探索更快、更好、更高清晰度的视频传输方式,这也是现在S-Video(也叫双分量视频接口)的鼎盛时期。分离视频的含义是分别传输视频信号。也就是说,色度信号C和亮度信号Y在AV接口的基础上分离,然后分别在不同的通道中传输。它出现和发展于20世纪90年代末,通常采用标准4核(不含音效)或扩展7核(含音效)。带S-Video接口的显卡和视频设备(如模拟视频采集/编辑卡电视机、准专业监控电视卡/电视盒和视频投影设备等。)目前已经被广泛使用。与AV接口相比,由于不再进行Y/C混合传输,因此不需要进行亮色和分色解码工作。此外,独立传输通道的使用在很大程度上避免了视频设备中信号串扰导致的图像失真,大大提高了图像清晰度。但S-Video仍然需要将两个色差信号(Cr Cb)混合成一个色度信号C,在显示设备中传输后解码成Cb和Cr进行处理。这样还是会有一些信号损失和失真(这种失真很小,但在严格的广播视频设备下测试还是可以发现的)。而且由于Cr Cb的混合,色度信号的带宽也是有限的,所以S -Video远非完美,虽然不是最好的,但考虑到目前的市场情况和综合成本等因素,它仍然是应用最广泛的视频接口。
