中大尺寸LCD液晶屏的LED背光结构解读

文章出处:未知 人气:发表时间:2021-07-23

近年来,LED在背光应用方面取得了良好的进展,不仅在小尺寸的LCD背光应用中得到了广泛的应用,而且还需要更高的性能,更长的工作时间,大尺寸的LCD背光应用,如GPS,P-DVD,数码相框(DPF)和其他设备。
LED背光技术有许多优点,包括长寿命和低功耗。更重要的是,LED是完全环保的,不会造成环境污染。
发光二极管是一种需要特殊驱动集成电路的电流模式器件。它的亮度与流过它的电流成比例。驱动集成电路控制LED电流有两种方法:恒电压源和恒电流源。前者不能精确控制LED的亮度,后者则可以避免LED离散性的影响,精确控制LED的亮度。恒流源控制模式是LED驱动的主流模式。
直线恒流驱动器也被称为LDO均匀驱动器。这种方法至少是经济的,没有EMI问题,但主要问题是当电池电压降到一定值以下时,亮度变化显著。因此,这种驱动集成电路的方法通常用于低成本的可移植产品。AP3600,AP3601,AP3602是驱动ICS。
混合充电泵的驱动方式解决了电池电压低时输出电流大幅度下降的问题。根据输入电压,芯片工作在线性,1.5x或2x模式。该方法具有输入电压范围宽、无电感、体积小的优点,广泛应用于手机等小液晶显示器中。

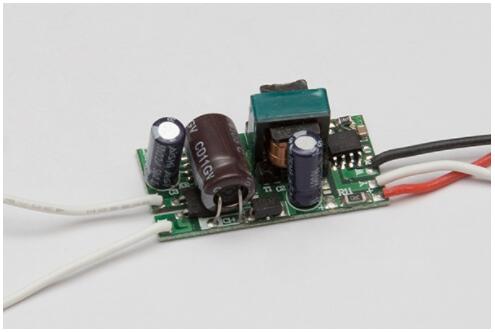

与充电泵模式相比,PWM恒流驱动模式可以获得更高的输入电压,驱动功率更大,可以支持更多的LED,可以应用于更大的产品(如系统)定位,DVD,DPF,Netbook等)背光模块AP3127和AP3293是一个脉冲宽度连续调制电流驱动IC。
AP3127和AP3293是为中等工作频率高达1MHz的液晶显示器设计的增强型LED背光驱动电路,允许使用小电感和电容元件。发光二极管串联连接,以确保流过每个发光二极管的电流相同,从而产生恒定的亮度。250毫伏的电压反馈使得在电阻设置电流上消耗的能量非常小,并尽可能提高白光发光二极管在驱动应用中的效率。
AP3127开关管的峰值电流高达每小时500毫安,可承受高达22伏特的电压。它可以驱动6个LED系列和3个高达21个LED系列。它用SOT23-6L封装。
AP3293可驱动10个LED系列和3个高达24个LED系列,峰值电流1000毫安,电压高达40伏,封装在SOT23-6L或WDFN8。
AP3127/3293的反馈电压只有250mV,因此电阻的功耗很小,效率大大提高,电池寿命延长。

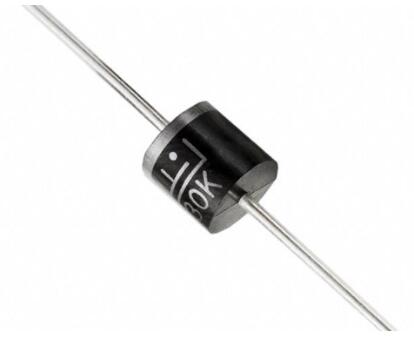

因为输出电流是直接控制的,而不是电压,所以当负载电阻增加时,输出电压必须增加,以保持恒定电流。一旦打开负载,输出电压立即上升,直到超过最大电压,以幻灯片和打破幻灯片。传统的驱动芯片通常需要将齐纳二极管并联到LED输出端,以降低输出电压。在AP3127/3293的设计中,考虑了负载开路保护问题,在不增加二极管保护的情况下,在内部增加了过压保护电路。
