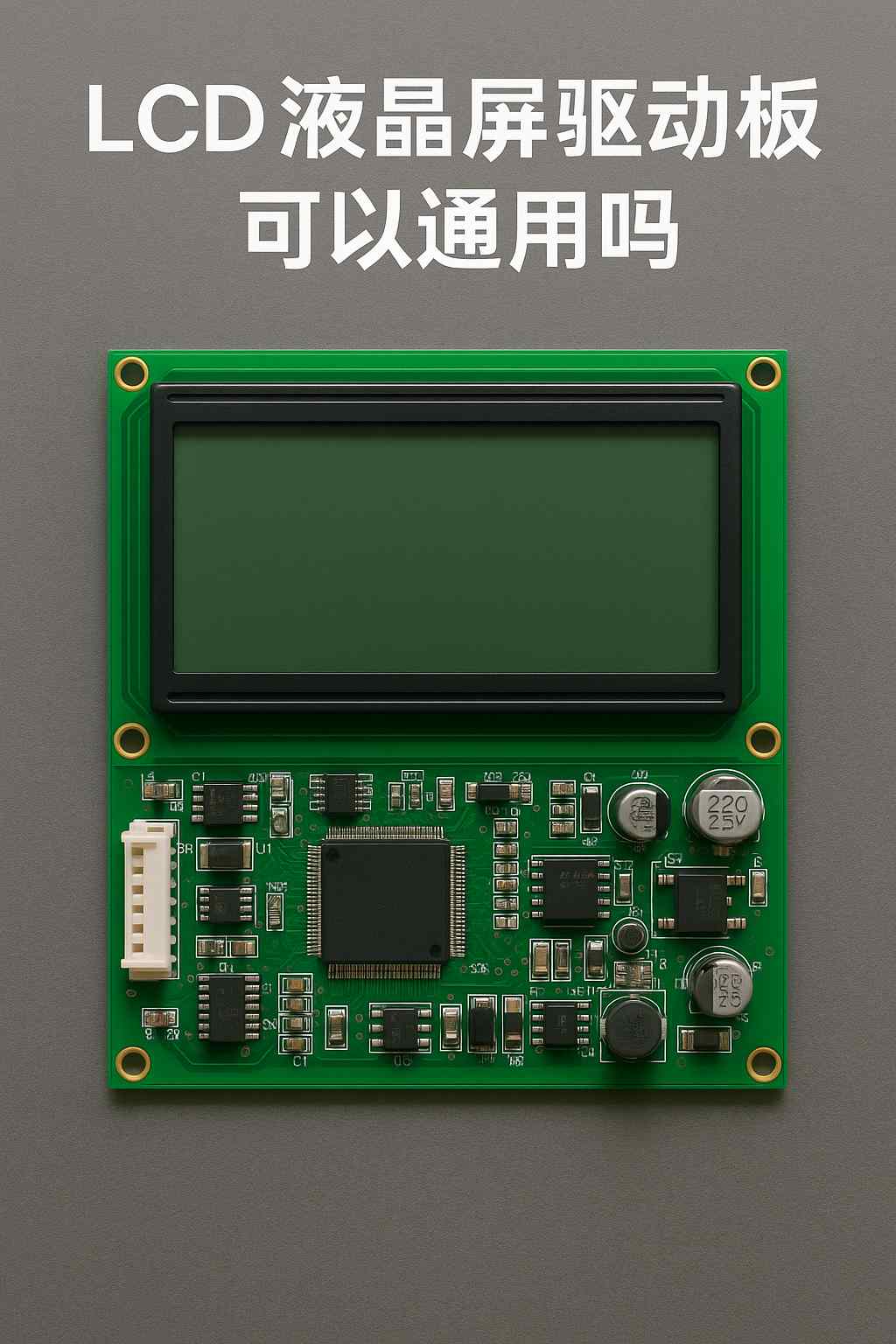

LCD液晶屏驱动板可以通用吗？深入解析尺寸与品牌兼容逻辑

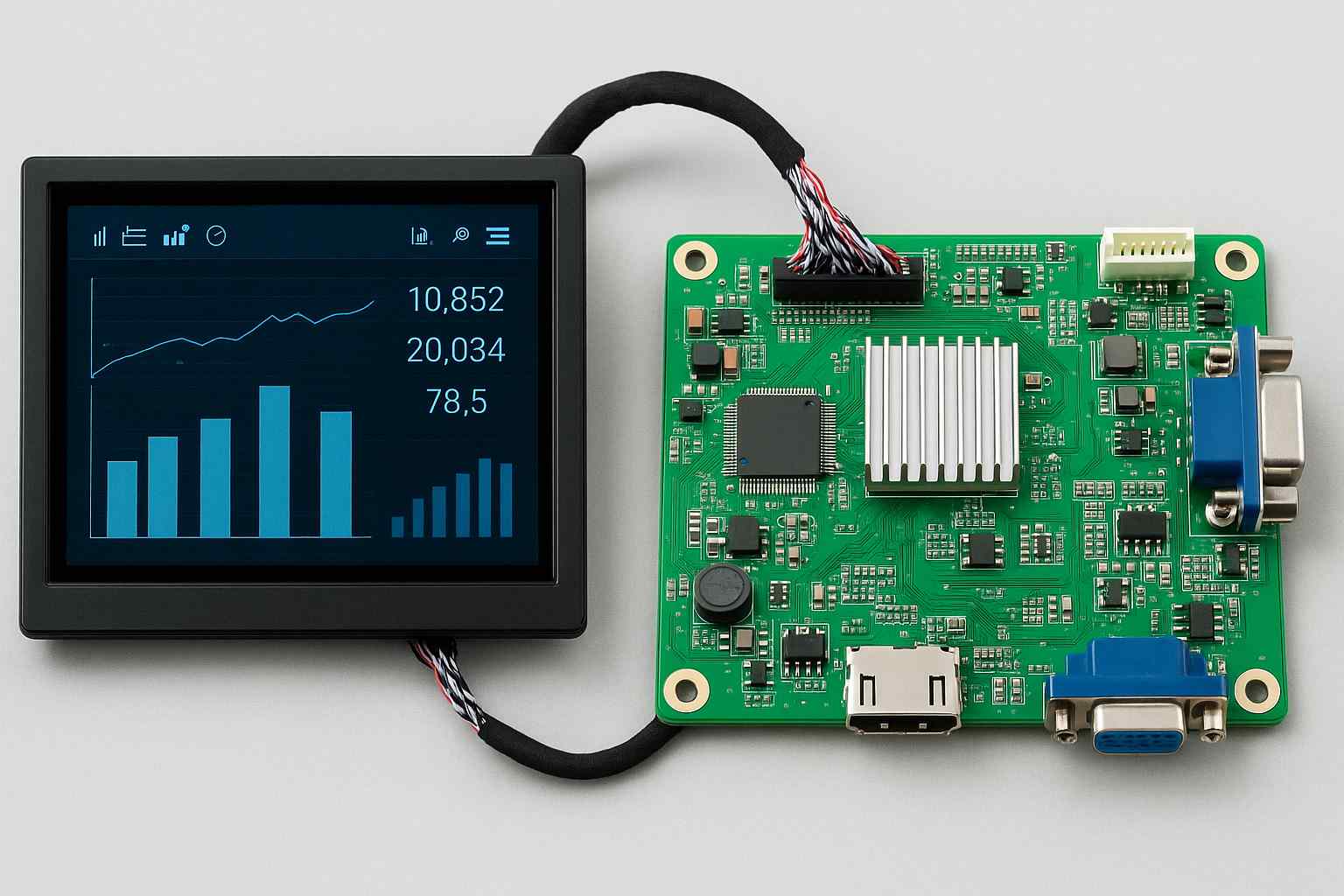

在液晶显示系统中，驱动板是连接屏幕与主控系统的“桥梁”。它负责接收来自主控板的信号，并将其转换为液晶屏能够理解的时序、电压与背光控制指令。没有驱动板，液晶屏只是“没有灵魂的玻璃”。

但在设备研发或采购时候中，很多人都会产生疑问：

1、“同样尺寸的 LCD 液晶屏，驱动板能否直接通用？”

2、“不同品牌、但相同尺寸的屏幕是否能共用驱动方案？”

这些问题看似简单，却牵涉到接口标准、信号协议、分辨率匹配、电压逻辑与背光控制等多方面因素。

一、驱动板与液晶屏的关系

液晶屏本身并不能直接显示图像。它需要驱动板来完成以下任务：

1.信号转换：将来自主板的 HDMI/VGA/TTL 等信号，转换为液晶屏能理解的 LVDS 或 eDP 时序信号；

2.供电管理：为液晶屏提供稳定的逻辑电压（一般 3.3 V 或 5 V）与背光电流；

3.时序控制：根据屏幕型号输出正确的行、列扫描信号；

4.色彩处理：部分驱动板内置图像增强、Gamma 校正、电平补偿功能。

因此，驱动板的设计会严格依据液晶屏的规格书而定，特别是接口类型、分辨率与背光参数。即使尺寸相同，不同型号的液晶屏也可能完全不兼容。

二、同尺寸屏幕，驱动板可以通用吗？

很多人误以为只要屏幕尺寸一样，比如两个 5.7 英寸或两个 10.1 英寸的屏，就可以共用驱动板。实际上，这种判断是错误的，尺寸只是物理参数，决定了屏幕的外观大小，但并不代表内部结构一致。影响驱动板兼容性的核心有以下几个因素：

1. 分辨率不同，驱动板就不兼容

同样是 5.7 英寸屏，有的分辨率是 640×480（VGA），有的是 800×480（WVGA），甚至 1024×600（WSVGA）。

驱动板的时序输出频率、像素时钟（Pixel Clock）、行列周期都与分辨率直接相关。如果时序不匹配，屏幕就会出现花屏、闪烁甚至无法点亮。

例如：

AUO G 057 VN 01 V 2：640×480

Innolux AT 056 TN 52：800×480

虽然尺寸几乎一样，但驱动板完全不能共用。

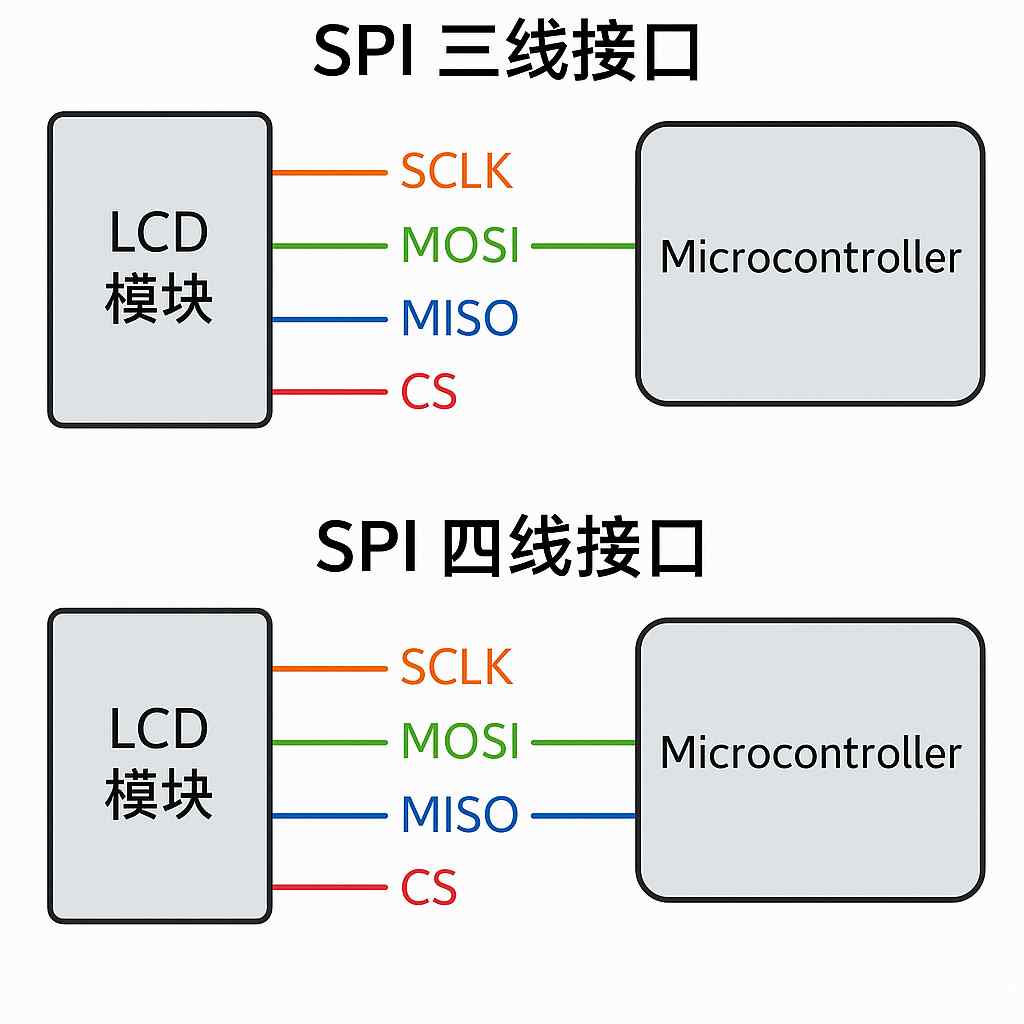

2. 接口类型不同，信号线不匹配

常见接口包括：

TTL 接口（并行信号，一般用于小尺寸）；

LVDS 接口（差分信号，主流工业屏使用）；

eDP 接口（高分辨率笔记本、医疗屏）；

MIPI 接口（手机与便携设备常用）。

同尺寸屏若接口不同，驱动板就完全不通用。例如，5.7 英寸 LVDS 接口的屏无法用 TTL 驱动板点亮。

3. 电压与信号位宽差异

液晶屏驱动电压有 3.3 V、5 V 甚至 12 V 版本；信号位宽有 6-bit、8-bit 两种（对应显示色数 262 K 或 16.7 M）。

驱动板电压若输出错误，轻则不亮，重则烧屏。

因此，即便尺寸、接口相同，若信号位宽不同，仍需修改驱动固件。

4. 背光参数差异

屏幕背光电流、驱动电压与 LED 串并结构各异。

例如某屏为 8 串 6 并（8 S 6 P），另一屏为 6 串 8 并（6 S 8 P），驱动板若直接共用，可能导致亮度异常或背光驱动 IC 过载烧毁。

同尺寸≠可通用

只有当分辨率、接口类型、信号位宽、电压、背光参数完全一致时，同尺寸屏才可能共用驱动板。而这种情况往往只存在于同型号、同品牌、同批次的屏幕中。

三、不同品牌、相同尺寸的液晶屏，驱动板能通用吗？

这是另一个常见误区。不同品牌（如 AUO、BOE、Tianma、Innolux）即使生产相同尺寸的屏，也有大量结构性差异。

1. 时序控制器（T-CON）设计不同

每家面板厂的 T-CON 控制逻辑不同，即使接口标准一样，信号时序也会有微小偏差。

例如：

AUO 的 LVDS 时序多以 JEIDA 标准为主；

京东方（BOE）多数采用 VESA 时序。

两者的位顺序不同，若直接共用驱动板，会导致图像色偏或乱行。

2. Gamma 曲线与色域补偿不同

不同品牌的屏幕 Gamma 曲线和色域覆盖率不同（如 50%NTSC、72%NTSC），驱动板需加载对应的 EDID 或 Gamma 表。

否则，画面会偏蓝、偏暗或层次不清。

3. 背光接口与亮度控制方式不同

部分品牌采用独立亮度 PWM 引脚，部分则集成在 LVDS 线上；背光开关逻辑（高有效或低有效）不同。

若驱动板逻辑与之不符，背光可能无法点亮或常亮不灭。

不同品牌即使尺寸一致，驱动板也不能直接通用。

需要根据具体型号参数表重新配置驱动板固件，甚至更换接口排线。

四、如何判断驱动板是否可通用？

工程上判断驱动板能否兼容另一款工业液晶屏，需对比以下五项核心参数：

判断项目	必须一致	说明
屏幕型号	√	同型号最保险
分辨率	√	决定时序输出
接口类型	√	TTL / LVDS / eDP 不可混用
信号位宽	√	6-bit 与 8-bit 不兼容
背光参数	√	电流、电压必须匹配
电源电压	√	超压可能烧毁屏
控制逻辑	可调整	可通过刷程序解决

如有任意一项不符，就必须重新配置或更换驱动板。

五、驱动板“半通用”的解决方式

为了方便开发，一些厂家推出了“多制式通用驱动板”，支持多分辨率、多接口输出。例如：

多信号输入接口（HDMI + VGA + AV + USB）

多种输出接口选择（LVDS、TTL、eDP 可选）

可刷固件或自定义 EDID 参数

背光电流可调、PWM 亮度控制

此类驱动板通常用于开发阶段或维修替代。但仍需通过跳线或程序配置与具体屏幕参数匹配，否则也无法完全通用。

对于工业设备制造而言，建议选用与液晶屏型号对应的专用驱动板，以保证长期稳定与一致性。

六、通用驱动板使用时的注意事项

如果确实需要测试或临时替代，请特别注意以下几点：

1.查阅液晶屏规格书：获取引脚定义、逻辑电压、背光电流、时序参数。

2.检查接口定义是否完全一致：特别是电源脚与信号脚顺序，否则可能烧板。

3.测试前逐步上电：先断开背光，只测试逻辑信号；确认显示正常后再接背光。

4.背光驱动电流不要超过规格值：过流可能导致 LED 背光过早老化。

5.保持良好接地与屏蔽：工业设备中电磁干扰强，接地不良容易出现闪屏或花屏。

6.固定结构与防震：驱动板应远离高温与震动源，可增加隔离支架与防震垫。

七、如何快速确定匹配方案

在工业显示项目中，工程师通常按以下步骤操作：

1.先在 leehon 等数据库中查找屏幕型号(如没有找到，可以联系客服咨询)；

2.确认接口类型、分辨率、信号位宽与供电参数；

3.与驱动板厂家提供的固件列表对比，选择最接近的配置；

4.若无完全匹配型号，则与驱动板厂家沟通定制固件；

5.测试点亮后，通过示波器检测时序波形，确认兼容性。

通过这种方法，可以最大程度地保证不同液晶屏之间的替换兼容，而不是盲目“拼装”。

八、驱动板能否通用，取决于匹配精度

情况	通用性
同品牌、同型号液晶屏	可以通用
同品牌、同尺寸但不同型号	需重新匹配时序
不同品牌、同尺寸	基本不通用
不同接口（TTL / LVDS / eDP）	绝不通用
定制驱动板 + 修改固件	可实现兼容

在选择液晶屏驱动板时，建议始终以屏幕型号为核心依据，配套选型、严格验证，而不是仅凭尺寸或品牌做判断。液晶屏与驱动板之间更像“专属绑定”关系。尺寸相同只是外观一致，真正决定能否共用的，是分辨率、接口标准、信号逻辑、背光电流与时序匹配。对于追求长期稳定的工业设备来说，通用不是目标，稳定才是标准。
