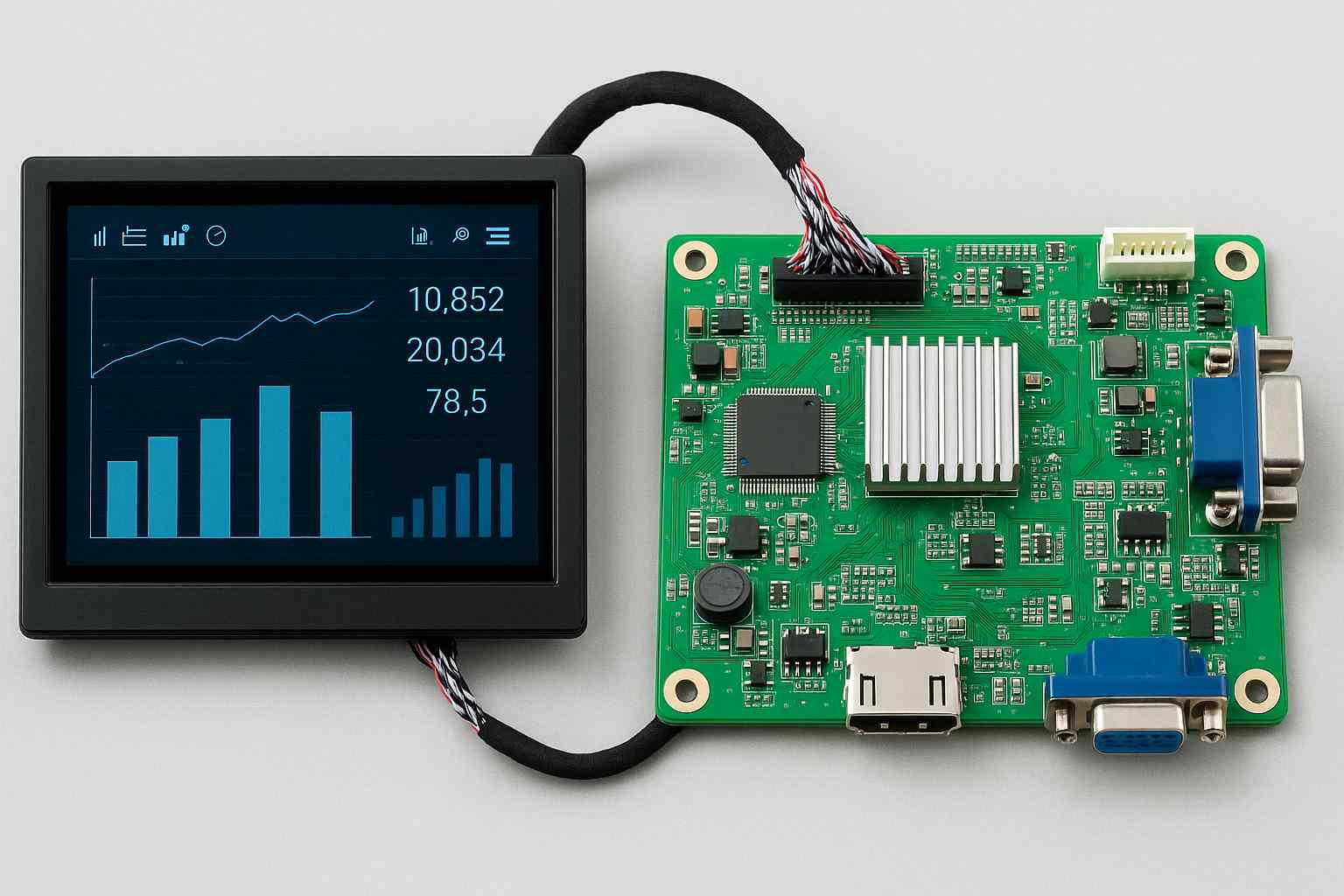

LCD工业液晶显示屏驱动板工作原理

在工业自动化、医疗设备、车载终端、PLC 控制系统等领域，液晶显示屏（LCD）是最关键的可视化输出部件之一。而驱动板则是液晶屏的“控制中枢”，负责将外部的图像信号（VGA、HDMI、LVDS、MIPI、eDP 等）转换为液晶屏能够理解的时序信号、电压信号与背光控制信号。

投诉点来说：工业液晶屏驱动板=图像信号解码电路+时序控制逻辑+电源与背光驱动系统。它承担了“从数字信号到显示像素”的全部中间环节。

工业液晶显示系统总体架构

一个完整的LCD工业显示系统主要由以下模块组成：主控系统（如 ARM/PLC）、视频输出接口（LVDS/eDP/HDMI/VGA）、液晶驱动板（（（图像信号解码芯片、时序控制芯片（T-CON）、电源管理模块（DC/DC、LDO）、背光驱动模块（LEDDriver）、接口输出（LVDS/RGB/MIPI）））、液晶显示模组（LCDPanel+背光+扩展接口）

驱动板的任务就是把主控输出的复杂视频信号（可能是 HDMI、VGA 或数字 RGB），转换为特定面板接口时序，同时为 LCD 提供工作电压和背光电流。

LCD 驱动板的主要组成部分

模块	功能描述
主控解码芯片	接收外部信号（HDMI/VGA/DP等），解析并生成标准图像时序。
T-CON	生成液晶面板扫描信号、行列驱动时序和像素数据同步信号。
电源管理模块	负责提供多路稳定电压（3.3V、5V、12V、AVDD、VGH、VGL等）。
LED背光驱动模块	提供恒流源驱动LED背光，支持PWM亮度调节。
MCU控制模块（OSD/菜单）	实现屏幕菜单、按键、亮度、对比度等控制功能。
接口模块（输入/输出）	包括VGA、HDMI、LVDS、MIPI、RS232、UART、I²C等接口。
存储单元	存储面板参数、分辨率配置与色彩校正数据。

信号处理工作原理

视频信号输入阶段

工业驱动板可以接收多种信号输入源：

输入类型	信号性质	应用场景
VGA (RGBHV)	模拟信号，15-pin	工控电脑、旧PLC主板
HDMI / DVI	数字信号，TMDS编码	工控主机、嵌入式系统
LVDS / eDP	数字差分信号	ARM主板、工业计算机
MIPI DSI	高速串行信号	便携式终端、ARM平台
复合视频 (CVBS)	模拟视频	安防监控系统

驱动板中的 Scaler 芯片（如 RealtekRTD 2556、NovatekNT 68676、AnalogixANX 系列等）会自动识别输入信号格式（分辨率、时钟频率、行/场同步），并完成信号采样、解码、像素格式转换。

图像解码与缩放

Scaler芯片通过内置的 A/D 转换器（ADC）与图像缩放引擎，将输入的模拟或数字信号转换为标准数字图像数据流（如 RGB 24-bit）。

内部处理流程如下：输入信号→ADC 采样→TMDS 解码→色彩空间转换（YCbCr→RGB）→缩放与滤波→Gamma 校正→时序同步输出，此阶段确保输出信号与目标面板分辨率完全匹配。

时序控制（T-CON）

T-CON（TimingController）是 LCD 模组的核心控制器。驱动板通过 I²C 或 SPI 接口配置 T-CON 寄存器，控制以下信号：

信号类型	功能
CLK	行扫描时钟
HSYNC / VSYNC	行同步与帧同步
DE (Data Enable)	数据有效区标志
RGB Data	每个像素的色彩数据（6bit/8bit/10bit）
VCOM / VGH / VGL	液晶电压驱动信号
Gate / Source Control	控制TFT晶体管的导通与关断时序

时序精度对显示质量至关重要，任何时钟抖动都会导致闪屏或拖影。

电源管理与稳压

液晶屏和背光系统需要多组不同电压：

模块	典型电压	功能
主逻辑电路	3.3V / 1.8V	控制IC、通信接口
液晶驱动电源	AVDD（10~15V）	模拟信号电源
栅极驱动	VGH（+15~20V） / VGL（-5~10V）	控制TFT开关
背光电源	12V / 24V	LED恒流驱动

驱动板上通常使用：

1. DC/DC 升压电路（BoostConverter）提供 VGH；
2. LDO 稳压器提供低噪声数字电源；
3. 电源时序芯片（如 RT 8550）控制上电顺序，防止液晶闪烁。

背光驱动与亮度控制

液晶本身不发光，必须依赖 LED 背光系统。

驱动板集成 LEDDriver 模块，通过恒流方式驱动 LED 阵列。

控制原理：

1. 恒流通道（4——8 路）保证亮度一致性；
2. 通过 PWM 信号（200 Hz——20 kHz）调整亮度；
3. 支持“背光开关控制（BL_EN）”和“亮度调节（PWM_DIM）”输入；
4. 加入过流、过温、开路保护电路，确保可靠性。

高端工业型驱动板还支持：

1. 自动亮度传感（ALS）；
2. 环境光调节（AdaptiveBrightness）；
3. 背光电流反馈以延长寿命。

OSD与控制

OSD 是驱动板中的嵌入式 MCU 功能之一。通过按键板或 UART、RS 232 通信控制，可实现：

1. 亮度、对比度、饱和度、色温调整；
2. 输入源选择；
3. 图像翻转、镜像；
4. 屏幕菜单显示；
5. 面板参数写入 EEPROM。

驱动板 MCU（如 STC、8051、ARMM 0 系列）与主芯片协同工作，负责参数管理与用户界面显示。

工业驱动板的设计特性

工业应用要求驱动板必须具备更强的可靠性：

设计维度	工业要求
工作温度	-20°C ～ +70°C（部分 -40°C ～ +85°C）
EMI抗扰度	IEC 61000-4-3 ≥ 10V/m
静电防护（ESD）	±15kV 空气，±8kV 接触
长时间稳定性	支持7×24小时运行
输入保护	过压、反接、浪涌保护
结构防护	抗震、防尘、防潮、防腐蚀PCB涂覆
电源冗余设计	支持宽压输入（9–36V DC）

此外，工业驱动板还经常具备：

1. RS 232 远程调试接口；
2. LVDS 双通道输出（适用于 FHD 屏）；
3. 可编程 Gamma 校正与色温曲线；
4. 掉电存储（EEPROM）防止设置丢失。

信号时序的整体流程

以下是驱动板从信号输入到液晶显示的完整过程：

• 主控输出→驱动板输入端(HDMI/LVDS/MIPI)
• Scaler 芯片识别信号格式
• 图像数据解码与缩放
• T-CON 生成行列扫描时序
• 驱动板电源模块提供 VGH/VGL/VCOM
• 液晶分子旋转→光学滤波→形成图像
• LEDDriver 恒流输出→提供背光

这其中，每个阶段都有精密的同步关系：例如，一帧（Frame）由多行（HSYNC）组成，每行由多个像素时钟（PCLK）组成。驱动板通过时钟同步确保图像不撕裂、不闪烁。

常见故障与调试思路

现象	可能原因	排查与解决
黑屏	无信号输入 / LVDS线松动 / 面板供电缺失	检查输入源、供电及排线接触
花屏	LVDS极性或位宽错误	重新配置面板参数
无背光	LED驱动保护 / PWM信号无输出	检查BL_EN及PWM_DIM电平
屏幕闪烁	VCOM或时序异常	调整T-CON参数
发热	电源模块效率低或过压	检查DC/DC芯片负载与电压
色偏	Gamma曲线配置错误	重新烧写EEPROM参数

LCD 工业液晶显示屏驱动板，是连接主控系统与液晶面板的桥梁。它的工作原理可概括为三大核心环节：信号转换→时序控制→电源与背光驱动。在工业领域，它承担着从复杂数字信号到稳定画面输出的全部逻辑处理，是液晶显示系统中最重要、最容易被忽视的技术核心。

优秀的工业驱动板应具备：

• 稳定的电源设计与时序控制；
• 宽温、抗干扰能力；
• 模块化接口兼容性；
• 可编程、可校正的显示输出；
• 满足 IEC 61000 与 EMC 标准的防护性能。
