LCD液晶屏中STN和HTN显示有什么区别？

如果把整个位于“LCD液晶屏家族”里的技术谱系摊开看，STN和HTN其实都是TN技术的进阶分支，只是面对的时代、成本压力和应用场景不同。很多人只记得“STN好一点、HTN便宜一点”，但到底好在哪里、差在哪里、在项目选型时怎么用，其实很少有人系统梳理过。

下面精显科技就用一篇相对系统、但尽量通俗的文章，从LCD体系出发，把STN与HTN的区别、各自适合的应用场景，以及在现代工程选型中的位置说明白。

一、STN/HTN在LCD体系里的位置

在液晶显示的世界里，常见的分类有很多种，从工程选型角度看，可以先粗分两大阵营：

一类是被动矩阵、驱动简单、速度偏慢的传统LCD，比如TN、HTN、STN这类字符屏、段码屏、点阵屏，它们结构相对简单、功耗低、超长寿命；

另一类是主动矩阵TFT-LCD，也就是今天手机、电脑、工控HMI、医疗显示常用的TFT屏，像素级别有独立开关，刷新快、色彩好。

STN（超扭曲向列）和HTN（高扭曲向列）都属于TN技术的“变种”。可以想象TN是基础款，HTN是轻度增强版，STN则是为了提升显示效果而把扭曲做到极致的高配版。

如果用一句话定位它们在LCD家族中的角色：

1、TN负责“能亮就行”的最低成本字符/段码显示；

2、HTN在TN基础上稍微提高对比度和视角，让画面不那么难看；

3、STN则承担起在被动矩阵时代做“图形显示”“汉字菜单”的任务，在没有TFT的年代，它是黑白图形屏的主力。

理解了这一点，再去看它们的差异，就容易多了。

二、物理结构的核心差异：扭曲角度有多大

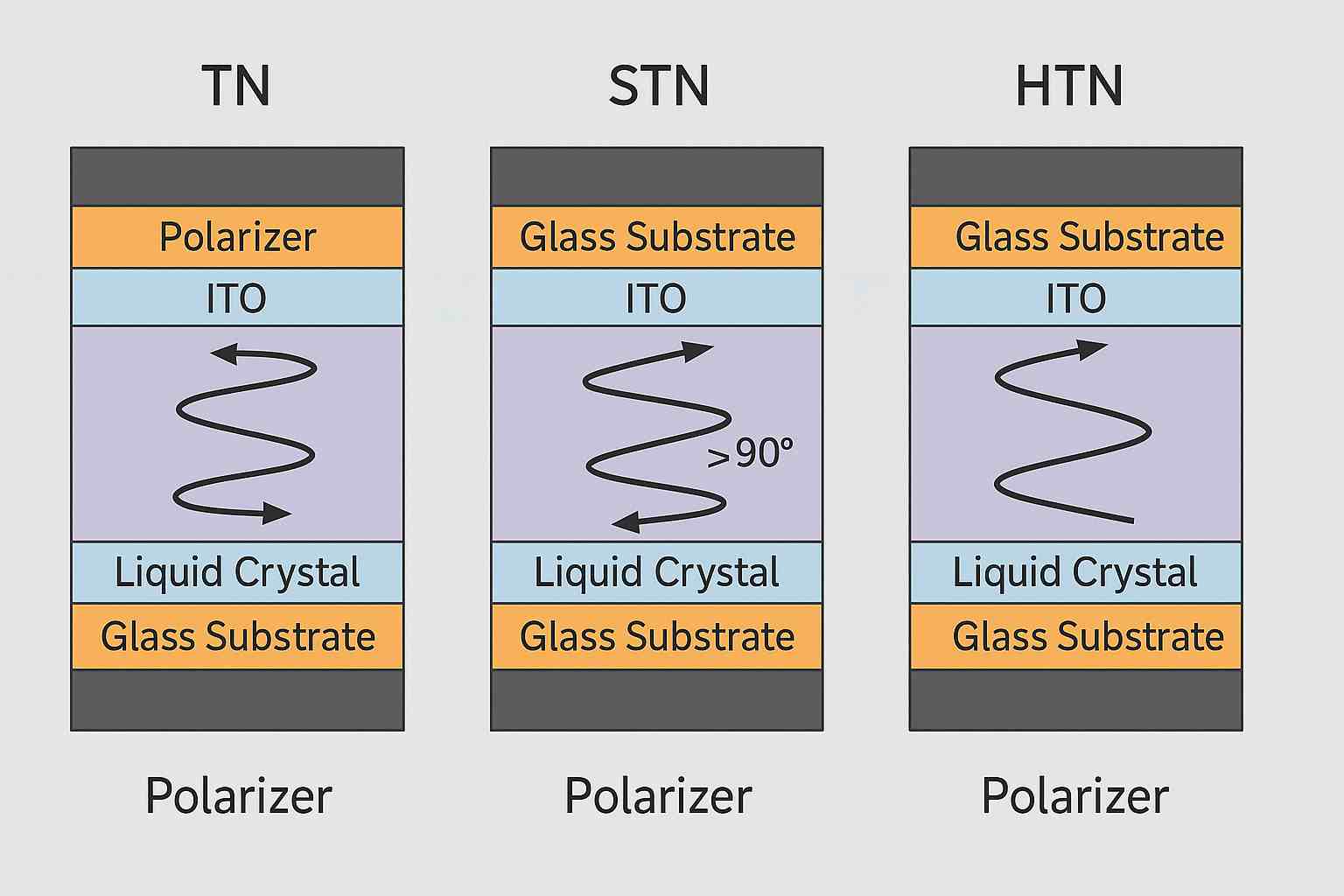

所有TN家族的液晶屏，基本结构都类似：上下两片玻璃基板，中间夹一层液晶分子，两侧贴偏光片，再配合电极图形、电路和背光，就构成了最简单的液晶显示单元。区别主要来自液晶分子在无电场时的“扭曲角度”。

普通TN的扭曲角大约在90°左右，可以理解为液晶从底板到顶板旋转了四分之一圈。这样设计的好处是制造、驱动都比较容易，但对光的调制能力有限，导致对比度和视角都不算好。

HTN的思路是在TN的基础上“多扭一点”。它把扭曲角度适当加大，一般控制在90°——110°这个区间。由于液晶分子扭得比TN多，对光线的相位变化和偏振情况会有一些改善，电压—透过率曲线变陡一点，对比度和视角都会有所提升，但整体结构和TN仍然很接近。

STN则走了另一条极端路线，名字里的“Super”就说明了这一点。它把扭曲角度拉大到180°——270°，液晶分子从底到顶可以整整转半圈甚至更多。扭得越多，电光响应曲线越陡，在多路扫描时仍然能保持黑白差异明显；但同时，色偏、响应速度和驱动复杂度的负担也被一并带来了。

在直观比喻一点就是：TN是轻轻拧了一下的毛巾，HTN是稍微多拧一点，STN则是用力拧得很紧。拧得越紧，水（也就是信息）挤得越干净，但花的力气也越大。

三、从“看到什么”这个角度：显示效果的对比

用户和工程师在实际使用LCD液晶屏时，最直观的感受来自四个方面：对比度、视角、灰阶和动态表现。

对比度是判断一块屏“好不好看”的第一指标。HTN相比于传统TN，对比度会有一定提高，黑更黑、白更白一点，但整体仍然偏“实用型”，多用于数码管风格的显示界面。STN在这方面则明显占优：得益于更陡峭的电光曲线和合理的光学设计，它可以在高多路扫描下仍保持较高对比度，尤其适合显示细小文字和图形线条，边缘不会糊成一片。

视角上，两者都比不上现代IPS/TFT，但放在被动矩阵LCD的语境里，差异依然明显。HTN的左右视角会比TN好一些，但上下偏视时仍容易出现反白、发灰的问题，人站在屏的下方或上方时，数字看起来会变浅。STN通过超扭曲和补偿膜设计，把四个方向的可视区域都拉宽了一些，太斜角度下虽仍会有色偏，但文字、汉字在较大范围内更容易辨认。

灰阶和色彩方面，HTN通常工作在单色或者非常有限的灰度条件下，典型就是黑底白字或者白底黑字，适合数据、状态类信息。STN则可以通过时间灰阶算法实现多级亮度变化，再配合不同颜色的背光（黄绿、蓝、灰白），整体观感会更像“图形屏”，可以承载菜单界面、图标和简单图像。

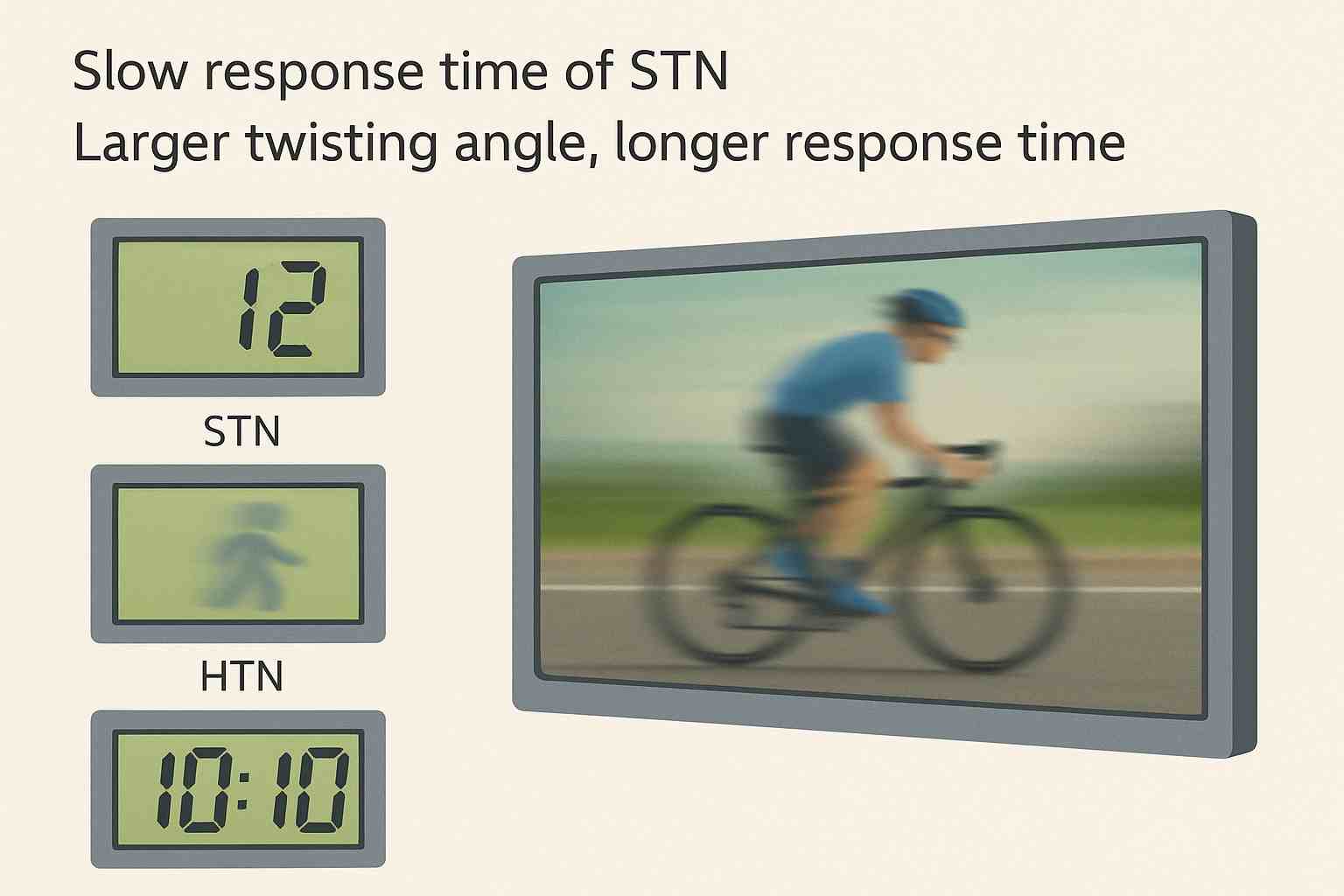

动态表现是STN的软肋。扭曲角度越大，液晶分子响应时间越长。HTN的扭曲角不算极端，响应速度接近TN或略慢，刷新数字、简单图标时不会引人注意；STN在大扭曲下的响应速度明显慢于前两者，低温环境或频繁刷新图形时，拖影感会非常明显，因此并不适合播放视频和复杂动画。

如果只需要显示数字和少量字母，HTN带来的提升已经够用；如果希望在LCD上实现汉字菜单、图标和简单界面，传统做法就会倾向STN，而不会考虑HTN。

四、从驱动和分辨率能力看：谁能撑起更复杂的界面

光学表现之外，从工程角度看，驱动方式和分辨率能力也是区分STN与HTN的关键维度。

被动矩阵LCD的本质是“行列扫描”。行越多、列越多，驱动难度越大，多路扫描带来的串扰、对比度下降问题就越明显。普通TN面板支持的扫描路数有限，做段码、简易字符屏没问题，但一旦想做大分辨率点阵屏，就捉襟见肘。

HTN的电光曲线比TN陡一些，可以支持略高一些的扫描倍数，但整体还是偏向低路数应用，适合集成在小型驱动芯片里，用于1/4、1/8、1/16这种扫描规模，面向段码和低分辨率字符显示。

STN的超扭曲结构则专门为高多路扫描做了优化，在1/64、1/128甚至更高的扫描倍数下，仍然能保持相对可接受的对比度。这使得STN非常适合做128×64、240×128、320×240等分辨率的点阵屏，再加上带缓冲和字库的控制驱动IC，就能呈现中文菜单、图标乃至波形界面。

换句话说，HTN更像是传统TN的“小修小补”，解决的是低分辨率字符/段码场景的体验问题；而STN则让被动矩阵LCD迈入了“图形化时代”。在TFT大规模普及之前，凡是需要图形和汉字显示的黑白屏项目，绝大多数是STN，而不是HTN。

五、功耗、成本和可靠性

任何一个LCD技术要活在真实项目里，必须经得起功耗、成本和可靠性的平衡考验。STN和HTN也不例外。

在功耗层面，STN与HTN都是被动矩阵方案，没有像TFT那样每像素一个晶体管，整屏的寄生电容和驱动功耗相对可控，特别是静态显示时，功耗可以做得非常低，这一点是它们共同的优势。若把同尺寸、同亮度的被动矩阵屏和TFT屏放在一起比较，不考虑高刷新和多灰阶，前者往往更省电。

两者之间，小幅扭曲的HTN由于结构简单、液晶层的电容特性相对温和，在同样多路扫描条件下的驱动功耗会略优于STN。STN为了支撑高路数，需要更复杂的驱动波形、较大的电压摆幅，液晶层的电容负载也更大，在动态刷新和高多路场景中，驱动功耗会有所上升。

成本维度上，HTN由于基本工艺接近TN，只在配向角度和部分工艺窗口上有强化，材料和制程成本增加有限；而STN为了克服大扭曲导致的色偏和视角问题，往往需要专门的补偿膜、更苛刻的配向控制，对偏光片也有附加要求，整体成本明显高于TN/HTN。如果再叠加复杂的驱动IC，整套方案的价格会进一步抬升。

从可靠性看，两者在结构上都属于“成熟的被动矩阵LCD”，其实表现都不错。宽温能力、抗振动能力、湿热存储性能，只要工艺控制得当，通常能满足工业、车载和消费类多种场景。对于极端环境（如高低温循环、长期阳光直射等），更重要的往往是封装和背光设计，而不是STN/HTN本身的差异。

因此，从“工程现实”的角度看，如果是极致价格敏感、界面简单的产品，HTN是更合理的选择；如果希望在不使用TFT的前提下实现相对复杂的图形和汉字显示，则STN的价格溢价一定程度上是值得的。真正要驱动项目做出选择的，是界面复杂度和用户体验，而不是硬要争论STN/HTN谁更先进。

六、把差异放到场景里：几类典型应用的对比

为了更直观地理解STN与HTN在LCD液晶屏上的不同角色，可以选几类典型应用来对比。

家电控制面板、简单电子仪表是HTN最常见的舞台。诸如空调室内机、取暖器、简单温控器、壁挂炉控制板，这些产品显示的核心内容是数字、少量图标以及几个工作模式指示。界面不复杂，但用户会从不同角度去看屏幕，希望数字清晰可读、不刺眼也不过分灰暗。在这种场景下，HTN相比TN能提供更好的对比度和视角，而成本增加不大，是非常合适的选择；上STN甚至TFT，反而会让整机售价难以控制。

工业面板、医疗仪器、车载副屏等场景，则更偏向STN或直接用TFT。很多早期医疗设备和便携仪表曾大量采用STN点阵屏，利用128×64或更高分辨率的面板配合控制IC，显示报警信息、菜单列表、曲线趋势，在当时是平衡成本与可视信息量的主流方案。随着TFT价格下降，这类场景逐步过渡到彩色TFT屏，但在某些对色彩要求不高、对功耗和寿命要求极高的应用中，STN仍然是可靠选项。

车载和户外设备则是另一类典型。如果只做简单数字显示，如胎压、温度、电池电量等，HTN的低成本和良好视角足以满足需求，并且宽温性能优良；如果做图形仪表盘、导航、地图等内容，现代项目几乎都会直接上TFT甚至IPS，STN和HTN在这里基本退出舞台。这也从侧面说明：当界面复杂度跨越某个阈值之后，再怎么优化被动矩阵结构，也很难与主动矩阵竞争。

七、放在现代LCD项目里：STN/HTN还怎么用？

如今做一款新产品，绝大多数工程师在LCD选型时，第一反应已经是TFT：色彩好、接口成熟、驱动生态完善，看起来也更“有时代感”。在这样的背景下，再讨论STN与HTN的区别，必须回答一个现实问题——它们还有没有用武之地？

答案是：有，而且比想象中多，但集中在两个方向。

一方面是在存量产品和长寿命工业类项目中。很多成熟的设备平台已经围绕STN或HTN打造了整套结构和电路方案，重新换用TFT需要重做电源、EMC、结构，工作量很大。只要现有方案还能满足市场需求，延续使用STN/HTN有时候反而是风险最低、收益最稳的选择。在这种情况下，理解两者差异，更多是为了平滑替换某些停产型号、做局部升级，而不是推翻整个架构。

另一方面，是在极端功耗敏感、成本敏感的超低端产品中。比如一次性或准一次性的医疗耗材显示、简单传感器终端、价格极度压缩的IoT小节点。这类产品的UI可能只有几位数字或几个状态图标，对色彩和动画没有需求，强调的是“能看、耐用、便宜”。在这里，HTN通常是首选方案；如果需要稍微复杂一些的图形，如简单的曲线或中文提示，又不想为TFT付出过多成本，STN仍有机会发挥作用。

从工程实践的角度看，更关键的是先把应用需求分成几类：只要数字、要不要图形、有没有多语言UI、未来是否打算上线端配手机或PC软件配套。如果答案偏向“轻量、长期稳定、可视信息不多”，那STN/HTN的组合其实是一套经过几十年验证的成熟工具箱。

八、在LCD液晶屏框架下重新看STN与HTN

回到最初的问题——STN与HTN的区别有哪些，放在LCD液晶屏里怎么区分？

可以用三个层次来概括。

在物理结构层面，HTN是扭曲角略大于普通TN的高扭曲向列结构，扭曲角通常在90°——110°，而STN是扭曲角达到180°——270°的超扭曲结构。从工艺角度看，二者都属于TN家族，但STN在扭曲程度和配套光学设计上明显更激进。

在显示效果层面，HTN提供比TN略好的对比度和视角，适合做段码、字符类简单界面；STN则在对比度、视角和分辨率能力上整体优于HTN，可以支撑较高多路扫描和点阵图形显示，但牺牲了一部分响应速度，需要更复杂的驱动和补偿设计。

在工程应用层面，HTN更偏向极低成本、低复杂度的LCD方案，是传统TN的自然升级；STN则承担了“被动矩阵时代图形显示主力”的角色，在早期手机、手持设备、工业仪表、部分医疗仪器中广泛使用。随着TFT普及，新项目更多直接采用主动矩阵技术，STN和HTN的角色逐渐收缩，但在存量产品维护和特定低功耗、低成本场景中，依旧是可靠的选项。

理解这些差异之后，再做LCD液晶屏的选型，就不必纠结于某个名词本身“高不高级”，而是能更聚焦于一个核心问题：在具体项目中，我到底需要怎样的显示效果、怎样的界面复杂度、怎样的功耗与成本平衡。站在这个角度，STN和HTN不再是抽象的技术缩写，而是可供选择的两种工具，各自在LCD液晶模组家族里，有着自己合适的舞台。
