TTL与LVDS信号区别：LCD工业液晶屏EMI性能对比

做工业设备显示链路，真正让人头疼的往往不是“点不亮”，而是“现场一跑就不稳”：画面偶发闪点、花屏、干扰一来就抖、换一根线束就复现不了、过了EMI又在客户现场翻车。很多问题表面看像液晶屏或液晶模组本身，根因却出在信号传输方式——尤其是常见的TTL（并行RGB/CMOS）与LVDS（低电压差分）两条路线。

这里把两者从电气本质讲清楚：信号摆幅、传输形态、回流与共模敏感性如何影响EMI；再把工程层面的“会踩坑的点”讲透：线束长度、连接器、布线规则、端接、地电位差、批量装配一致性。

一、工业屏里说的TTL与LVDS分别是什么

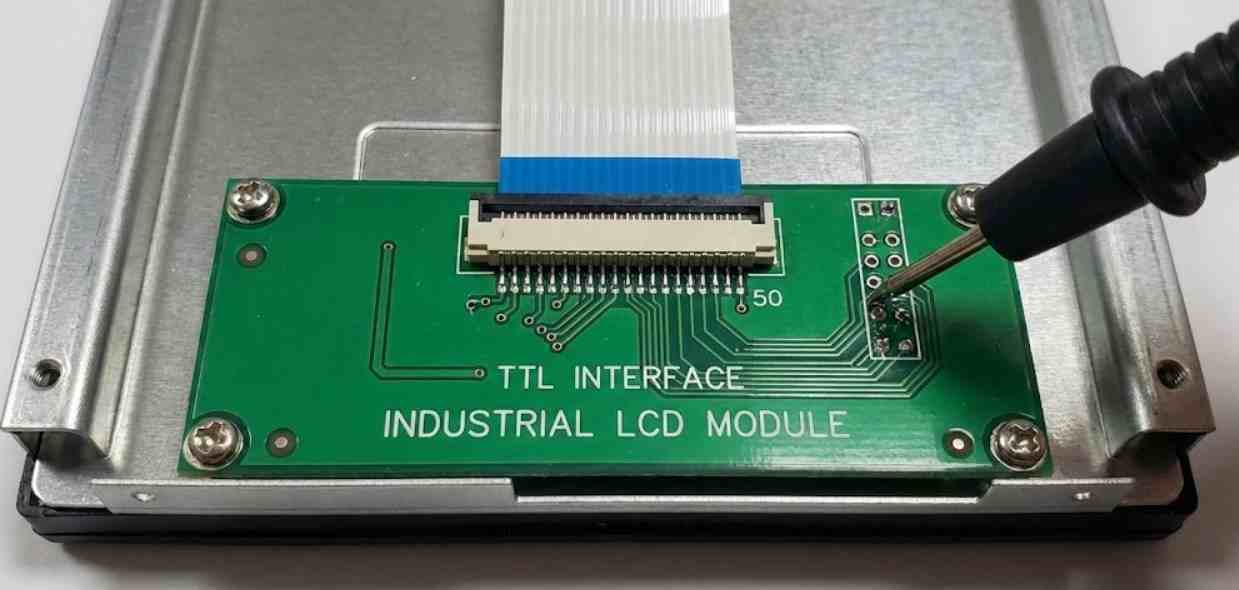

TTL：并行RGB/TTL

很多工程师口中的“TTL屏”，更准确是并行RGB接口（也常被归到DPI、RGBparallel）：主控通过多根数据线同时输出像素位（如18/24bit），再配合像素时钟与同步信号，让液晶模组端的TCON按节拍采样像素。

NXP的LCD接口资料明确描述了这种并行RGB接口：面板TCON可接受最多24bit并行RGB，同时还需要像素时钟与同步控制信号。

也就是说，TTL并不是“某个固定电平”，而是一类单端、并行、多线、依赖时钟采样窗口的传输a方式。

LVDS：低电压差分信号

LVDS是标准化的低电压差分电气接口，ANSI/TIA/EIA-644/644A一类规范定义了其电气特性。

在工业液晶屏/液晶模组领域，“LVDS屏”通常意味着：像素数据被序列化后通过若干对差分线传输（常见数据对+时钟对），再在模组端反序列化进入TCON。它相对TTL的最大特点是差分、低摆幅、对共模噪声更不敏感，也是很多工业场景更容易做稳的原因之一。

二、决定EMI差异的核心：

电压摆幅与传输方式不是一个量级，工业应用讨论EMI，最有效的切入点不是“谁高级”，而是看两件事：摆幅有多大、对共模干扰有多敏感。这两点会直接影响辐射、串扰、地弹与抗扰度。

LVDS的关键电气数据

TI对TIA/EIA-644（LVDS）接口的说明给出非常典型的数据范围：在100Ω负载上，LVDS驱动器产生的差分电压约247mV到454mV，并且具有典型1.2V的偏置/共模电压。这组数据很重要，因为它把LVDS的“低摆幅”量化了：差分摆幅只有几百毫伏，而不是几伏。

TI的LVDS技术概述还指出：LVDS接收器可以容忍一定的地电位差，并结合LVDS典型1.2V偏置来讨论共模范围。这意味着在工业现场常见的“地不干净、地线电位漂移”情况下，LVDS链路天然更有余量。同时，TI资料也解释了LVDS为什么适合高数据率与较低功耗：电流模式、低摆幅让功耗与频率的相关性更弱，并且更利于高速。

TTL/并行RGB：单端、摆幅更大、回流更敏感

TTL逻辑传统定义基于5V供电，逻辑阈值也相对“高摆幅”：TTL输入低电平大致在0–0.8V，高电平大致在2V到Vcc之间。

工业显示里常见的并行RGB并不一定严格用“5VTTL”，大量主控用的是3.3V/1.8VCMOS电平，但它们共同点一致：单端、摆幅远大于几百毫伏，且需要稳定的地参考。摆幅越大、边沿越陡，越容易形成更强的瞬态电流与更高的频谱分量，EMI整改压力会明显上升。

这里不是说TTL一定“过不了EMI”，而是它对工程细节更敏感：回流路径、地弹、串扰、线束走向、连接器接触、像素时钟边沿质量，任何一项松动都可能在屏上变成“偶发问题”。

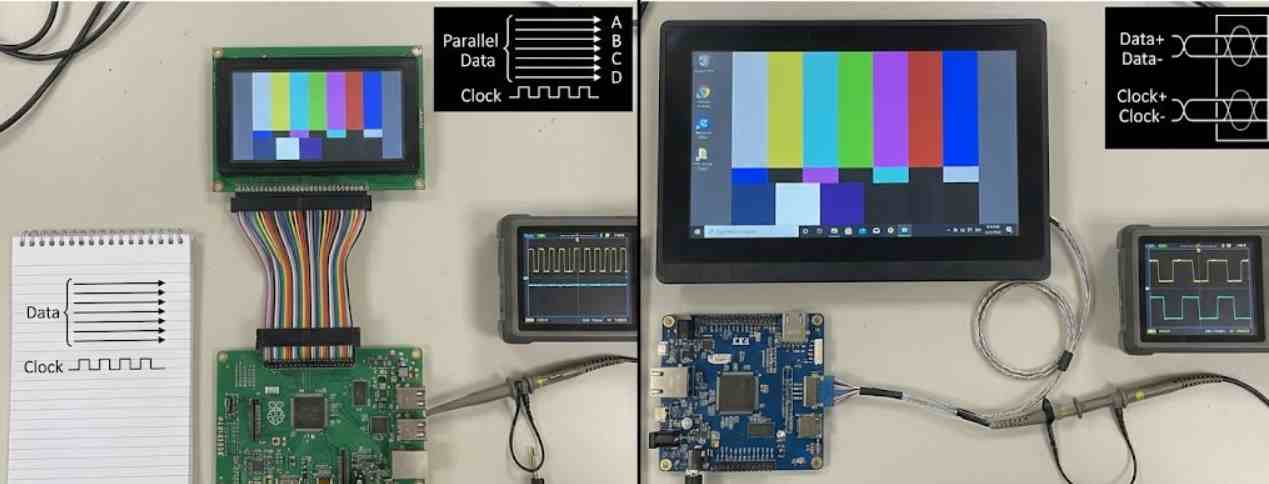

三、TTL“线多且同步”，LVDS“线少且差分”

TTL并行RGB需要哪些线

并行RGB接口除了R/G/B数据线，还需要像素时钟与同步控制信号。NXP对RGB并行接口的描述中就明确出现：HSYNC、VSYNC、DE（DataEnable）以及像素时钟（DOTCLK）等控制信号。

当你从18bit做到24bit，数据线数量继续增加；再叠加背光PWM、复位、I²C/EDID等辅助线，线束宽度、连接器针脚数、装配出错概率都会上来。对工业项目而言，“线多”不仅是成本问题，更是可靠性问题：针脚多、接触点多、震动氧化后更容易出现间歇性接触不良；线束绕行越复杂，回流越不可控，串扰越难压。

LVDS：差分对+端接，线数明显下降

LVDS链路以差分对为单位，常见有数据对与时钟对，端接通常为100Ω差分。TI的LVDS设计资料在示意中反复强调100Ω终端负载与差分电压形成方式。

线数减少带来的工程收益很直接：连接器更小、线束更窄、装配一致性更好，同时差分结构对共模噪声更不敏感。

四、为什么工业更常用LVDS做“更稳的中长连接”

EMI不是抽象概念，它在现场通常表现为三类问题：

1·画面类：闪点、抖动、偶发花屏、边缘噪点
2·触控类：触控漂移、误触（触控与显示共地时尤明显）
3·认证类：辐射超标、传导超标、抗扰度测试易死机或显示异常

TI的资料明确指出LVDS的低摆幅与恒流特性使其更适合高速、低功耗，也隐含了对EMI更友好的基础：开关电压小、瞬态电流更可控。

再叠加差分传输对共模噪声的抵消特性，LVDS通常更适合工业设备里“主板与液晶模组存在一定距离、线束需要绕行、现场有电机/变频器/继电器”的场景。

TTL并行RGB在这些场景下不是不能做，但会更依赖一整套“补救组合”：缩短线束、增加屏蔽、优化地与回流、减缓边沿、降低像素时钟、加串联电阻、重新走线、调整线序……每一项都可能带来成本和周期。

五、不要只看“屏支持什么”，要看“系统能不能做稳”

下面这些点，决定最终交付是“稳定量产”还是“样机可用、量产翻车”。

TTL偏短、LVDS更适合跨板

1·TTL并行RGB更适合板对板或短FPC，距离一长，时钟与数据偏斜、串扰、回流不稳定会快速放大。
2·LVDS因为低摆幅差分与一定的地电位差容忍度，通常更适合跨板连接与更复杂的走线路径。

接地与地电位差：

工业设备经常出现地电位差、地线电流大、机壳接地路径复杂。LVDS资料提到接收端对groundshift有一定容忍度，并结合1.2V偏置讨论共模范围，这是它在工业现场更“抗造”的关键之一。

TTL/单端信号对地参考更敏感，当地不稳时，同样的噪声更容易直接表现为逻辑电平扰动或采样窗口被破坏。

端接与布线规范：

LVDS更像“少而精”，TTL更像“多而散”

LVDS必须把差分阻抗、长度匹配、端接位置做对，错了会直接花屏或误码。
TTL每根线都可能需要串联电阻、线序规划、回流控制，问题分散且更依赖经验；你在EMI整改时也更容易变成“打一枪换一个点”。

成本与维护：

不要只算BOM，还要算返工与一致性

TTL看起来省器件（不需要序列化/反序列化链路），但线束与连接器成本可能更高，现场问题也更难定位。

LVDS可能在接口器件、板级设计上更严格，但线束简单、批量一致性更好，长期维护成本往往更可控。

这类“隐形成本差异”往往决定工业项目是否赚钱。

六、选择建议

更适合TTL（并行RGB/TTL）的典型场景

1·主板与液晶模组距离很短，板对板或短FPC可实现
2·分辨率与像素时钟不激进，现场干扰相对可控
3·团队对RGB时序调试更熟，具备信号测量与整改资源
4·产品强调成本敏感、结构紧凑，且量产装配可控

TTL本质是“简单直连”，当结构天然帮你把距离和回流控制住，它可以很稳定，也很经济。NXP对RGB并行接口的描述也说明该接口能通过可编程极性适配不同面板时序，适合在短链路内做灵活配置。

更适合LVDS的典型场景

1·屏与主板存在跨板连接，线束不可避免要绕行
2·现场有电机、变频器、继电器、强电共地等干扰源
3·对EMI整改成本敏感，希望一次性做稳量产
4·更关注长期可靠性与维护一致性（线束更少、针脚更少）

LVDS的低摆幅（约247–454mV差分）与典型1.2V共模偏置是可核查的数据依据，差分结构与恒流特性也解释了它更容易做出低EMI、可高速传输的系统。

接口选择要与“线束形态”绑定评审

很多项目不是接口理论不行，而是结构把它逼到不可控：

1·TTL方案遇到长线束，后期再怎么补救都像打地鼠
2·LVDS方案如果连接器/线材/端接做错，同样会翻车

选型评审时把“线束长度、路径、屏蔽、接地、连接器”写进决策条件，往往比争论接口名词更有效。

七、常见问题

Q1：TTL和LVDS最本质的差别是什么？

本质在电气与传输方式：TTL/并行RGB是单端并行、多线同步采样；LVDS是低摆幅差分传输。LVDS差分电压典型只有几百毫伏（约247–454mV范围）且共模偏置约1.2V，这种低摆幅差分结构更有利于降低EMI并提高对共模干扰的容忍度。

Q2：为什么同样分辨率，TTL在现场更容易出现闪点/花屏？

并行RGB依赖像素时钟采样窗口，线多且单端，任何串扰、地弹、线长偏斜都可能破坏采样时序。工业现场干扰源多、地参考更复杂，问题会被放大。NXP对并行RGB接口的描述显示其依赖DOTCLK与HSYNC/VSYNC/DE等信号协同工作，时序链路本身就更敏感。

Q3：LVDS是不是就一定能“随便拉长线”？

不能。“更适合中长连接”不等于“无限长”。距离取决于速率、线材损耗、连接器质量、端接与布线。LVDS的优势是低摆幅差分和一定的地电位差容忍度（资料提到接收器可容忍一定groundshift），但仍需要严格按差分链路规范设计与验证。

Q4：工业屏要过EMI认证，选LVDS就稳了吗？

LVDS更容易把基础做稳，但不是“选了就过”。端接、差分阻抗、参考地连续性、线束屏蔽与接地策略仍然决定最终结果。LVDS资料强调低摆幅与恒流特性带来低功耗与更利于高速的特征，但工程实现仍需验证。

Q5：已经定了TTL接口，后期EMI压力大，有没有补救策略？

有，但通常意味着成本与周期增加。常见做法包括：缩短RGB线束与优化走线路径、完善回流与接地、在时钟与数据线上加串联电阻减缓边沿、降低像素时钟或优化刷新策略、增加屏蔽与滤波。若结构允许，也会评估把并行RGB序列化成差分链路再传输（本质是把“长距离段”换成更适合的传输方式）。相关并行RGB信号组成与时序依赖在主控资料中有明确描述，便于你做针对性整改。
