TN液晶显示屏是什么?
TN型液晶显示器又被称为“扭曲向列相(TN)显示”,它是最为常见的一种液晶显示器件了.一些常见的手表、数字仪表、电子钟以及大部分的计算器所用的液晶显示屏其实都是属于TN型器件的。一般只要是笔段式数字显示所使用的液晶显示器件大多都是TN型的器件。因此,这一种液晶器件应该是人们最为熟知的液晶显示屏了。
TN型的液晶显示屏的基本结构原理是:将涂的有ITO透明导电层的玻璃光刻上一定的透明电板图形,再将这种带的有透明导电电极图形的前后两片玻璃基板夹持上一层具有正介电各向异性的向列相液晶材料,然后四周进行密封,形成一个厚度仅仅为数微米的扁平液晶盒子。由于它在玻璃内表面会涂有一层定向层膜,并且进行了一个定向处理,在盒内的液晶分子沿玻璃表面平行排列。但是由于两片玻璃之内的表面定向层定向处理的方向是互相垂直的,液晶分子在两片玻璃之间呈90度扭曲,这就是扭曲向列液晶液晶屏名称的由来了.图1是TN型液晶屏的构造,图二是其原理图。

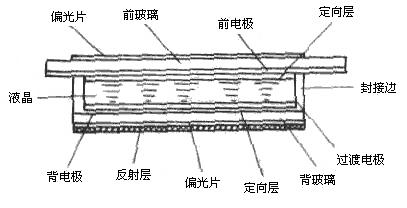

图一 : 典型的TN液晶屏结构示意图

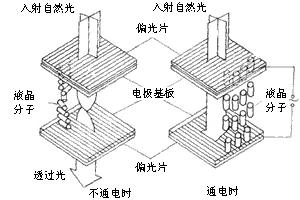

(1) TN型器件分子的排布与透过光的示意图

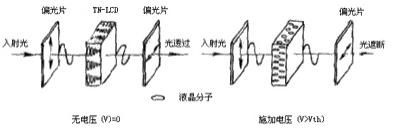

(2)TN型电光效应的原理示意图
图二 TN型液晶显示屏的显示原理图
由于TN型的液晶显示器件之中的液晶分子在盒中的扭曲螺矩远远比可见光波长得多,所以当其沿一侧玻璃表面的液晶分子排列方向一致或者正交的直线偏振光射入之后,其偏光的方向也在通过整个液晶层之后会被扭曲90°再由另一侧射出,因此这一个液晶盒具有了在平行偏振片之间可以遮光的功能,面在正交偏振片之间可以遮光,而在正交偏振片之间可以起到透光的作用和功能。
如果这时在液晶盒子上面施加一个电压并且达到一定的值之后,液晶分子的长轴将会沿电场方向开始倾斜,当其电压在达到大约2倍阈值电压之后,除了电极表面的液晶分子以外,所有的液晶盒内、两电极之间的液晶分子都会变成沿电场方向的再排列.这时,90°旋光的功能会消失,在正交偏振片之间失去了旋光的作用.使得其器件不能够透光.面在平行偏振片之间由于其失去了旋光的作用,使得器件也不再能够遮光.
因此,如果我们将液晶盒子放置在正交或者平行偏振片之间,即可使用给液晶盒通电的办法使得光改变其透过-遮住状态,从而实现其显示.平时我们在看液晶显示屏时会隐约出现黑字,不是液晶在变色,而是液晶显示器件使得光透过或者被吸收所致。
