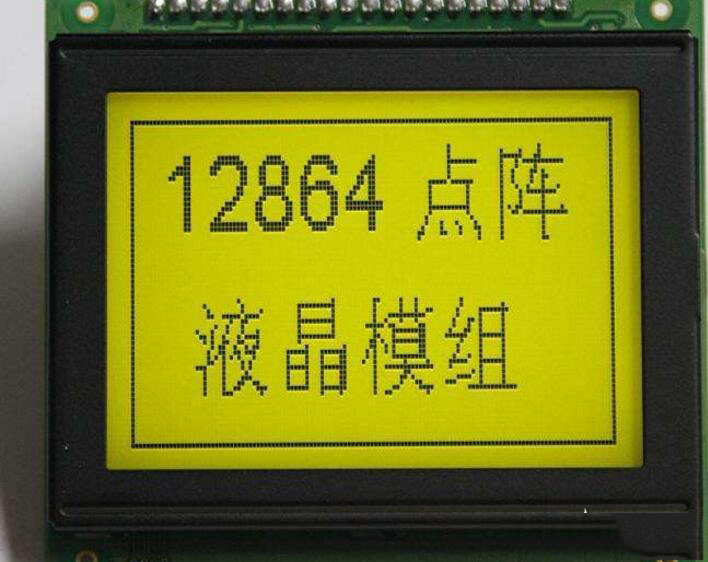

lcd12864液晶显示屏的特点

文章出处：未知人气：发表时间：2018-05-30

lcd12864是带中文字库的128X64是一种具有4位/8位并行、2线或3线串行等多种接口方式，；其显示分辨率为128&TImes;64，内置8192个16*16点汉字，和128个16*8点ASCII字符集。利用该模块灵活的接口方式和简单、方便的操作指令。

lcd12864特点：

1、可以构成全中文人机交互图形界面。

2、可以显示8&TImes;4行16&TImes;16点阵的汉字。也可完成图形显示。低电压低功耗是其又一显著特点。

3、由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

lcd12864基本参数：

（1）低电源电压（VDD：+3.0--+5.5V）

（2）显示分辨率：128&TImes;64点

（3）内置汉字字库，提供8192个16×16点阵汉字（简繁体可选）

（4）内置128个16×8点阵字符

（5）2MHZ时钟频率

（6）显示方式：STN、半透、正显

（7）驱动方式：1/32DUTY，1/5BIAS

（8）视角方向：6点

（9）背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10

（10）通讯方式：串行、并口可选

（11）内置DC-DC转换电路，无需外加负压

（12）无需片选信号，简化软件设计

（13）工作温度：0℃-+55℃，存储温度：-20℃-+60℃
