Innolux群创6.5寸工控液晶屏F065A16-4T1液晶模组面板参数详情

群创InnoluxF065A16-4T1，属于肖像模式（竖屏）a-SiTFT-LCD+In-Cell触控整合玻璃基板，主要用于智能手机、掌上终端与工业手持设备。在移动终端与智能工业控制设备的高速迭代中，显示面板正经历从“模组堆叠”到“结构整合”的演变。传统的TFT-LCD模组由液晶玻璃、触控层、偏光片、背光系统分离构成；而In-Cell触控整合技术的出现，让触控感应电极直接嵌入液晶像素阵列中，实现更薄、更轻、更高集成度的显示组件。群创光电（Innolux）F065A16-4T1就是这类高整合度的代表产品之一。

F065A16-4T1液晶屏采用6.5英寸AAS（AdvancedAmorphousSilicon）全视角液晶技术+In-CellTouch架构，支持竖屏（肖像模式）显示，分辨率720×1560（265PPI），推荐驱动IC包括FT8006S、NT36525、ILI9882系列等，是目前中端手机、工业手持终端与智能控制面板的重要基础元件。

核心参数解析与应用环境

项目	技术参数	工程解读
显示模式	AAS（Advanced Amorphous Silicon），常黑显示	群创自研广视角技术，画面对比度高、灰阶稳定。
分辨率	720×1560，265 PPI	满足主流智能手机与HMI竖屏界面的细腻度需求。
对比度	1500:1 (Typ.)	采用多域液晶配向，黑位纯净，层次丰富。
视角性能	80/80/80/80 (Min.) (CR≥10)	对称广视角结构，确保不同角度下色彩一致。
响应时间	30ms (Tr+Td)	适合触控交互、视频播放等中速动态场景。
色彩表现	16.7M，67% NTSC	涵盖 sRGB 的 95% 左右，色彩自然柔和。
玻璃结构	双层玻璃 0.40+0.40 mm	保证刚性与轻量化的平衡。
背光系统	无背光（大板玻璃）	需配合外部WLED模块，自定义亮度与能耗。
触控集成	In-Cell Touch	触控电极内嵌，降低反射层数，提高透光率。
推荐驱动IC	FT8006S、NT36525、HX83102-D、ILI9882Q 等	支持 MIPI DSI 接口与高帧率驱动。
工作温度	−20°C ~ +70°C	满足手机及轻工业产品环境需求。
对比优势	厚度仅 0.8mm，无需外挂触控层	节省结构空间，提升触控灵敏度与光学一致性。

AAS与In-Cell技术协同的结构创新

1.AAS技术

AAS是群创改良型IPS技术，通过优化像素电极形状与液晶配向角，使光透率提升约10%，视角达80°以上。其常黑显示模式在熄屏时背景深邃纯净，尤其适合手机深色UI与高对比视觉界面。

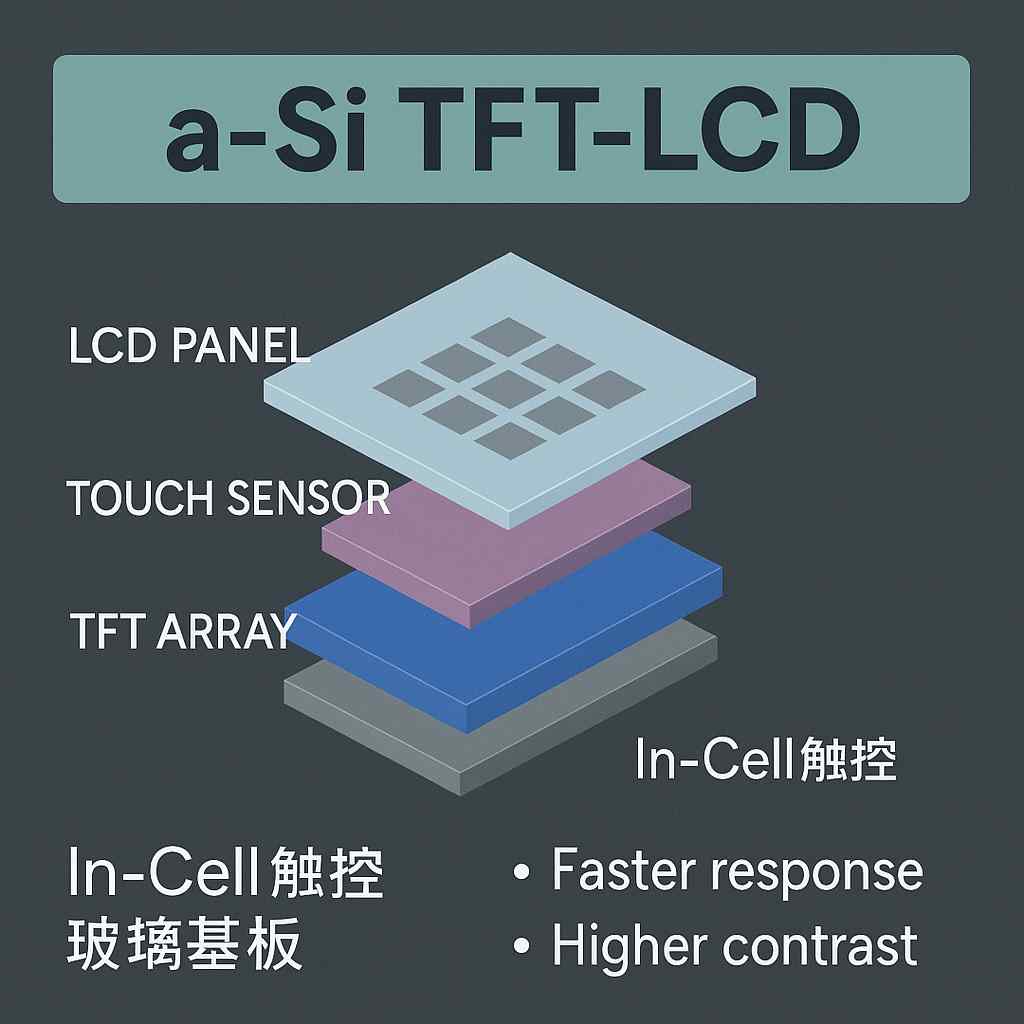

2.In-Cell触控结构

传统触控屏（如G+G或OGS）将感应层贴合在玻璃表面，厚度大且光学反射层多。

In-Cell技术将触控电极嵌入液晶阵列内部，实现：

触控与显示信号一体化；

光线反射层数减少2~3层，透光率提升约6~8%；

厚度降低约20~30%，整体模组厚度仅0.8mm；

信号路径短，延迟更低。

该设计在抗反射、触控灵敏度和功耗控制方面优于外挂式结构，尤其适用于高亮手机与户外便携设备。

四、光学与电气特性分析

（1）对比度与灰阶稳定性

1500:1的对比度得益于常黑模式的液晶取向与精密像素电极控制，使灰阶分布线性平滑。

在不同温度条件下，对比度衰减率低于10%，适合长时间图形显示（如车载仪表与医疗终端）。

（2）色域与色彩饱和度

67%NTSC对应约96%sRGB，能充分覆盖Android与WindowsUI的主色域范围。对于中高端工业与消费产品而言，已经足够支撑细腻显示。

（3）功耗控制

AAS模式下液晶驱动电压约4.5V，配合MIPI接口IC，整体功耗可控制在1.2~1.5W。

相比AMOLED同尺寸屏功耗低约10–15%，但亮度均匀性更高。

五、同尺寸对比

型号	技术类型	分辨率	对比度	亮度	视角	厚度	触控方式
Innolux F065A16-4T1	AAS + In-Cell	720×1560	1500:01:00	0（无背光）	80/80/80/80	0.8 mm	In-Cell
BOE HT065WX1-300	IPS 模组	720×1600	1200:01:00	450 cd/m²	85/85/85/85	2.1 mm	外贴触控
Tianma HX650HD01	LTPS LCD	720×1560	1300:01:00	500 cd/m²	85/85/85/85	1.8 mm	On-Cell
AUO G065HAN02	AHVA 模组	720×1520	1000:01:00	400 cd/m²	89/89/89/89	2.0 mm	无触控

对比：

InnoluxF065A16-4T1的集成度最高，厚度最薄，仅0.8mm；

对比度1500:1居领先水平，满足暗场显示；

无背光设计提供灵活度，适合定制化模组开发；

In-Cell结构优于BOE的外挂式触控方案，反射率更低。

六、驱动与系统兼容性

该面板支持MIPIDSI单通道或双通道输出，兼容市面主流手机驱动芯片。

推荐使用的IC型号（来自群创规格书）：

FT8006S

NT36525/NT36525B

HX83102-D

ILI9881H/ILI9882Q/ILI9882N

这些IC均支持多点触控算法，具备抗噪与高刷新特性，可实现60–90Hz显示。在整机设计中，模组端通常通过COG（Chip-On-Glass）方式封装，减少引脚电阻与信号延迟。

应用场景分析

（1）智能手机与PDA设备

F065A16-4T1原生竖屏结构，16:9.5比例，非常契合Android全屏界面。其In-Cell触控支持多点操作，透光率高，触控灵敏，适合中端机型与工业PDA。

（2）工业手持与检测终端

在高温、震动、户外光线环境下，AAS技术稳定性优于AMOLED。

配合定制背光模组，可实现600~1000nit的高亮输出，适用于检测仪、扫描终端等。

（3）智能家居与物联网面板

低功耗、高对比与轻薄特性使其可嵌入控制面板、网关终端或便携平板。

（4）教育与医疗终端

AAS液晶具备优良的视觉一致性与色彩柔和特性，适合长期阅读界面与电子仪表。

选型建议

应用方向	推荐等级	选型理由
手机与PDA设备	★★★★★	支持In-Cell触控，轻薄化显著，功耗低。
工业终端（需定制背光）	★★★★★	结构灵活，可根据环境亮度自行定义背光系统。
车载与户外设备	★★★★☆	AAS全视角与宽温适应性优良。
高色域影像产品	★★★☆☆	色域中等，非专业影像级。

常见问题

Q1：该面板为何无背光与偏光片？

F065A16-4T1为开放式玻璃（OpenCell）产品，便于整机厂自行设计背光模组与偏光片，以控制亮度、功耗和成本。

Q2：In-Cell与On-Cell有何区别？

On-Cell将触控电极设置在玻璃外层，而In-Cell将电极直接集成在液晶阵列层中，减少厚度并提高透光率。

Q3：该面板能否直接点亮？

不能。需搭配背光模组与相应驱动板，通过推荐IC输出MIPI信号驱动。

Q4：AAS与IPS的差异？

AAS是群创基于IPS改进的电极结构，拥有更高开口率与更低功耗。

Q5：适合长期显示静态画面吗？

可以，液晶技术无烧屏风险，适合持续运行界面。

轻薄与可定制性的高度平衡

群创F065A16-4T1是一款面向未来移动与嵌入式显示的高集成液晶玻璃产品。它将AAS全视角显示、In-Cell触控技术、COG封装架构集于一体，成功实现轻薄化与光学性能的平衡。对于手机、PDA、HMI终端或智能家居设备的厂商而言，这款面板可提供极高的结构自由度：可自行选择背光方案、偏光片类型、触控算法，实现从标准产品到定制方案的平滑转换。

杭州立煌科技有限公司作为一家专注于工业领域的液晶显示驱动方案提供商，与京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等多家全球领先液晶面板制造商建立深度合作关系，专业供应多品牌、全系列的工业级液晶显示屏与定制化解决方案。

数据参考来源

1.Panelook官方数据库：InnoluxF065A16-4T1

2.Leehon工业液晶屏数据库：6.5英寸液晶屏索引

3.Innolux官方规格书Rev.1.0

4.IEC61747-6-2液晶显示性能标准
