四线电阻触摸屏原理

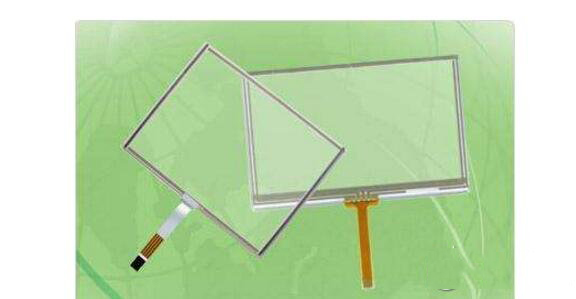

一、四线电阻触摸屏简介



四线电阻触摸屏，是要求输入灵活性和个人化应用的理想触摸解决方案：采用一体成型出线技术，和触摸屏专用基材，保证触摸屏精确、稳定、可靠和反应灵敏。四线电阻触摸屏，完全密封处理，彻底防水、防尘、防污染，符合IP65密封标准。具有低成本、低功耗和可以提供最小尺寸的技术特性。



四线电阻触摸屏，可以使用笔、手指、戴手套的手、信用卡等众多触摸介质，可以抵抗流质、食物和各种杂质，对各种污染具有非常强的适应性，在拥有良好的稳定性和可靠性的同时，具有轻便易组装和低成本等特点，是轻便移动设备、个人助理、工业控制、医疗仪器等使用频率高，使用者明确的应用系统的最理想的输入装置。



二、四线电阻触摸屏技术参数



屏幕结构：ITOFilm与ITOGlass贴合，中间以DOT点进行隔离



出线电缆：与Panel一体成型



连接器：间距为2.54mm插座，标准AMP87499-9



触摸介质：手指、戴手套的手、笔、信用卡等



屏幕厚度：1mm-5mm



屏幕尺寸：2英寸-21英寸



分辨率：4096x4096



响应时间：少于8毫秒（手指输入）



触摸力度：15-40gr使用硬度为600直径为16mm硅脂状物



转换速度：小于20ms



位置精度：标准偏差小于2毫米



M触摸密度：触摸分辨率4096x4096触摸点



屏幕误差：小于1.5%



供应电压：DC+5V



屏幕电阻：200Ω-50Ω（betweenX1-X2）；200Ω～500Ω（betweenY1-Y2）



绝缘电阻：大于20MΩ在DC25V



静电保护：可以承受随意分布在屏幕表面15千伏电压的20次排放（perIEC801-2;150pFand150Ω）



透光率：75-85%（波长为550纳米时）



工作温度：-20℃-70℃



储存温度：-25℃-80℃



抗破坏性：3-12mm特殊工艺完全钢化的光学玻璃为基材。使用1磅在130cm高度使其自由落至玻璃中心点而玻璃不破损。



密封特性：高度密封材料将滤光装置、框体和防暴玻璃紧密密合，防止液体渗漏；



工作温度：-20C-70C



储存温度：-40C-85C



工作湿度：90%RH在40℃（无结露）



储存湿度：90%RH在40℃（无结露）



密封性：符合NEMA4和IP65标准



高温存储：80℃测试240小时



低温存储：-25℃测试240小时



耐久性能：莫氏硬度3H（按照ATSMD3363标准）



使用寿命：单点触摸大于100万次（Polyesterstylus）单点触摸大于500万次（Rubberstylus）



安规认证：FCC.CE、TUV、UL



三、四线电阻式触摸屏的三大特点



1、触摸屏高透光率



采用玻璃底层设计，抛弃使用有机玻璃或塑料作底层的低成本工艺，使产品的透光率和使用寿命得到最大的提高；在印刷制程上，采用最新的高科技的印刷工艺，使‘隔离点’做到业界最小水平，触摸屏在显示器开启后，看不到电阻网点，是众多四线产品中透光率最好的产品。



2、产品稳定可靠



众多的四线电阻产品中，是唯一由台湾原工厂生产全部触摸屏和控制卡套件的产品。触摸屏控制卡和驱动程序拥有独立的知识产权，唯一以Chepset（ONE2K）形式取代复杂控制电路的控制器，拥有自主的知识产权的全系列驱动程序，可以为客户设计各种内嵌式系统方案，并提供客户需要的各种源代码接口，更适合应用在OEM及固定设备中，触摸屏和控制器经过严格的温度、湿度、耐久性等测试，通过FCC、CE、TUV和UL认证。



3、经得起考验



四线电阻触摸屏，所有技术数据和测试文件，来源于严格的产品测试结果，进而通过FCC、CE、TUV和UL等国际认证，产品销售全球市场。并一直以来是各大OEM客户的指定产品，台湾的ACER，ADI，TATUNG，FIC/LEO，Advantech，CTX，日本部分，ORMON，SEGA，JUSTY和欧洲部分的PHILIPS，SIEMENS。



四、四线电阻式触摸屏的工作原理



四线电阻式触摸屏是电阻式家族中应用最广、最普及的一种。其结构由下线路导电ITO层和上线路导电ITO层组成。中间有细微绝缘点隔开，当触摸屏表面没有压力时，上下线路处于开路状态。一旦有压力施加到触摸屏表面。上下线路就会导通，控制器通过下线路导电ITO层在X坐标方向上施加驱动电压，通过上线路导电ITO层上的探针，侦测X方向上的电压，由此推算出触点的X坐标。通过控制器改变施加电压的方向，同理可测出触点的Y坐标，从而明确触点的位置。



四线电阻式触摸屏在玻璃或丙烯酸基板上覆盖有两层透平，均匀导电的ITO层，分别做为X电极和Y电极，它们之间由均匀排列的透明格点分开绝缘。其中下层的ITO与玻璃基板附着，上层的ITO附着在PET薄膜上。X电极和Y电极的正负端由“导电条”分别从两端引出，且X电极和Y电极导电条的位置相互垂直。引出端X-，X+，Y-，Y+一共四条线，这就是四线电阻式触摸屏名称的由来。当有物体接触触摸屏表面并施以一定的压力时，上层的ITO导电层发生形变与下层ITO发生接触，该结构可以等效为相应的电路。
