黑白液晶显示屏的原理

文章出处:未知 人气:发表时间:2018-07-27

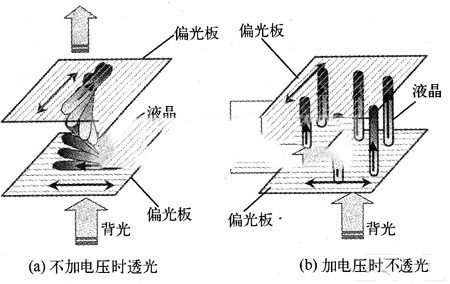

常白液晶显示屏简称NW液晶屏。关于此类液晶屏,不施加电压时,液晶透光,显示亮的画面;施加电压时,液晶不透光,显示暗的画面。常白型液晶显示屏示意图如图1,它也是最为常用的一种。

黑白液晶显示屏的原理
常白型液晶显示屏示意图如图1

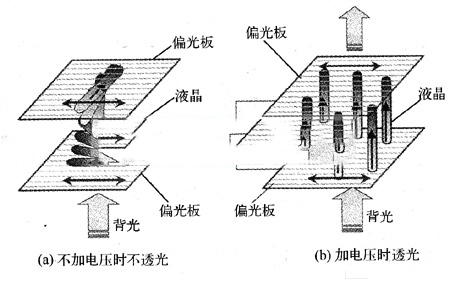

常黑型液晶显示屏简称NB液晶屏。对于此类液晶屏,不施加电压时,液晶不透光,显示暗的画面;施加电压时,液晶透光,显示亮的画面。常黑型液晶显示屏示意图如图2所示。
黑白液晶显示屏的原理
常黑型液晶显示屏示意图如图2所示

对TN液晶显示屏而言,位于上、下玻璃的配向膜都是相互垂直的,而NB与NW液晶的差别只在于偏光板的绝对地位不同而已,对NW来说,其上、下偏光板的极性是互相垂直的,所以不施加电压时,光线会因为液晶将之旋转90°而透光;而对NB液晶屏来说,其上下偏光板的极性是互相平行的,所以不施加电压时,光线会因为液晶将之旋转90°而无法透过。

为什么要有NW与NB这两种不同的偏光板配置呢?重要是为了不同的应用环境,个别运用于台式计算机或笔记本时,大多为NW的配置,这是由于个别计算机软件运行时全部屏幕大多是亮点,也就是说,多为白底黑字,既然亮点占大多数,运用NW当然相对便捷,而且NW的亮点不须要加电压,使用时也会比较省电;反之NB就适用于大多是显示屏为黑底的应用了。
