OLED屏在开发时的常见问题

文章出处:未知 人气:发表时间:2020-07-07

1、安装

OLED的安装通常用3种方式:
1.因为本身比较薄,所以通常双面胶或者泡棉胶粘在PCB上即可。
2.如果对安全性要求较高,可以在屏幕周围套一层铁框,用铁框将OLED压在PCB上。
3.做结构的时候余留好OLED的卡槽。
具体设计的时候可以联系我司,罗姆液晶将会为客户量身提供合适的安装方式。

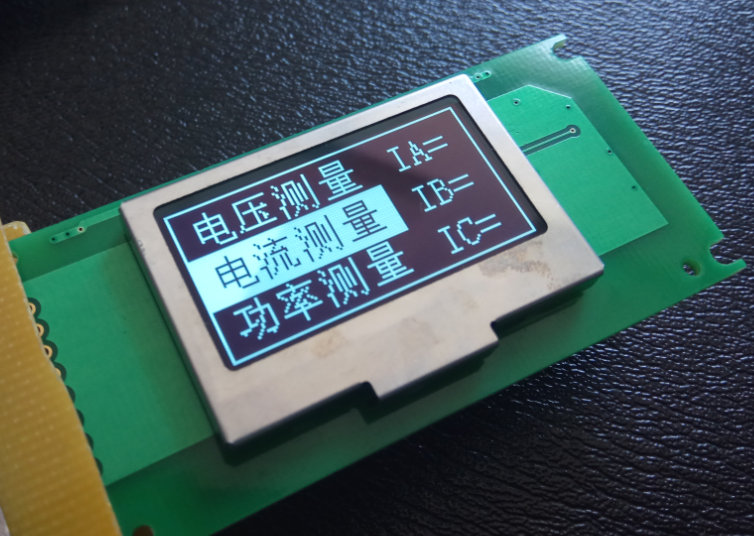

 OLED屏

2、FPC的弯折

FPC通常是可以弯折的,但是不能折的太厉害,经常会遇到初次设计的客户把FPC直角折过去焊接或者插接,造成一段时间后FPC接触不良导致无显乱显等等,所以弯折的时候一定要考虑到余留空间。
在协助客户开发时,类似的细节问题会有很多,罗姆液晶专业生产液晶屏多年,会事无巨细的将注意点告知客户,确保客户不会为类似的问题重复开发。

3、电源

OLED屏需要两个工作电压,VDD和VCC(或者VPP)。其中VDD是
IC逻辑部分的工作电压,通常2.8~3.3V。
VCC(或者VPP)是类似LCD的背光电压,用来点亮像素。
在关机或者待机的状态下,需要保证VCC(或者VPP)为0,否折可能会产生mA级别的漏电流。
尤其需要注意的是,在使用类似下图的DCDC结构获得VCC(或者VPP)的时候,DCDC芯片的CE端实际上无法真正使输出为0,CE端的关闭只能使输出VOUT=VIN而已。需要在VIN之前关断电源。
OLED屏电路

4、CROSSTALK

由于被动OLED是行扫描电压驱动,当行与行点亮的像素点数差距比较大的时候,会出现有的行比较亮,有的行比较暗的情况。
解决这个问题有2个方法:
1.设计图案的时候,尽量使用黑底白字的方式,会有效缓解。
2.如果实在要使用,可以尝试降低屏亮度(减小亮度寄存器的值)的方式调整视觉效果。

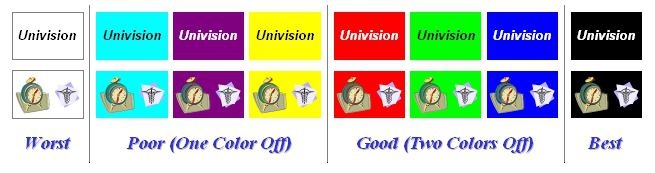

对于彩屏,由于图案相对丰富,更加容易出现CROSSTALK,设计的原则同样是以暗色底为好。具体来说就是显示效果:背景色RGB三色全部关掉>RGB中关掉两色>RGB中关掉一色。

OLED

5、烧屏

长期示固定的画面,可能会引起残影(也就是常说的烧屏)。
解决方式:设置屏保,让显示内容不停变动。
