LCD液晶屏的列阵工艺与基本参数?

文章出处:未知 人气:发表时间:2021-10-09

TFT-LCD液晶屏根据处理顺序,流程分为:阵列工艺、箱体成型工艺和模块化工艺。在本文中,我们将详细介绍第一个列阵工艺。

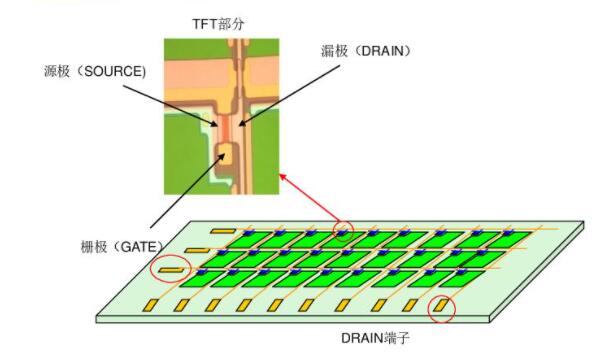

阵列工艺它类似于通过半导体工艺在玻璃基板上定期制作TFT器件、像素和其他图案的过程。阵列工艺包括清洗工艺、CVD成膜技术、溅射成膜技术、光刻胶或光刻胶(PR)涂层、显影剥离技术、曝光技术、湿法刻蚀技术、干法刻蚀技术等,最终在玻璃基板上形成4~5层薄膜图案。
先清洁玻璃基板,然后形成薄膜(金属溅射模式、非金属CVD模式);成膜后在基板上涂上PR,用掩模曝光,将所需图案从掩模转移到PR上,对PR感光部分进行冲洗,剩余的PR为所需图案;然后进行蚀刻工程(金属一般为湿法蚀刻,非金属一般为干法蚀刻),去除无PR保护的薄膜,留下所需的薄膜图案;然后,剥离公关,留下来阵列工艺最后按要求进行退火处理,对整个工程进行检验阵列工艺。
1、显示尺寸:TFTLCD的显示尺寸是指实际可见区域的对角线长度,单位为英寸,缩写为英寸(1英寸=2.54厘米)。
2、纵横比:纵横比是TFTLCD可见区域的长度和宽度之比,也称为屏幕比。TFT-LCD的纵横比主要为4:3、5:4、16:10和16:9。16:9的比例更接近黄金分割,对人眼更舒适。在TFTLCD产品的设计中,H(水平)通常表示长度,V(垂直)表示宽度。
3、有效显示面积:有效显示面积是指TFTLCD可以显示的屏幕总面积。已知TFT-LCD的显示尺寸和纵横比,利用毕达哥拉斯定律可以计算出有效显示区域的具体长度和宽度。
4、像素数:TFTLCD的分辨率表示有效显示区域中可用于图像显示的发光点的数量。TFTLCD中的发光点称为像素。分辨率通常以乘法的形式表示,例如1024×768的分辨率,其中1024表示在有效显示区域的水平方向上显示的像素数量,768表示在垂直方向上显示的像素数量。分辨率反映了有效显示区域中的像素总数。分辨率越高,图片的分辨率就越高。通常,人眼对垂直方向上的像素数更敏感。垂直分辨率越高,图片的清晰度越高。
5、像素间距:像素间距是TFTLCD有效显示区域内两个相邻像素之间的距离,即像素重复单元的最小长度。TFTLCD的间距是固定的,间距是通过将面板尺寸除以分辨率来计算的。图片的精细度由像素间距决定。像素间距越小,图像越精细。更准确的图片精细度指标是PPI(每英寸像素)值或dpi(每英寸点数)值,即单位大小中的像素数。高精度TFTLCD显示器具有高PPI值。
6、功耗:TFTLCD的功耗主要是背光功耗,约占90%。降低功耗是TFT-LCD未来发展的重点。
7、寿命:TFTLCD的使用寿命主要取决于光源的使用寿命,单位为小时。一般来说,使用TFTLCD数万小时没有问题。如果每天使用5小时,它可以使用大约10年。TFT-LCD的使用寿命也称为平均无故障时间(MTBF),它是根据高温高湿的实操实验计算出来的。
