TFT液晶屏是什么通信协议？液晶显示屏什么协议传输？

文章出处：TFT液晶屏官网人气：发表时间：2025-09-18

　　TFT液晶屏并不是单一固定的通信协议，而是根据屏幕尺寸、分辨率和应用场景，采用不同的接口方式与主控芯片进行数据交互。换句话说，屏幕“通信协议”实际上指的是数据传输接口标准。。这些协议决定了数据如何从主控芯片传输到屏幕，以实现画面的显示。

一、常见的TFT液晶屏的通信协议和接口：

　　1. LVDS接口

　　特点：LVDS是一种低功耗、高速的差分信号传输技术。它通过两根线（一对）传输一个信号，可以有效抵御电磁干扰，实现长距离、高速度的数据传输。

　　应用：LVDS是目前中大尺寸TFT工业液晶屏（如7英寸以上）最常用的通信接口。它常用于笔记本电脑、液晶显示器、工控机等需要传输高分辨率、高刷新率画面的设备。

　　协议：LVDS是一种物理层协议，它定义了信号的电气特性。在LVDS之上，通常会运行一些时序控制协议来管理数据的传输，以确保屏幕能够正确解析数据。

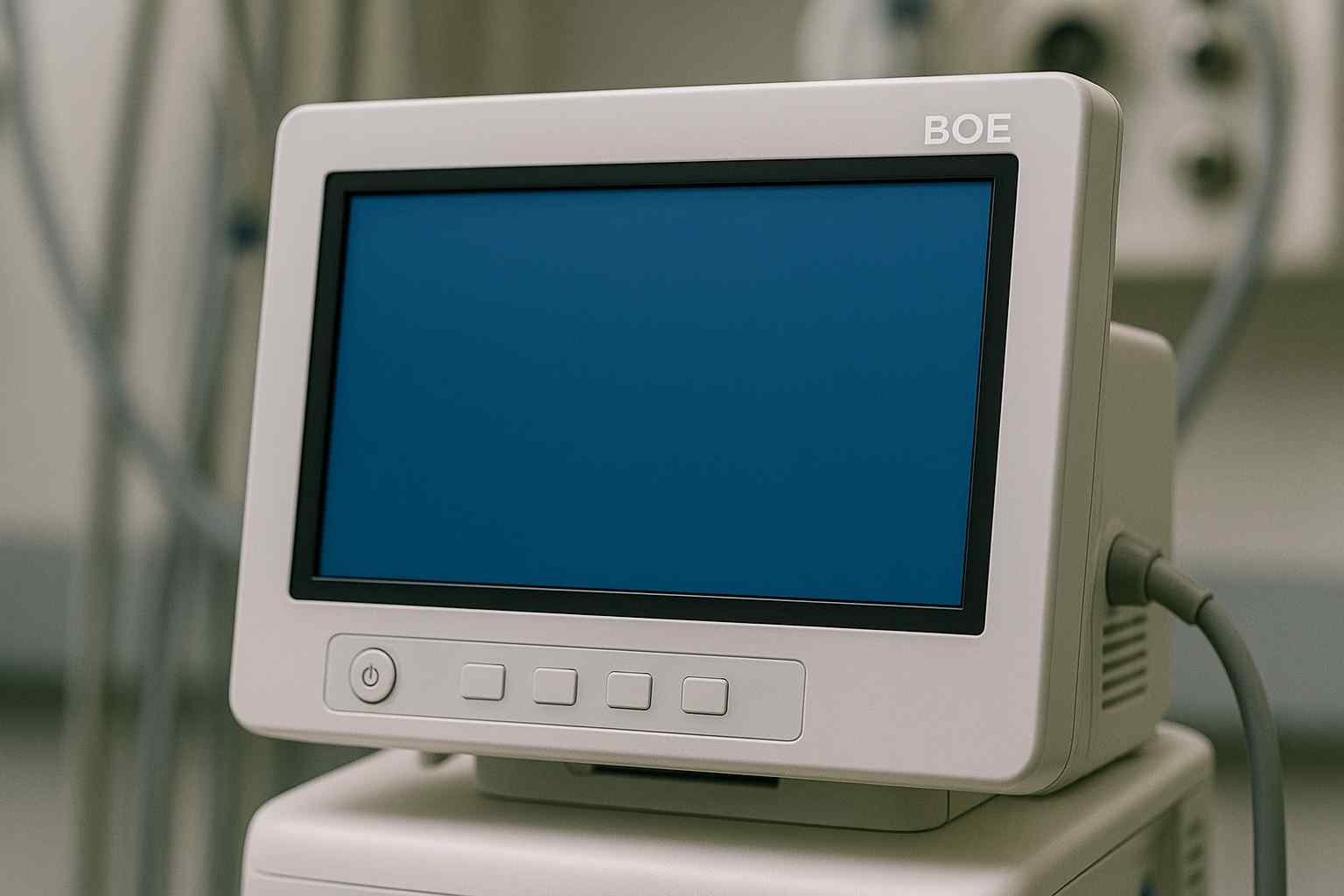

工业液晶屏

　　2. eDP接口

　　特点：eDP是基于DisplayPort协议的一种内部接口标准。它采用了微封包（micropacket）传输，可以实现更高的数据传输速率和更低的功耗。

　　应用：eDP是目前主流的高分辨率、大尺寸显示屏的新一代接口。它正逐渐取代LVDS，广泛应用于高端笔记本电脑、平板电脑和一些高分辨率的TFT工业液晶屏。

　　协议：eDP是一种更智能的协议，它支持多流传输、选择性更新等功能，可以进一步优化功耗和性能。

　　3. MIPI DSI接口

　　特点：MIPI DSI是为移动设备（如智能手机、平板电脑）设计的串行接口标准。它具有超高速、低功耗、低电磁干扰的特点。

　　应用：MIPI DSI是目前小尺寸、高分辨率TFT液晶屏的主流接口，特别是在移动设备领域。

　　协议：MIPI DSI定义了物理层和协议层，可以实现高效、可靠的数据传输。

　　4. RGB并行接口

　　特点：RGB并行接口是一种传统的显示接口，它使用多根数据线并行传输红、绿、蓝三原色的数据，以及时钟、使能等控制信号。

　　应用：RGB并行接口通常用于小尺寸、分辨率较低的TFT液晶屏。由于其信号线多，布线复杂，且容易受到电磁干扰，它在大尺寸和高分辨率应用中已逐渐被LVDS和eDP取代。

　　协议：这是一个简单的并行传输协议，数据和控制信号是同步传输的。

　　5. MCU/SPI串行接口

　　特点：MCU接口和SPI（Serial Peripheral Interface）是两种常见的串行接口。它们使用较少的信号线进行数据传输，但传输速率相对较低。

　　应用：这些接口通常用于非常小尺寸、低分辨率的TFT工业液晶屏，如手持设备、工业仪表等，这些设备对功耗和布线要求较高。

　　协议：SPI是一种简单的串行总线协议，通过时钟线同步数据传输。MCU接口则直接与微控制器进行通信。

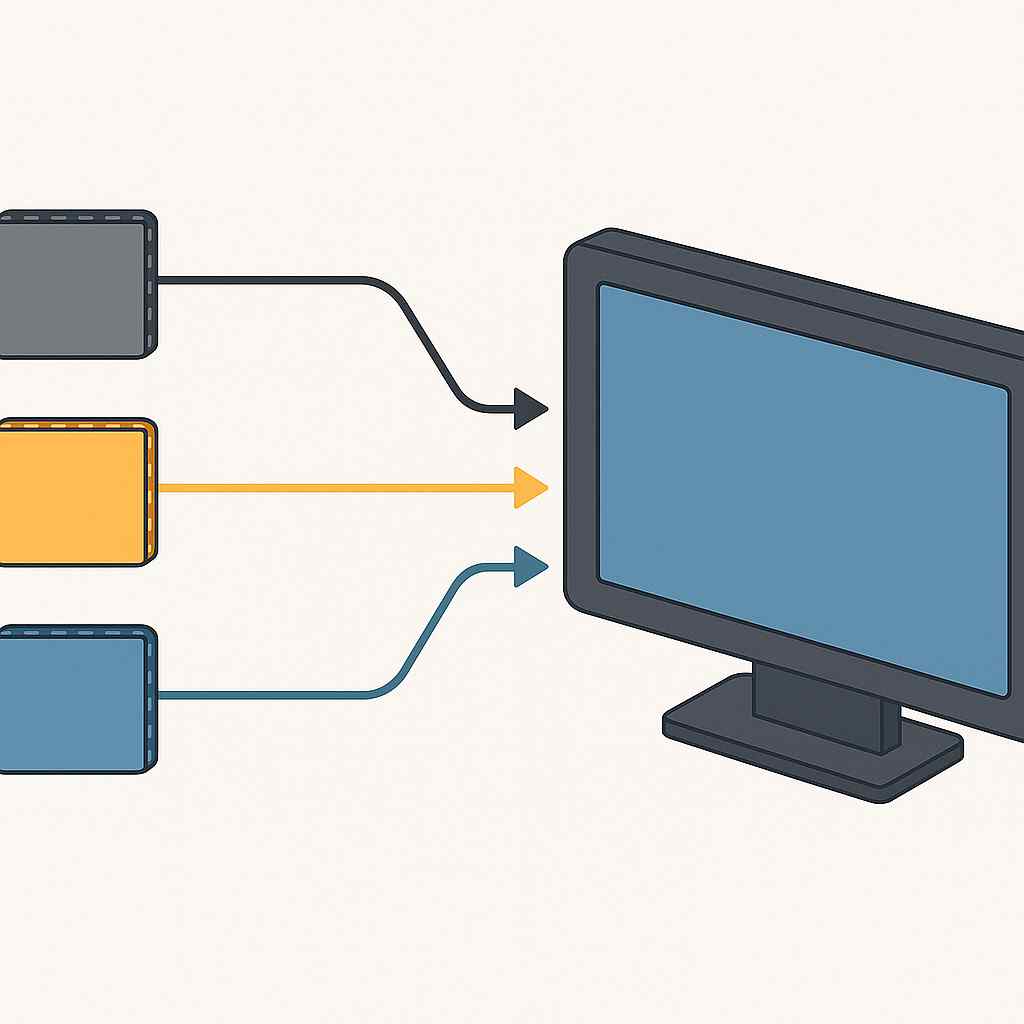

工业液晶屏通信协议

二、小尺寸 TFT 液晶屏常用通信协议

　　在 3.5 寸以下的小屏中，最常见的是串行接口：

　　1、SPI 接口

　　3 线 SPI：SCK（时钟）、SDI（数据/命令共线）、CS（片选）。

　　4 线 SPI：SCK、MOSI、CS、D/C（数据/命令选择）。

　　特点：引脚少，成本低，但速率有限，适合低分辨率（如 320×240 以下）。

　　2、I²C 接口

　　部分驱动 IC 支持 I²C，主要用于低速配置。

　　特点：速率低，极少用于主显示数据传输，更常见于触控面板控制。

三、中尺寸 TFT 屏的通信协议

　　在 3.5 ~ 7 寸的中等分辨率屏幕中，通常使用并行接口：

　　8080/6800 并口：典型的 8/16 位并行总线。MCU 常用方式，适合中小尺寸工业屏。

　　RGB 并口（TTL 接口）：　　使用 R、G、B 三色数据线 + HSYNC（行同步）、VSYNC（帧同步）、DE（数据使能）、PCLK（像素时钟）。常见于分辨率 ≤800×480 的 TFT液晶屏。

三、大尺寸/高分辨率 TFT工业液晶屏的通信协议

　　在 7 寸以上或高分辨率屏幕中，常见协议为高速视频接口：

　　LVDS：低压差分信号传输，抗干扰能力强，适合车载、工业、医疗设备。常用于分辨率在 800×600 ~ 1920×1080 的屏幕。

　　eDP：新一代接口，带宽更高、功耗更低。常见于笔记本电脑、平板和高分辨率工业屏。

　　MIPI DSI：移动设备最常见接口，支持高分辨率、低功耗。智能手机和平板的主流选择。

TFT 液晶屏通信协议常见问题

　　Q1：TFT 液晶屏一定用 SPI 协议吗？

　　A1：不一定。SPI 主要用于小尺寸、低分辨率的屏幕。中大尺寸屏幕更常见 RGB TTL、LVDS、MIPI DSI、eDP 等协议。选择取决于分辨率、速率和应用场景。

　　Q2：工业用 TFT 屏一般用什么接口？

　　A2：工业和车载环境常见 RGB TTL（≤800×480）和 LVDS（800×600~1920×1080），因为它们抗干扰能力强、传输稳定，适合宽温和复杂环境。

　　Q3：MIPI DSI 和 LVDS 有什么区别？

　　A3：

　　MIPI DSI：移动设备常用，低功耗、支持高分辨率，走线短。

　　LVDS：工业/车载常用，抗干扰强，走线距离长，适合恶劣环境。

　　Q4：为什么 TFT 屏通信协议这么多？

　　A4：不同应用需求不同：

　　小屏 → 要省引脚，选 SPI/I²C。

　　中屏 → 追求性价比和易用性，选 RGB 并口。

　　大屏 → 需要高速、抗干扰，选 LVDS/eDP/MIPI。

　　Q5：能不能把 SPI 屏换成 LVDS 屏？

　　A5：不行。SPI、RGB、LVDS、MIPI、eDP 都是完全不同的通信标准，硬件接口、电气特性、驱动 IC 都不一样。如果要替换，需要对应的转换芯片或重新设计主板。

　　Q6：如何判断一块 TFT 屏用的是什么通信协议？

　　A6：

　　查屏幕规格书（Datasheet） → 接口类型都会明确标注。

　　看 FPC/接口针脚定义 → SPI/I²C 引脚少，RGB TTL/LVDS 引脚多。

　　实际测试 → 用示波器探测信号波形（SPI/MIPI 是串行波形，RGB/LVDS 是并行或差分信号）。

　　TFT工业液晶屏没有单一的“通信协议”，而是根据应用场景分为不同接口：小屏：SPI/I²C。中屏：8080 并口、RGB TTL。大屏：LVDS、eDP、MIPI DSI。在工业和车载场景中，LVDS 和 RGB TTL 仍是主流；而在消费电子产品中，MIPI DSI 与 eDP 已逐渐占据主要地位。
