12864显示原理以及其使用方法
文章出处:原创 人气:发表时间:2018-07-03
液晶简介:
液晶它是一种在一定的温度范围内呈现既不同于固态液态又不同于气态的一种特殊物质态,它既具有各向异性的晶体所特有的双折射性,又具有着液体的流动性液晶显示器件(英文的简写名是LCD),就是利用了液晶态物质的液晶分子排列状态在电场之中改变而调制外界光的被动型显示器件。
点阵式的图形液晶显示屏是 LCD 之中的一种能够动态显示出图形汉字,以及各种符号信息的产品,它为各种电子产品提供了很友好的人机界面,点阵图形液晶屏的主要特点(这些特点其实也就是LCD 的特点):微功耗、工作电压低、可视面积大、体积小、无电磁辐射、数字接口、寿命长等等特点。
12864的LCD是一种图形点阵液晶屏,它主要是由行驱动器/列驱动器以及128×64 的全点阵液晶显示器所组成。可以完成图形的显示,也可以显示出8×4 个(16×16 点阵)汉字或者显示16×4个(8×16 点阵)的ASCII码。一般分为两种,带字库的以及不带字库的。不带字库的LCD则需要自己提供字库字模,此时就可以根据自己个人的喜好去设置各种字体的显示风格,设计上比较灵活。带字库的LCD则提供字库字模,但是只能够显示出GB2312的宋体。各有其优缺点,可以根据不同的应用场景灵活选择。其液晶模块的原理图如下图所示。

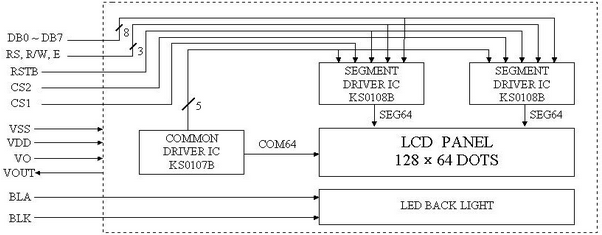

12864LCD的点阵图形液晶模块的原理框图
