单色液晶显示模块LCD屏的两种驱动

单色液晶显示模块LCD液晶屏驱动是用来调整施加在液晶显示器件电极上的电位信号的相位、峰值、频率等等，建立一个驱动电场，以此来实现液晶显示屏的一个显示效果。液晶显示模块的驱动方式有很多种。

通常最常用的驱动方法有：静态驱动法以及动态驱动法。对于TN以及STN-LCD一般是采用的静态驱动或者多路驱动的方式。这两种方式相比都各有其优缺点。静态驱动的响应速度快、驱动电压低、耗电少，但是驱动电极的度数必须要与显示笔段数相同，因而其用途是不如多路驱动广的。

　　1.静态驱动法

静态驱动法是获得最佳显示质量中的最基本的一种方法。它比较适用于笔段型的液晶显示器件的驱动。表示出此类液晶显示屏的电极结构，当多位数字组合在一起时，各位的背电极BP都是连接在一起的。振荡器的脉冲信号经过分频之后直接施加在液晶显示器件的背电极BP上面，而段电极的脉冲信号是由显示选择信号A与时序脉冲通过逻辑异或合成而产生，当某一位显示像素被显示选择时，A＝1，该显示像素上两电极的脉冲电压相位相差了180°，在显示像素上面产生了2V的电压脉冲序列，使得该显示像素呈现出了其显示特性；当某位的显示像素是非显示选择的时候，A＝0，该显示像素上面两电极的脉冲电压相位是相同的，在显示像素上合成电压脉冲为0V，从而实现了不显示的效果。这就是静态驱动法了。为了提高显示屏的对比度，适当地去调整脉冲的电压就可以了。

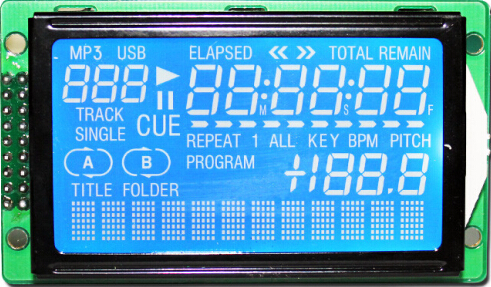

如图：

   2.动态驱动法

当液晶显示屏上面的显示像素比较多时，如：点阵型液晶显示模块，为了节省下庞大的硬件驱动电路，在液晶显示器件电极的制作与排列上作了一个加工，实施了一个矩阵型的结构，即：把水平一组显示像素的背电极都连在一起引出，称之为行电极，把纵向一组显示像素的段电极都连接起来一起引出，将之称为列电极。在液晶显示器上面每一个显示像素都是由其所在的列与行的位置唯一确定。在驱动方式上也相应地采用了类似于CRT的光栅扫描方法。液晶显示的动态驱动法是循环地给行电极施加选择脉冲，同时所有为显示数据的列电极给出相应的选择或者非选择的驱动脉冲，从而实现某行所有显示像素的显示功能，这种行扫描是逐行顺序来进行的，循环周期很短，使得液晶显示屏上呈现出稳定的图象。我们把液晶显示的扫描驱动方式称之为动态驱动法
