LCD液晶屏面板是由什么所组成？

Lcd液晶屏面板主要是由：玻璃基板、偏光板、彩色滤光片、液晶材料、配向膜、外壳、光学膜片、驱动电路等等一些元器件所组成。

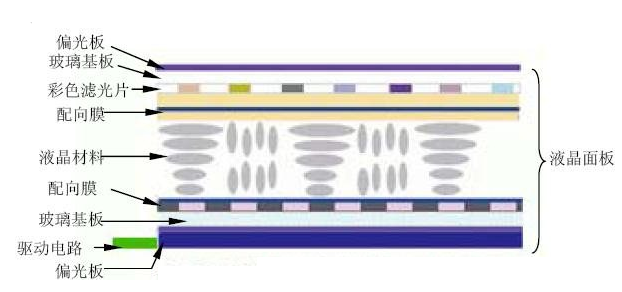

如下图所示：


1、  玻璃基板
        玻璃基板其实是一种表面上很平整的薄玻璃片。表面上蒸镀的有一层In2O3或者SnO2的透明导电层，就是ITO膜层，经过光刻以及加工制成了透明的导电图形。这些图形是由一幅图像的全部色度和亮度的最小图像单元、像素图形以及外引线图形所组成。因此呢，外引线是绝对不能进行传统的锡焊的，只能够通过导电橡胶条或着导电胶带等等来进行连接。如果划伤、割断或者腐蚀后，那么就会造成器件报废。

2．彩色滤光片
        液晶面板之所以可以显示出彩色，就是因为光通过了彩色滤光片的缘故。然后液晶面板再通过驱动芯片的电压而改变，从而使得液晶分子排排站立或者呈现扭转状态，形成闸门来后再选择背光源的光线穿透与否，最后产生了画面。但是这样仅仅只有透光程度的一个差别，产生的颜色也只有黑和白这两种，如果想要形成彩色的画面，需要依靠红、绿、蓝这三种光源组合而成。

3．配向膜
        配向膜（AlignmentLayer）是控制住LCD显示品质的最关键材料，为了使液晶材料达到一个很良好的旋转效果，则需要在LCD显示屏的上下两电极基板的内侧涂上一层配向膜。涂好配向膜之后，接着要进行摩擦的（Rubbing）制程，配向膜的表面将会因为摩擦而形成一个按一定方向排列着的沟槽，配向膜上面的液晶材料也会因为分子之间的作用力而达到一个定向效果，产生配向的（Align）作用。这样我们就可以控制住液晶分子预定的方向和预定的倾斜角度排列，很有利于LCD显示屏的动作。

4．液晶材料
        液晶材料则是LCD显示屏的主体材料。不同的器件所选用的液晶材料都是不同的，液晶材料大多都是由几种甚至于十几种的单体液晶材料混合而成。每一种液晶材料都有着自己很固定的清亮点TL以及结晶点TS。因此必须要求每一种LCD显示屏在使用或保存在TS～TL之间的一定的温度范围之内，如果使用或者保存的温度太过于低，结晶就会破坏掉LCD显示屏的定向层；而温度如果过高，液晶将会失去液晶态，那么也就失去了LCD显示屏的所有功能。

5．偏光片
        偏光片的最主要用途就是使通过偏光膜二向色性介质的光线产生出偏振性。偏光片由塑料膜材料所制成，涂的有一层光学压敏胶，是可以贴在液晶盒表面的。在目前为止，LCD显示屏上最常用的偏光片大多都是将聚乙烯醇（PVA）来作为基材的。前偏光片的表面上还有着一层保护膜，使用时应当揭去，偏光片是很怕高温、高湿的，在高温高湿的条件之下会使其退偏振或者起泡。

6．驱动电路
       驱动电路的最大作用就是通过调整施加到像素电极上面的电压、相位、峰值、频率、时序、有效值、占空比等等一系列的参数来建立在驱动电路上。
