TN液晶显示屏的动态驱动方法

　　动态驱动法不仅仅只是广泛的应用在STN无源矩阵的液晶显示屏之中，而且一般在笔段式的TN液晶显示屏（液晶数码管）上的应用也是十分的普及。对于1到2个笔段式的数码管，由于笔段比较少，可以采用静态的驱动方法。但是，如果我们采用了多个笔段式的数码管，由于笔段的像素比较多，是不可能在每一个像素上面都设置单独的外引线的，此时可以采用动态的驱动法来进行驱动。
　　

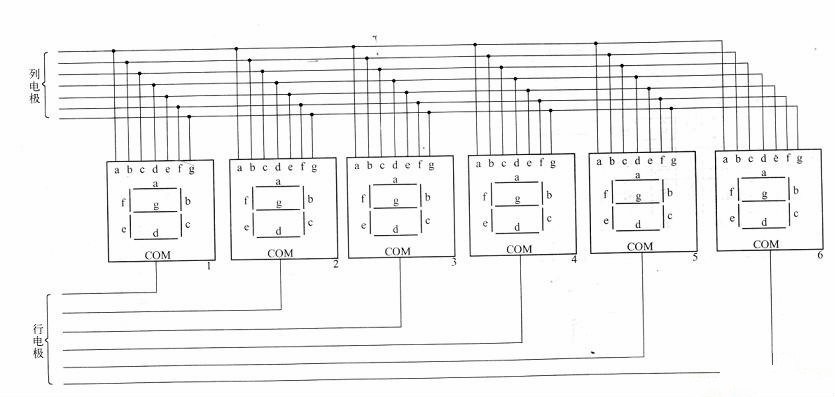

　　例如：对于6个笔段式LCD的数码管（如下图），可以将六个笔段式的数码管背电极单独的引出，来作为行电极，将它前电极的对应位都连接在一起（即：六个笔段式的六个a都接在一起，六个b都接在一起……六个都g接在一起，一共有七段），再分别的将其引出，作为一个列电极。这样一来，总共的电极引线数量为6+7=13根。工作的时候，各背的电极（行电极）上面电压顺序地接通，这称之为扫描。例如：第4个数码管的背电极被“接通”，同时对第4个数码各笔段的（列电极）输入显示电压或着不显示电压，虽然这些电压也会同时的施加在其他数码管的各个笔段之上，但是由于这些数码管上的背电极都未被“接通”，所以是不起作用的。如此一来，背电极轮流的“接通”，其上面的笔段也相应地被显示，这样，六个数码管之中的每一个被显示的时间就只有1/6；如果对于背电极扫描的速度很快（每秒轮流在50次以上），由于人眼“视觉暂留”的一个特性，是感觉不到LCD显示器的轻微闪动，所看到的也就是连续显示的六个数字而已。
TN液晶显示屏动态驱动：
