LCD工业液晶屏在船舶设备显示屏上的应用解决方案及型号推荐

船舶显示屏选型，不能只围绕“防水”和“高亮”，船舶设备上的显示终端常用于导航信息、发动机状态、油压水温、雷达辅助画面、视频监控、报警记录、配电管理、货舱监测和通信控制。

这类设备与普通工控显示器的差别，不仅是环境更加潮湿。驾驶台可能同时面对日照、夜航低亮和多角度观看；机舱存在高温、油污和持续振动；甲板设备会受到水汽、盐雾和温差影响；舱内终端则更关注长时间运行、触摸操作和供货周期。

因此，一套船舶设备显示方案至少包含四个部分：

LCD工业液晶屏、显示驱动系统、触摸与盖板、密封防护外壳。

液晶裸屏只是核心显示部件，整机能否用于船舶，还需要完成电源、电磁兼容、环境和结构方面的验证。

先按安装位置倒推LCD工业液晶屏方案

安装位置	主要问题	建议的显示方向
驾驶台、操舵台	日照、夜航、侧视、持续显示	宽视角、可低亮调节、防眩或低反射
机舱监控终端	高温、振动、油污、长期运行	宽温、稳定背光、实体按键或可靠触摸
甲板及半户外终端	雨水、盐雾、强光、冷热变化	高亮、光学贴合、密封前框
船舱信息终端	长时间显示、多人查看	宽视角、适中亮度、低功耗
配电与报警设备	固定界面、状态颜色识别	长期供货、灰阶稳定、避免残影
船载维护设备	结构空间有限、接口复杂	中小尺寸、LVDS/eDP、驱动板配套

型号选择必须与安装位置对应。高亮屏并不适合所有船舶设备：驾驶台白天需要可读性，但夜间最低亮度控制同样重要；机舱设备需要宽温，却未必需要超高亮背光。

一、驾驶台显示重点：白天看清，夜间不能刺眼

驾驶台显示终端经常需要在强环境光和夜航环境之间切换。

如果屏幕亮度过低，靠近舷窗时图像容易发灰；如果只追求高亮，而PWM最低亮度仍然较高，夜间使用时又可能影响操作人员观察外部环境。

因此，驾驶台LCD工业液晶屏应重点核对：

1. 背光是否支持连续PWM调节；
2. 最低占空比下是否闪烁或突然熄灭；
3. 开机默认亮度能否设定；
4. AG防眩处理是否足够；
5. 是否需要AR低反射盖板；
6. 偏光太阳镜下是否存在画面发黑；
7. 侧面及上下角度观看是否发生反白。

IEC 62288规定了船载导航显示中导航相关信息呈现的一般要求、测试方法和结果要求。具体导航设备项目不能只满足液晶屏参数，还要把软件界面、符号、颜色和整机显示效果一起验证。

二、船用显示终端的防水，不能由LCD裸屏承担

LCD模组本身通常不是防水部件。即使规格书标有工业应用、宽温或防眩光，也不代表裸屏具备IP防护能力。

船舶设备的防水、防尘与防盐雾，需要依靠：

1. 前盖板玻璃；
2. 面框密封胶条；
3. 触摸屏贴合结构；
4. 外壳接缝和接口防水；
5. 防腐蚀金属处理；
6. 排水、透气和冷凝控制。

IEC 60529用于对电气设备外壳提供的防护等级进行分类。因此，IP等级对应的是完成设计的设备外壳，不应直接写成某一块LCD裸屏具备IP65或IP67。

对于靠近甲板、舷窗或潮湿区域的终端，可以评估盖板与LCD光学贴合。全贴合能够减少空气层反射，并降低水汽进入显示层之间形成雾气的风险，但贴合胶、触摸屏和盖板也要经过高低温及湿热验证。

三、宽温只是入门，还要看低温响应和高温黑化风险

船舶设备可能经历冷启动、机舱高温和昼夜温差。选屏时不能只看工作温度范围的上下限，还需要观察：

1. 低温开机后画面响应速度；
2. 低温下背光是否正常启动；
3. 高温环境中亮度是否衰减；
4. 阳光照射后液晶是否出现黑化；
5. 密闭机壳内部实际温度；
6. LED Driver和驱动板的温升。

宽温屏可以扩大使用范围，但不能替代整机环境试验。液晶模组、触摸控制器、显示主板、电源和线束的温度等级需要保持协调。

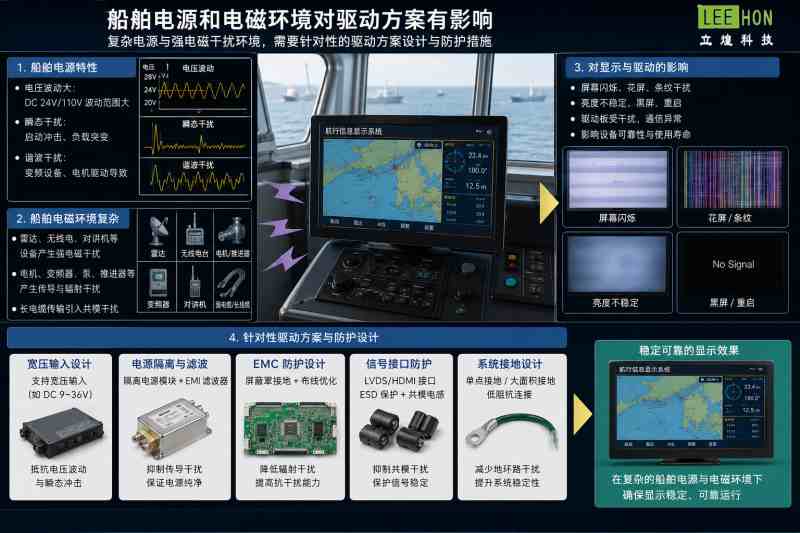

四、船舶电源和电磁环境对驱动方案有影响

船用显示终端不能把LCD直接理解为一块普通电脑显示器。设备中可能存在发电机、电机、泵、继电器、无线通信和导航设备，电源波动及电磁干扰条件更加复杂。

IEC 60945规定了船载无线电、导航设备以及部分桥楼设备共同适用的性能要求、测试方法和测试结果要求，其中包含与电磁兼容有关的适用范围。

工程方案应重点处理：

1. 宽压直流输入及浪涌保护；
2. 电源反接、过流和欠压保护；
3. LVDS或eDP屏线屏蔽；
4. 外壳、驱动板和触摸屏接地；
5. 背光电源与信号电源分配；
6. 接口ESD保护；
7. 屏线远离电机和高功率线束；
8. 背光PWM对无线通信的干扰。

需要强调的是，采用工业液晶屏并不自动代表整机符合IEC 60945。认证和测试对象通常是完整显示设备，而不是单独LCD模组。



五、触摸方案要考虑湿手、手套和误触

船舶设备是否配置触摸屏，应根据操作方式确定。

电容触摸方案

适合驾驶台菜单、监控终端和现代化船舶控制界面，支持多点操作，界面体验较好。但需要测试：

1. 湿手操作；
2. 水滴误触；
3. 戴手套操作；
4. 金属外壳接地；
5. 电机及无线设备干扰；
6. 边缘坐标准确性。

电阻触摸方案

适合需要戴手套操作、界面按钮较大、以单点输入为主的设备。其优点是操作逻辑直接，但表面耐刮、透光率和长期按压寿命需要结合实际使用频率评估。

按键加非触摸屏

对于报警确认、应急控制或高可靠操作区域，可以保留实体按键，将LCD主要用于数据显示，避免触摸失灵影响基本操作。

六、适合船舶设备显示的液晶屏型号推荐

以下型号用于提供工程选型方向，不等同于已取得船级社或整机船用认证。具体版本、供货状态、接口定义和项目适用性，应在采购前重新确认。

1.G104XVN01.0：适合10.4寸机舱仪表和小型控制台

G104XVN01.0为10.4寸、1024×768、4:3工业液晶屏，典型亮度约470cd/m²，采用LVDS接口，LED背光驱动集成在模组内，具有宽视角，工作温度方向为-30℃至80℃。其外形约238.6×175.8×6.5mm。

适合方向：

1. 发动机参数显示；
2. 泵阀控制终端；
3. 小型航行辅助设备；
4. 设备维护与状态监控；
5. 原项目使用10.4寸XGA方屏。

该型号的优势是4:3画面适合显示仪表盘、参数列表和报警信息。正式配屏仍要确认LVDS位宽、屏线定义、逻辑电压和背光控制。

2.G121EAN01.1：适合12.1寸驾驶台和机舱综合终端

G121EAN01.1采用12.1寸、1280×800分辨率、单通道LVDS和3.3V逻辑供电，显示区域为261.12×163.2mm，工作温度为-30℃至85℃。该屏为常黑宽视角方向，典型亮度400cd/m²，屏内集成LED背光驱动。

适合方向：

1. 驾驶台副显示器；
2. 机舱综合数据终端；
3. 船舶配电管理界面；
4. 航行参数与视频组合显示；
5. 需要宽屏布局的嵌入式设备。

其400cd/m²亮度更适合室内或有遮光条件的驾驶台。若安装位置靠近窗户，应结合低反射盖板、遮光结构或更高亮方案重新评估。

3.G150XTN06.0：适合15寸传统工控终端替代

G150XTN06.0为15寸、1024×768、LVDS工业液晶屏，3.3V逻辑供电，外形约326.5×253.5×12mm，工作温度为-30℃至85℃，典型亮度450cd/m²。

适合方向：

1. 传统驾驶台控制终端；
2. 船舶报警与监控主机；
3. 机舱15寸方屏设备维修；
4. 老旧CCFL屏升级为LED屏；
5. 软件固定为1024×768的设备。

这类型号的主要价值是保持15寸XGA工业架构，适合旧设备替代。但仍需核对20pin LVDS线序、6bit/8bit、背光接口和前框尺寸。

4.G190ETN01.6：适合近窗及强光位置的大尺寸显示

G190ETN01.6采用19寸、1280×1024、双通道LVDS和5V逻辑供电，典型亮度达到1600cd/m²，工作温度为-30℃至70℃，表面采用低反射方向处理。其最大参考功耗约44W，其中背光最大参考功耗约39W。

适合方向：

1. 靠近驾驶台窗户的显示器；
2. 半户外船舶控制终端；
3. 需要远距离读取的大型报警屏；
4. 原项目采用19寸1280×1024工业屏；
5. 强光可读性要求较高的设备。

该型号的高亮优势明显，但不能直接套用普通19寸驱动方案。升级前要重新核算12V背光电流、线束线径、电源功率、外壳散热和夜间调光范围。

推荐型号应用对照表

型号	尺寸及分辨率	亮度方向	温度方向	主要用途
G104XVN01.0	10.4寸，1024×768	470cd/m²	-30～80℃	机舱仪表、小型控制台
G121EAN01.1	12.1寸，1280×800	400cd/m²	-30～85℃	驾驶台副屏、综合监控
G150XTN06.0	15寸，1024×768	450cd/m²	-30～85℃	传统船用工控终端
G190ETN01.6	19寸，1280×1024	1600cd/m²	-30～70℃	近窗、高亮大尺寸终端

选择时不要简单按亮度排序。10.4寸与15寸方屏更适合仪表和参数列表；12.1寸宽屏适合多窗口界面；19寸高亮屏适合远距离及强光位置，但功耗和散热压力更大。

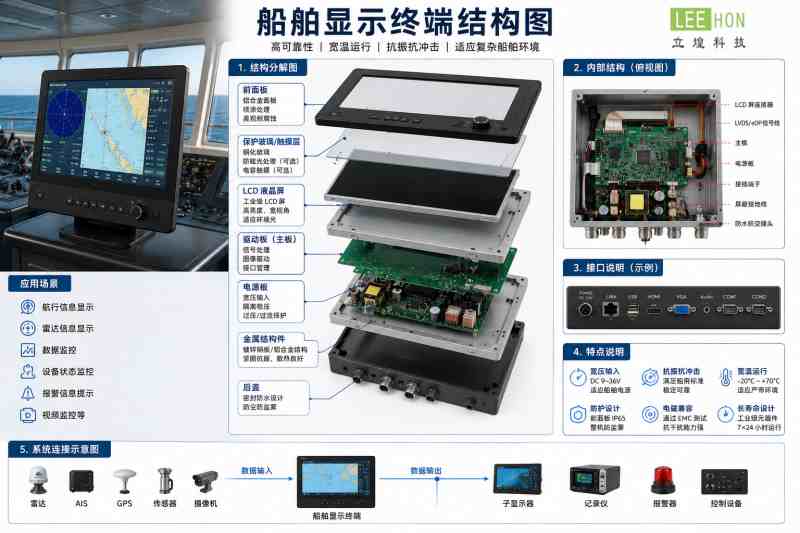

七、一套较完整的船舶显示终端结构

实际项目可以采用以下配置思路：

显示层

选择宽温、LED背光和长期供货方向的LCD工业液晶屏，并核对LVDS或eDP接口、位宽、供电及背光功率。

光学与触摸层

根据位置配置AG防眩、AR低反射、钢化盖板、光学贴合、电容触摸或电阻触摸。近窗位置重点降低反射，夜航终端重点测试低亮显示。

驱动与电源层

使用匹配屏参的工业驱动板，并配置宽压输入、浪涌保护、反接保护、背光EN/PWM和掉电时序控制。

结构防护层

采用密封前框、防腐蚀外壳、可靠接地及带锁紧结构的连接器。水汽和盐雾风险较高时，还要避免裸露铜材和普通未防护接口。

八、项目验证不能停留在“样品能亮”

船舶设备显示屏建议至少完成以下验证：

验证项目	主要观察内容
日间显示	强光下文字、图标和报警颜色是否清晰
夜间显示	最低亮度是否过亮，调光是否连续
高低温	启动、拖影、黑化和亮度变化
湿热冷凝	盖板内部是否起雾、触摸是否漂移
电源波动	重启、黑屏和背光保护
EMC测试	闪屏、触摸跳点及通信干扰
振动冲击	屏线、连接器和安装支架是否松动
长时间运行	背光温升、残影和驱动板稳定性
水滴操作	触摸误触、按键和前框密封
固定画面	状态栏、报警图标是否形成残影

规格书中也提示，长时间显示固定画面可能产生图像保持，建议采用屏保或周期性移动内容。船舶监控界面长期固定时，可以对状态栏、边框和报警区域进行微小像素位移。

杭州精显科技可协助船舶设备显示方案配套

船舶LCD工业液晶屏项目通常涉及裸屏、工业驱动板、屏线、触摸屏、盖板玻璃、光学贴合和结构适配。杭州精显科技可根据驾驶台、机舱、甲板或舱内终端的使用位置，协助筛选友达、京东方、群创、天马等工业液晶屏，并核对亮度、温宽、LVDS/eDP接口、背光功耗和触摸方案。

需要注意，供应商提供工业屏和显示配套方案，不等于整机已经取得船用认证。最终应由设备制造方结合项目要求完成环境、EMC、防护和相关标准测试。

船舶显示屏要从整机环境选择LCD，而不是单独追求高亮

LCD工业液晶屏在船舶设备显示屏上的应用，核心是同时解决：

强光与夜航显示、宽温运行、湿热盐雾、振动、触摸操作、电源波动、电磁干扰和整机密封。

具体型号选择可以参考：

1. 小型机舱仪表与控制设备：G104XVN01.0；
2. 12.1寸宽屏综合终端：G121EAN01.1；
3. 传统15寸方屏船用工控设备：G150XTN06.0；
4. 强光位置及19寸大屏终端：G190ETN01.6。

这些型号只是LCD模组层面的工程候选。正式项目仍应根据原主板接口、屏线定义、背光电源、前框开窗、触摸方式和认证要求完成样品与整机验证。
