LCD液晶屏分辨率不同，驱动板要换吗？工业屏替代选型指南

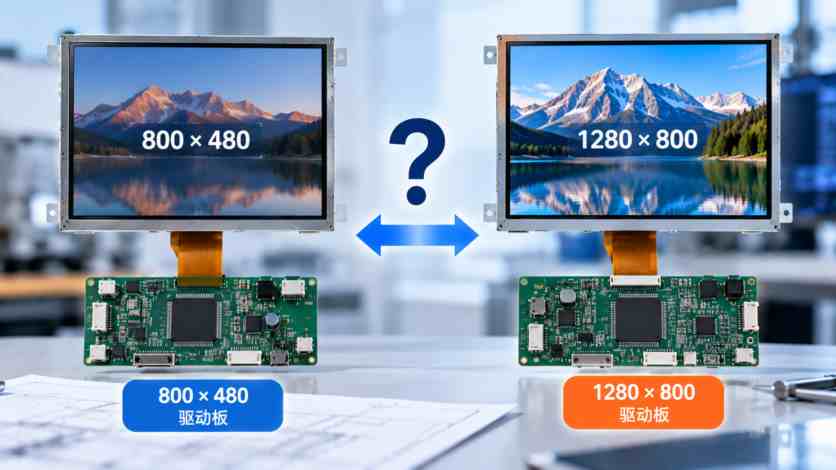

工业设备更换LCD液晶屏时，经常遇到原屏停产、采购困难或希望提高显示清晰度的情况。例如，原设备使用800×600分辨率的工业液晶屏，现在准备改成1024×768；或者原屏为1024×768，新屏采用1280×800。虽然能够找到尺寸接近的液晶屏，但采购人员往往不确定：原来的LCD驱动板还能不能使用？是否必须连驱动板一起更换？

LCD液晶屏分辨率不同，不一定需要更换驱动板。关键取决于原驱动板是否支持新屏的分辨率、像素时钟、显示接口和时序参数。 如果驱动板具备多分辨率输出能力，可以通过修改固件、显示配置或屏参继续使用；如果驱动芯片性能不足、接口类型不兼容或输出时序固定，则可能需要更换驱动板或增加显示转换模块。

对于数控机床、PLC触摸屏、工业控制柜、医疗检测仪器和嵌入式工控机，建议先确认主板显示输出能力，再选择替代LCD，避免出现屏幕采购后无法点亮、画面不完整或显示不稳定的问题。

一、不同分辨率换屏，哪些情况不用更换驱动板？

工业LCD驱动板是否需要更换，可以先根据原设备的硬件配置进行判断。

原屏与新屏情况	驱动板是否需要更换	主要判断依据
分辨率不同，原驱动板支持新分辨率	通常不需要	修改屏参及显示时序
分辨率相同，接口和供电不同	不一定	评估接口和电源适配
800×600升级1024×768	视主板能力而定	像素时钟、接口带宽
1024×768升级1280×800	视主板能力而定	显示控制器和软件支持
原LVDS屏改为eDP屏	通常不能直接共用	需要接口转换或更换输出板
原主板只能输出固定分辨率	可能需要	固件是否可修改、有无缩放功能
原屏CCFL，新屏LED背光	显示驱动板不一定要换	背光驱动通常需要重新匹配

需要注意，驱动板支持某个分辨率，并不意味着它一定兼容所有采用该分辨率的LCD。

例如，同为1024×768的两款工业屏，可能分别采用单通道LVDS和双通道LVDS，或者逻辑供电、引脚定义存在差异。即使分辨率相同，也必须进一步核对接口和电气要求。

二、从800×600升级1024×768，原驱动板为什么可能不支持？

LCD分辨率提高后，驱动板需要处理和传输的显示数据通常会增加。

以工业设备中较常见的800×600和1024×768分辨率为例：

对比项目	800×600	1024×768
总像素数量	480000	786432
假设刷新率	60Hz	60Hz
RGB565单帧缓冲区	约0.96MB	约1.57MB
分辨率比例	4:03	4:03
对显示硬件要求	相对较低	像素和数据处理需求更高

1024×768的像素数量约比800×600增加64%。如果原设备采用嵌入式显示控制器，升级分辨率后可能需要更大的帧缓冲区和更高的数据传输能力。

但不同架构的驱动板并不一定都需要独立帧缓冲区。例如，部分视频转换板主要接收外部视频并完成显示输出，而嵌入式主控可能直接从系统内存读取图像数据。

因此，不能简单根据像素数量判断驱动板必须升级。

另外，显示接口还存在像素时钟限制。LCD实际所需的像素时钟不仅与有效分辨率有关，还受到刷新率、水平消隐和垂直消隐时序影响。

计算关系为：

像素时钟 = 水平总像素数 × 垂直总行数 × 刷新率

如果原驱动板的最大像素时钟低于新液晶屏的要求，就可能出现无法正常显示、画面闪烁或同步异常等问题。

三、驱动板支持多种分辨率，是不是修改程序就能换屏？

部分工业LCD驱动板支持通过固件、配置文件或硬件设置调整显示参数，但并非所有产品都具备这种能力。

例如，一块支持800×600、1024×768和1280×800输出的显示控制板，如果其LVDS接口、逻辑供电和背光配置也与新屏兼容，那么可能只需要修改显示参数，而不必更换整块驱动板。

需要调整的内容通常包括：

• LCD水平和垂直有效像素数。

 • 像素时钟及刷新率。

 • 水平、垂直同步和消隐时序。

 • LVDS单通道或双通道配置。

 • 6bit/8bit数据位宽及映射方式。

 • 背光使能和亮度控制参数。

对于采用eDP接口的显示系统，还需要确认链路数量、链路速率、AUX通信、显示识别及链路训练是否正常。

如果使用的是MIPI DSI液晶屏，则可能需要调整DSI通道、视频传输模式及显示面板初始化指令。

修改驱动参数的前提，是驱动板硬件本身支持新LCD的要求。 如果芯片不支持相应分辨率、接口或数据带宽，仅通过升级程序无法突破硬件限制。

杭州精显科技有限公司提供京东方BOE、友达AUO、京瓷Kyocera等品牌工业液晶屏，以及LCD驱动板、触摸屏和连接线配套服务。针对原屏停产、分辨率升级和跨品牌替代需求，可结合主板型号、原屏规格书及新屏参数进行兼容性评估。

联系电话： 19157671329（微信同号）官网： www.leehon.com

四、原驱动板只能输出800×600，新屏1280×800怎么办？

如果原控制主板只能输出800×600，而新液晶屏为1280×800，需要区分设备是否允许修改主板及显示系统。

第一种情况：原主板能够修改输出分辨率。

如果显示控制器实际支持1280×800，只是当前固件固定输出800×600，那么可以进一步评估修改显示配置，并检查接口、显存和显示时序是否满足要求。

这种情况下，不一定需要更换驱动板。

第二种情况：原主板不能修改，但可以增加缩放板。

部分工业显示驱动板具有Scaler图像缩放功能，可以接收原主板输出的800×600信号，再转换为新LCD需要的1280×800显示时序。

不过，800×600属于4:3比例，1280×800属于16:10比例。如果直接将画面铺满宽屏，可能导致文字、按钮和图形发生横向拉伸。

因此，建议优先采用等比例缩放、居中显示或者根据设备要求调整显示策略。

另外，图像缩放只是改变输出像素数量，不会让原800×600画面凭空获得更高的图像细节。

第三种情况：主板和显示架构都不支持新屏。

如果原设备采用固定时序输出，且缺少适合的转换方案，那么更换匹配新屏的显示控制板，或者整体升级控制主板，可能更合理。

对于已经量产的工业设备，还需要比较重新开发驱动板与继续寻找相同分辨率LCD的成本，不能只看新屏采购价格。

五、LVDS液晶屏分辨率不同，驱动板需要重点检查什么？

LVDS是工业TFT-LCD常见接口，不同分辨率的LVDS液晶屏在通道配置和传输带宽上可能存在差异。

部分低分辨率LCD采用单通道6bit LVDS，而部分较高分辨率或更高刷新率的产品采用双通道8bit LVDS。

但不能根据分辨率直接推断通道数量。实际配置需要查看原厂规格书。

例如，原设备采用单通道LVDS，而新屏需要双通道LVDS，如果原驱动板只能输出单通道信号，就不能通过简单更换屏线实现完整驱动。

即使两款屏幕都采用单通道LVDS，还需要核对JEIDA/VESA数据映射、6bit/8bit位宽、逻辑供电和Pin脚排列。

如果驱动板能够切换单/双通道及数据映射方式，可以在核对电气连接后进一步开展适配测试；如果硬件输出能力不足，则需要考虑更换驱动板。

六、原LCD与新LCD接口不同，能不能保留驱动板？

接口不同，并不意味着必须更换整套控制系统，但一般不能直接共用原连接方式。

例如，原工业屏使用RGB并行接口，新屏采用LVDS；或者原屏采用LVDS，新屏采用eDP。

这类情况需要评估接口转换方案。

原屏接口	新屏接口	处理方向
RGB	LVDS	评估RGB转LVDS电路
LVDS	eDP	评估支持对应配置的接口转换板
LVDS	LVDS	核对通道、位宽和Pin定义
eDP	eDP	核对Lane、速率和供电
RGB	MIPI DSI	评估专用转换方案及初始化要求

需要特别注意，接口转换板不一定具备图像缩放功能。

例如，一款LVDS转eDP转换模块可能只负责信号协议转换，而不能将800×600自动转换为1280×800。若分辨率也发生变化，就需要确认转换方案是否包含相应的缩放处理能力。

对于数控机床、医疗设备和PLC控制系统，驱动板改造还可能涉及启动时序、供电、屏线和电磁兼容性，因此需要结合整机进行验证。

七、分辨率升级后，为什么背光也可能不兼容？

LCD分辨率与背光系统没有固定的一一对应关系，但不同型号或不同系列的液晶屏可能采用不同的LED背光配置。

例如，原屏采用外置LED恒流驱动，新屏采用内置LED驱动；或者原背光需要某一电流配置，新屏要求不同的电压、电流和调光信号。

这时即使驱动板已经能够正确输出显示图像，也可能出现背光不亮、亮度无法调节或驱动板温升过高的问题。

因此，分辨率升级不能只检查显示信号，还需要核对LCD逻辑供电、LED背光电源、BL_EN使能、PWM调光及连接器定义。

对于旧设备采用CCFL背光、新LCD采用LED背光的情况，则需要重新匹配相应的LED驱动，不能直接使用原CCFL高压逆变器输出。

八、更换LCD后能正常显示，就代表驱动板兼容吗？

不一定。

部分不兼容问题并不会在第一次通电时立即表现出来。例如，驱动板像素时钟接近工作上限、屏线信号质量不足或者背光电源裕量偏小，可能在长时间运行、高低温变化或反复开关机后出现故障。

因此，建议在LCD替代完成后开展以下测试。

测试项目	验证内容
启动测试	多次开关机是否正常显示
分辨率测试	图像完整、无裁切和异常缩放
显示时序	像素时钟、刷新率符合要求
色彩测试	无明显偏色、灰阶异常
接口稳定性	无花屏、闪烁及信号丢失
背光测试	正常开启、关闭和调光
供电测试	电压、电流及电源时序正常
连续运行	长时间点亮无异常温升
触摸功能	操作位置、触摸坐标准确

如果原设备用于数控机床或工业自动化控制系统，还需要检查报警信息、设备状态、程序界面和操作按钮是否完整显示。

特别是分辨率改变后，原有HMI软件可能仍然采用固定的像素坐标。即使画面正常点亮，也可能出现按钮位置错乱或触摸点击偏移，需要同步调整软件界面或触摸映射。

九、工业LCD分辨率不同，怎么选更合适的替代方案？

对于已经量产的工业设备，建议先确认原控制主板的显示输出能力，再决定是否改变LCD分辨率。

如果只是原液晶屏停产或损坏，优先寻找相同分辨率、相同接口和结构接近的型号，通常更容易降低改造成本。

例如，原设备使用10.4寸800×600 LVDS液晶屏，可以优先从友达、京东方、京瓷、天马、群创和龙腾光电等品牌中筛选相同规格产品，再根据Pin脚、供电、背光和外形尺寸判断是否具备替代可能。

如果项目希望从800×600升级到1024×768，或从1280×800升级到1920×1200，则需要将控制主板、显示驱动、电源和软件界面作为完整系统进行评估。

杭州精显科技有限公司可围绕工业LCD停产替代、显示驱动板匹配、触摸屏及连接线配套需求，结合原屏和目标型号的规格资料，协助设备厂家开展显示系统升级选型。

需要强调， 更高分辨率不一定意味着工业设备的显示效果更好。 如果原控制软件无法适配，或者设备主要显示简单数字、状态和报警信息，盲目提升分辨率可能增加主板改造、功耗和维护成本。

对于要求长期稳定运行的工业设备，能够兼容现有主板、经过样品验证并具备可靠供应条件的LCD，通常比单纯追求更高分辨率更具有实际价值。

十、LCD液晶屏分辨率与驱动板常见问题

1. 原来800×600，换成1024×768必须换驱动板吗？

不一定。如果驱动板硬件支持1024×768，并且可以修改显示时序、接口配置和屏线，可以评估继续使用。若最大输出能力不足，则需要更换或增加适配设备。

2. 驱动板标注支持1920×1080，是不是所有低分辨率LCD都能使用？

不是。最大分辨率只是判断条件之一，还需要确认驱动板能否输出新屏要求的具体时序、接口配置和供电。支持1920×1080不代表自动兼容所有1024×768或1280×800液晶屏。

3. 换成更低分辨率的LCD，驱动板是不是一定兼容？

也不一定。分辨率降低后，驱动板仍然需要能够输出正确的像素时钟和显示时序。如果无法配置为新屏要求的模式，也可能出现无法正常显示的问题。

4. 驱动板和LCD接口一样，为什么还会花屏？

可能与LVDS数据映射、6bit/8bit位宽、通道配置、像素时钟、信号质量或电源时序有关。需要结合原厂规格书和电气测试进一步排查。

5. 更换驱动板后，原触摸屏还能继续使用吗？

需要单独判断。触摸屏通常通过USB、I2C、RS-232等接口通信，与LCD显示信号属于不同系统。如果显示分辨率或有效显示区域变化，还需要验证触摸坐标映射和控制器兼容性。

分辨率不同，先确认驱动板能力，再决定是否更换

LCD液晶屏分辨率不同，驱动板是否需要更换，并没有统一答案。

如果原驱动板支持新屏的分辨率、接口带宽、显示时序及电气条件，可以通过配置调整继续使用；如果硬件能力不足、接口不兼容或原系统无法修改，则需要评估更换驱动板或采用匹配的显示转换方案。

对于工业设备维修，建议优先选择相同分辨率的兼容LCD；对于新设备开发或显示升级项目，则应提前规划主控性能、显示接口、驱动程序和触摸界面，避免采购新屏后才发现原主板无法适配。

产品资料说明

技术资料来源： （TI）LVDS像素时钟与数据带宽技术资料、NXP嵌入式LCD接口应用文档及STMicroelectronics显示控制器技术资料。

资料整理服务商： 杭州精显科技有限公司。

资料更新时间： 2026年10月28日。

资料用途： 用于工业LCD液晶屏分辨率升级、驱动板兼容判断、停产替代和显示系统选型参考。

技术注意： 不同LCD型号、规格书版本和驱动板固件可能存在分辨率、时序、接口、供电及背光参数差异。具体能否继续使用原驱动板，应以显示控制芯片资料、LCD原厂有效规格书、实际连接方案及整机测试结果为准。
