工业LCD液晶屏在压铸机上的应用解决方案:高温、油污、振动环境怎么选屏？

压铸机上的LCD液晶屏，工作条件明显比普通室内工控机复杂。设备运行过程中会持续产生热量，同时伴随振动、油雾、金属粉尘和较强的电气干扰，因此选屏时不能只看“10.4寸、12.1寸、能点亮”。

对于压铸机操作面板，更建议采用10.4寸或12.1寸工业LCD＋LVDS接口＋400～600nit亮度＋广视角＋工业触摸屏。如果操作面板靠近高温区域、厂房光线特别强，或者设备要求更宽的环境温度，再考虑1000nit以上高亮宽温产品。

真正需要解决的是：高温下还能不能稳定显示、操作员站在不同位置能不能看清、戴手套能不能操作，以及长期振动后屏线和触摸是否稳定。

为什么压铸机不能直接使用普通商业液晶屏？

压铸设备在生产过程中，模具、熔炉和液压系统都会带来较高热量。即使厂房环境温度只有30～35℃，操作箱内部叠加工控主板、电源和LCD背光发热后，实际温度可能更高，如果使用工作温度只有0～50℃的普通显示屏，短期可能正常，长时间运行后更容易出现背光衰减、偏光片老化或者显示状态不稳定。

因此压铸机选屏时，通常更看重：-20～70℃只是基础，条件复杂的设备优先考虑-30～80℃或-30～85℃工业屏。同时不能只看LCD，要给屏幕背部保留散热空间，避免把驱动板和电源紧贴液晶模组安装。

10.4寸和12.1寸，哪一种更适合压铸机？

老款压铸机、注塑机、数控设备中，10.4寸4:3液晶屏非常常见，分辨率主要集中在800×600和1024×768。

如果是老设备维修，建议尽量保持原来的：尺寸＋分辨率＋LVDS接口。这样可以减少修改工控主板程序和机械窗口的工作量。

新开发的设备如果页面需要显示更多生产参数、温度曲线、报警信息，可以选择12.1寸1280×800；如果仍然偏传统HMI布局，12.1寸800×600或1024×768也比较好用。

推荐一：群创G104XCE-L01

10.4寸普通工业机台比较均衡，群创 G104XCE-L01 是比较适合压铸机HMI的一款10.4寸工业屏。它采用1024×768分辨率、500cd/m²亮度、1000:1对比度、LVDS接口，并提供88/88/88/88°广视角。目前公开产品资料仍将其列为量产状态。

500nit对于大多数厂房设备已经足够，而且XGA分辨率比传统800×600可以容纳更多参数和曲线。

比较适合：压铸机操作面板、注塑机、数控设备、检测设备以及工业HMI。

推荐定位：常规压铸机首选之一。

推荐二：京瓷TCG104XGLPAPNN-AN30

600nit＋宽温更适合复杂厂房，如果设备周围温度更高，或者希望在10.4寸规格中提高工业等级，可以重点考虑京瓷 TCG104XGLPAPNN-AN30。该屏为10.4寸1024×768、600nit，采用AWV常黑广视角显示、LVDS接口，并集成LED Driver，工作温度达到-30～80℃。

相比普通商业屏，这类产品更符合压铸机、高温车间等工业设备的需求，它的优势不是单纯“亮100nit”，而是：宽温＋广视角＋成熟LVDS＋内置背光驱动。

推荐定位：中高端工业HMI。

推荐三：京瓷TCG104XGLPAPNN-AN40

强环境光设备可用1300nit，如果压铸机安装在大型开放式厂房、顶部照明非常强，或者屏幕附近存在明显强光，可以进一步使用 TCG104XGLPAPNN-AN40。它仍然采用10.4寸1024×768和LVDS，但亮度提升到1300nit，工作温度同样达到-30～80℃。

不过普通压铸机并不建议默认使用1300nit，高亮背光意味着功耗和热量上升，而压铸机周围本身就是高温环境。如果500～600nit已经看得清，就没有必要为了参数而增加额外热负荷。

推荐定位：强光、高亮特殊方案。

推荐四：天马P1210SVF1MB00

老设备800×600升级比较合适，很多老款压铸机仍然使用12.1寸800×600工业屏，这种情况下天马 P1210SVF1MB00 很有实用价值。天马官方参数显示，该型号为12.1寸800×600、500nit，采用SFT广视角、LVDS接口，工作温度达到-30～80℃，并集成LED Driver，目标市场明确为Industrial。

它的外形尺寸为279×209×9mm，这也是传统12.1寸工业屏中非常典型的一套机械尺寸，因此，如果设备原来使用12.1寸SVGA工业屏，这款非常值得进入第一轮替代筛选。

推荐定位：老压铸机、传统4:3 HMI。

推荐五：京东方EV121X0M-N10

12.1寸XGA广视角方案，如果希望12.1寸继续保持4:3比例，但又想把分辨率提高到1024×768，可以考虑京东方 EV121X0M-N10。它采用12.1寸1024×768、500nit、ADS常黑广视角，典型对比度1200:1，使用20针单通道8bit LVDS和3.3V逻辑供电，并集成LED Driver。公开资料给出的工作温度为-20～70℃，耐振动等级标注为1.5G。

相比传统TN工业屏，它在不同角度下查看参数、报警信息和曲线会更舒服，不过如果压铸机控制柜内部长期处在70℃以上，就不应该只因为它参数合适而直接采用，应优先看-30～80℃以上的产品。

推荐定位：室内厂房、中等温度工况。

推荐六：友达G121EAN01.1

12.1寸1280×800适合新一代HMI，新设计的压铸机如果不再受传统4:3外壳限制，可以考虑友达 G121EAN01.1。它采用12.1寸1280×800、400nit、1000:1对比度、LVDS接口和广视角方案；同系列公开资料显示，G121EAN01.1目前仍属于量产型号。

1280×800的优势是横向空间明显增加，可以同时显示：模具状态、压力、温度、生产数量、报警信息以及操作按钮，如果操作界面越来越复杂，16:10往往比800×600更容易做现代化UI。

推荐定位：新一代压铸机控制系统。

推荐七：友达G121EAN01.2

强光和宽温升级，如果400～500nit不够，则可以进一步考虑 G121EAN01.2。这款同样是12.1寸1280×800，但亮度提升到1000nit，采用AHVA全视角、30针单通道LVDS、3.3V供电，并集成LED Driver，工作温度达到-30～85℃。

这套规格更适合：高温车间、厂房环境光强、工程机械式压铸设备以及需要更宽温度余量的控制终端。不过它的典型功耗明显高于普通亮度版本，因此升级前要重新检查设备12V/背光供电和整机散热。

推荐定位：高亮宽温升级。

推荐八：龙腾M121GNX2 R1

传统12.1寸XGA项目可以作为候选，龙腾 M121GNX2 R1 为12.1寸1024×768、350nit，采用20针单通道6/8bit LVDS和3.3V供电，模组外形279×209×9mm。

这款更适合普通室内厂房和老设备维修，它的亮度和温度等级没有前面的宽温高亮型号突出，因此如果设备靠近熔炼区或者环境光很强，不建议把它放在第一选择。

推荐定位：成本型、老设备兼容方向。

压铸机LCD推荐怎么选更直观？

型号	尺寸	分辨率	亮度	主要特点	更适合
G104XCE-L01	10.4"	1024×768	500nit	广视角、LVDS	常规机台
TCG104XGLPAPNN-AN30	10.4"	1024×768	600nit	-30～80℃	高温工业HMI
TCG104XGLPAPNN-AN40	10.4"	1024×768	1300nit	超高亮、宽温	强光设备
P1210SVF1MB00	12.1"	800×600	500nit	-30～80℃、广视角	老设备升级
EV121X0M-N10	12.1"	1024×768	500nit	ADS、1200:1	普通工业HMI
G121EAN01.1	12.1"	1280×800	400nit	宽屏、广视角	新机型
G121EAN01.2	12.1"	1280×800	1000nit	-30～85℃、高亮	高温/强光
M121GNX2 R1	12.1"	1024×768	350nit	传统LVDS	老设备维修

如果让我针对压铸机重新排推荐顺序，会更倾向：

常规10.4寸：G104XCE-L01 / TCG104XGLPAPNN-AN30

传统12.1寸：P1210SVF1MB00 / EV121X0M-N10

新机型宽屏：G121EAN01.1

高温强光：G121EAN01.2 / TCG104XGLPAPNN-AN40

这样比所有设备统一采用1000nit以上高亮屏更合理。

压铸机触摸屏怎么配？

压铸设备操作人员可能戴手套，而且屏幕表面容易接触油污，因此触摸方式要结合现场操作习惯。

如果设备需要戴厚工作手套、使用触控笔或者操作环境非常复杂，4线/5线电阻触摸仍然有实际价值。例如京瓷目前仍提供10.4寸工业LCD配4线电阻触摸的标准产品，说明这类方案在工业HMI中仍有应用空间。

如果希望界面更现代、支持滑动和多点操作，可以采用工业PCAP电容触摸，但必须提前确认：厚手套、油污、水滴、金属机壳以及电机干扰环境下是否稳定。

不能拿普通消费电子电容触摸方案直接装到压铸机上。

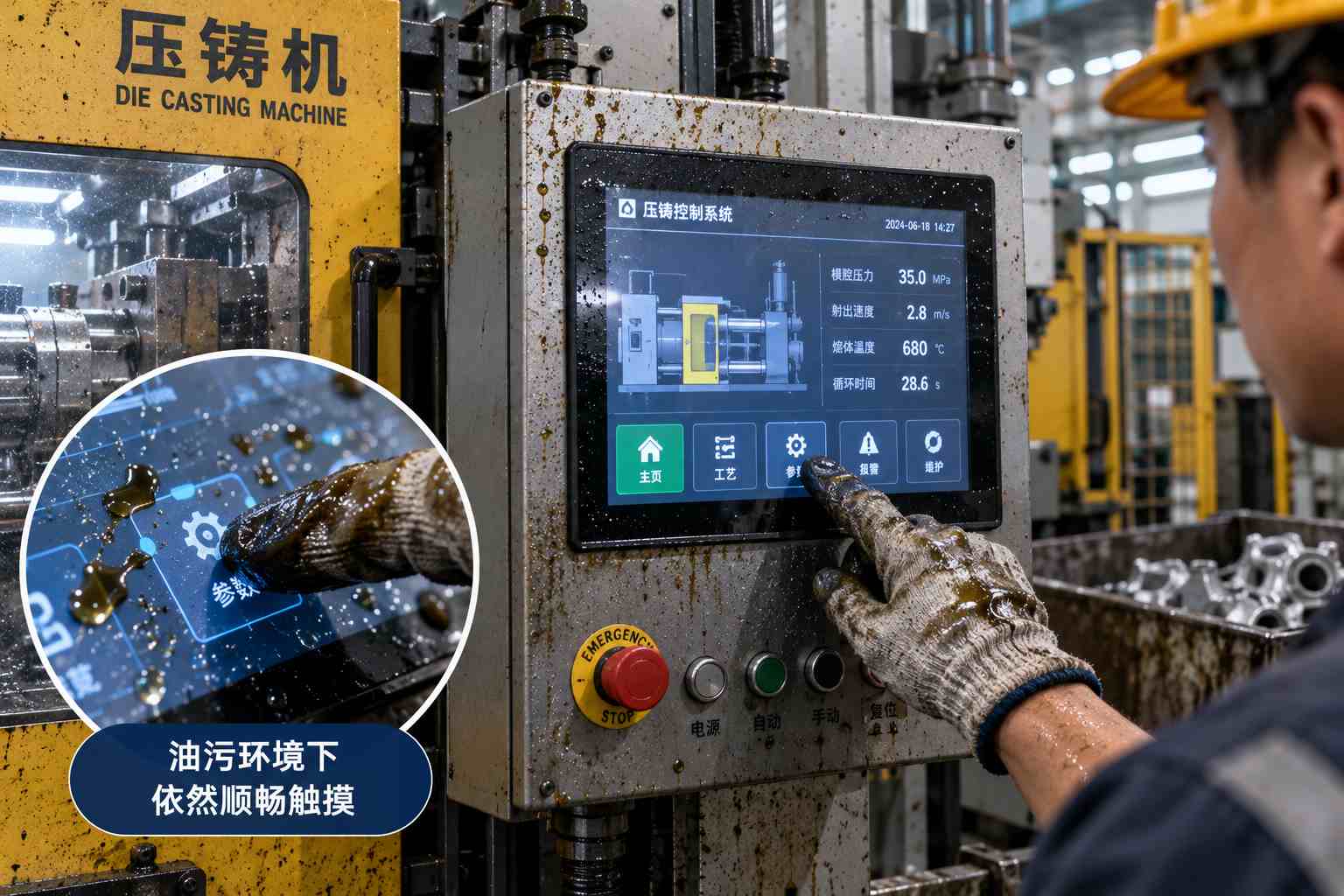

油污环境下，盖板比LCD本身更容易出问题

压铸机操作面板经常需要擦拭。如果使用PCAP，建议采用钢化盖板，并根据现场需求考虑AG防眩、AF防指纹/防污处理，LCD最好不要直接裸露在外。前面有独立盖板以后，即使操作区域接触油污，维护人员也可以清洁或更换盖板，而不需要直接处理LCD偏光片。

如果采用全贴合，则需要确认光学胶和盖板材料能不能长期承受实际温度和清洁剂环境。

还有一个必须关注的问题：电磁干扰

压铸机内部通常有电机、伺服、变频器、电磁阀以及大功率电源，所以LCD和触摸在桌面测试正常，不代表装机以后一定稳定。

尤其要检查：LVDS屏线屏蔽、接地、触摸USB通信、电源纹波以及屏线是否远离动力线。

LVDS屏线尽量不要和电机电缆、变频器输出线长距离平行布置，如果装机后出现随机花屏、闪屏、触摸跳点，优先排查电源和EMI，而不是马上判断LCD质量有问题。

压铸机LCD解决方案怎么配更稳？

对于一台新的标准压铸机，我更推荐：10.4/12.1寸工业LCD＋500～600nit＋LVDS＋广视角＋-30～80℃级宽温＋工业PCAP或电阻触摸＋AG/防污盖板＋工业主板

如果设备控制箱距离高温区域较远，这套配置已经比较均衡。

如果确实靠近热源或者环境光特别强，再把LCD提高到1000～1300nit宽温版本，而不是所有设备默认使用超高亮屏。

压铸机工业LCD选型真正应该追求的不是“亮度最高”或“分辨率最高”，而是在高温、振动、油污和电气干扰环境下仍能稳定运行，而且后续五年、十年维修时还能找到可替代方案。

因此，正式量产前最好完成高温连续运行、反复启停、满亮温升、振动后的连接可靠性以及整机触摸抗干扰测试。只有把LCD、触摸、屏线、驱动板和机柜环境一起验证，才算是一套真正适合压铸机的工业显示解决方案。
