TFT液晶屏的“开模”通常指的是定制液晶屏的玻璃尺寸、结构、FPC软排线或背光模组，以满足特定产品的设计需求。这与直接生产消费级屏幕有所不同，它是一个高度专业化的过程，需要与液晶屏制造商或其专业代理商紧密合作。

一、为什么要为TFT液晶屏开模？

你可能会问，为什么不直接使用市面上的标准屏幕？主要原因在于：

特殊尺寸需求：你的产品设计可能需要一个非标准的长宽比或异形屏幕，例如圆形、L形或带缺口的屏幕。

结构集成：为了让液晶屏与你的产品外壳完美贴合，可能需要定制盖板玻璃、增加光学邦定（Optical Bonding）或改变屏幕的厚度。

接口与排线：标准屏幕的FPC软排线长度、形状或接口类型可能不适合你的主板设计，需要重新设计排线以方便安装。

性能优化：为了在特殊环境下工作，可能需要定制高亮度背光、宽温性能或高抗干扰能力的屏幕。

二、TFT液晶屏开模流程解析

一、前期准备

1.需求确认

尺寸（对角线大小：2.4寸、7寸、10.4寸等）

分辨率（如 800×480、1024×600、1920×1080）

亮度（室内 250~350 cd/m²，户外 ≥800 cd/m²）

接口类型（RGB、LVDS、MIPI、eDP 等）

显示模式（IPS 全视角、TN 常白/常黑）

工作温度（常规 0~50℃，工业级 -20~70℃，宽温 -30~85℃）

是否带触摸（电容屏/电阻屏）

2.结构要求

外形尺寸、厚度、公差要求

FPC 出线方向和长度

是否需要丝印 Logo 或定制边框

3.应用场景确认

工业设备、车载、医疗、军工、消费电子

不同应用决定模组的寿命、抗震性、防护等级

三、设计与开模

1.工程设计：根据客户的尺寸图纸，LCD 厂商工程师设计 模组结构图 + 电路方案出 3D 模型与总成图纸 给客户确认

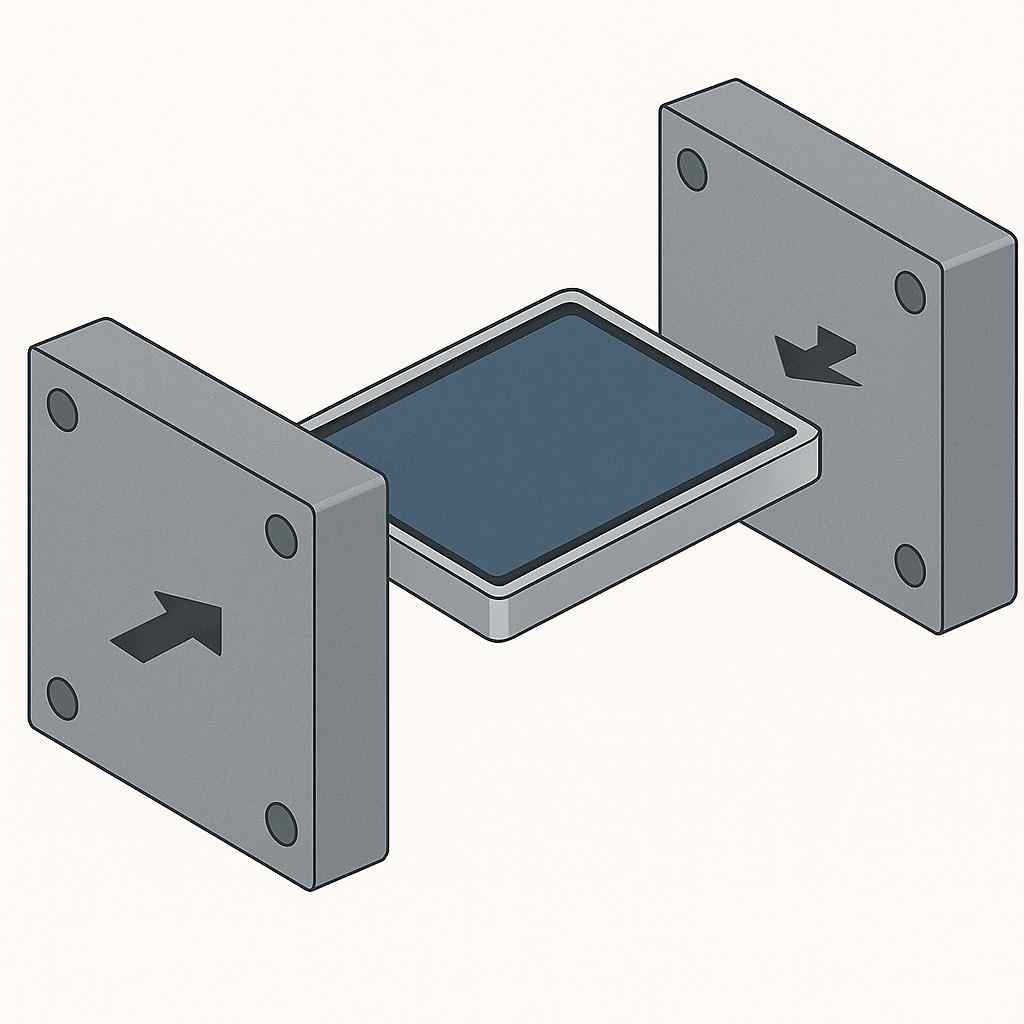

2.开模阶段：需要制作 模组金属框/塑料外壳/导光板 等开模件、若需要特殊外观（如带玻璃盖板、窄边框），会增加模具费用

3.初样制作（工程样）：按照设计方案生产少量样品，交付客户测试

4.重点验证：分辨率、接口兼容性、亮度、视角、温度适应性

四、测试与验证

1.功能测试：确认与主板的接口匹配、显示效果正常

2.可靠性测试：包括高低温循环、湿热测试、震动测试

3.EMC 测试：电磁兼容与抗干扰能力

4.客户确认：客户认可样品效果后签署工程确认书

五、量产与供货

1.小批量试产：几十到几百片，测试生产工艺稳定性

2.正式量产：客户下达订单后，按照开模设计进行大批量生产

3.交付与售后：全新原厂原包出货，并提供技术支持

六、为什么选择专业的代理商？

对于大多数企业来说，直接与TFT液晶屏原厂进行开模合作的门槛很高，通常需要巨大的订单量。因此，选择专业的代理商是更明智的选择。

技术咨询：专业的代理商拥有丰富的行业经验，能为你提供从方案设计到技术实现的全面咨询，避免走弯路。

资源整合：代理商可以整合多家原厂的资源，帮助你找到最适合的开模方案。

降低门槛：代理商可以接受小批量的开模订单，降低你的研发成本和风险。

全程服务：从产品定义、方案设计、样品打样到批量生产，代理商都能提供全程跟踪服务，确保项目顺利进行。

七、开模注意事项

成本因素：开模成本主要在 模具制作费 + 工程开发费 + 小批量打样，一般需要客户承担，批量越大，分摊越低。

周期：从设计到小批量打样，一般需要 6~12 周，根据复杂程度不同而定。

兼容性：尽量选择在已有标准模组基础上微调，能降低开模成本和风险。

液晶面板开模常见问题

Q1：为什么要开模？不能直接用现有的屏吗？

A1：若标准品能满足需求，当然优先选用。但若客户设备空间特殊，或需要高亮/宽温/特殊接口，就必须开模定制。

Q2：开模费用大概多少？

A2：根据复杂度不同，通常在 几万到几十万人民币。如果只是丝印 Logo、修改 FPC 长度，成本会低很多。

Q3：开模周期多久？

A3：一般 2~3 个月。其中设计评审 2~3 周，打样 3~4 周，测试验证 3~4 周。

Q4：开模后的液晶屏寿命和品质会有影响吗？

A4：不会。只要按照工业标准设计和验证，开模屏的寿命与标准品相同。

Q5：是不是开模就只能我自己用？

A5：是的。定制开模液晶屏一般只供给该客户项目使用，原厂不会随意对外销售，避免竞争风险。

TFT液晶屏开模 是针对客户特殊需求的 定制化开发过程，包括需求确认 → 工程设计 → 模具制作 → 打样验证 → 量产供货。它能让屏幕在尺寸、接口、亮度、温度适应性等方面完全符合客户产品需求，但需要承担 额外的成本和周期。
