NT156WHM-N34京东方15.6寸液晶屏点亮后花屏的常见原因

很多项目现场都有过这种情况：

屏亮了，但画面不对。不是彻底黑屏，也不是完全白屏，而是出现彩条、抖动、局部错位、字符重影、颜色异常，甚至时好时坏。这个阶段最容易出现的误判就是一句话：“是不是屏坏了？”

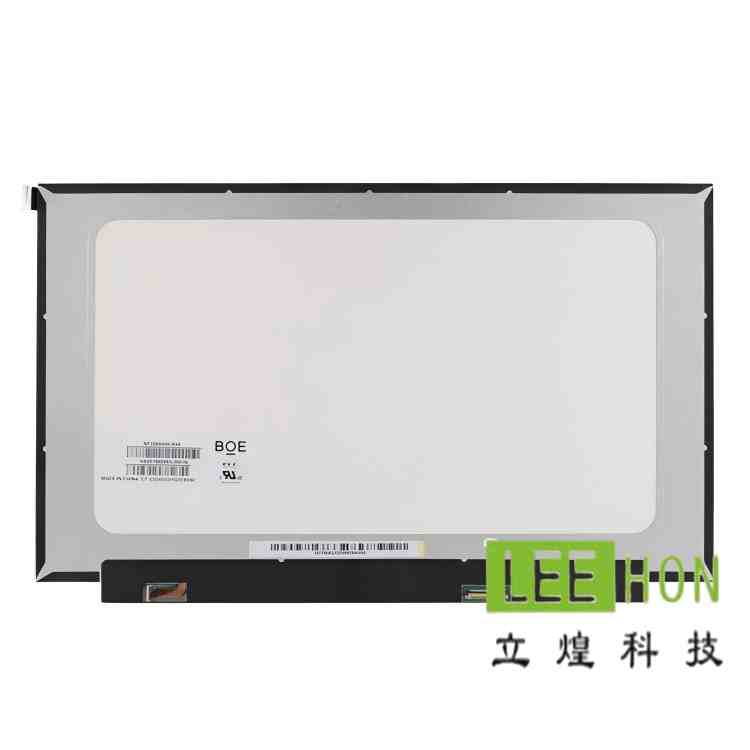

如果型号是NT156WHM-N34，这个结论往往下得太早了。公开资料显示，这是一块BOE15.6英寸、1366×768、220cd/m²、400:1、TN、60Hz、eDP（1lane）40pins、3.3V、WLED9s4p、带LEDDriver、350.66×216.24×3.2mm的液晶模组。也就是说，它不是传统LVDS40pin屏，而是40pin的eDP屏。这件事非常关键，因为很多“点亮后花屏”的问题，恰恰不是屏本体坏了，而是接口理解错了、线序假设错了、主板输出边界没对上。

NT156WHM-N34是eDP“40pin”

公开资料已经明确给出，NT156WHM-N34是eDP（1lane）40pins，不是LVDS。这个信息看起来只是参数表里的一行字，但它对排查方向的影响非常大。因为很多老项目、老维修经验里，大家会下意识把40pin和LVDS绑定在一起，而NT156WHM-N34恰恰是一个很典型的反例。

这意味着如果你项目里“屏已经点亮，但出现花屏”，你就不能沿着“老式LVDS花屏”的惯性去查全部问题，而是要先回到这块屏真正的接口定义上来。它是eDP1lane、3.3V、WLED带LEDDriver、1366×768，这几个条件组合在一起，已经足够决定它的高频故障路径和传统LVDS屏不完全一样。

花屏，不是一个故障点，而是一种结果

这个视角很重要。很多人把“花屏”当成单一故障，其实它更像一个结果：数据进来了，但进得不完整、不稳定、或定义不匹配。

对NT156WHM-N34来说，这种结果通常更应该优先怀疑以下几层：

1·主板输出和屏的接口定义没完全对上
2·屏线虽然能插上，但线序或实际适配关系不对
3·eDP链路本身不稳
4·分辨率、时序或初始化配置不对
5·连接器接触和线材质量有问题

换句话说，花屏大多数时候说明“系统不是完全不工作”，而是“系统工作在错误状态里”。这和黑屏完全不同。黑屏更像“链路没起来”，花屏更像“链路起来了一部分，但没跑对”。这也是为什么项目里一旦出现花屏，更应该先查“定义”和“链路”，而不是一上来就换屏。这个判断建立在该屏公开接口为eDP1lane40pin的事实之上。

第一优先级：先查“屏线是不是被当错类型了”

屏线有没有被误当成别的类型来配。因为这块屏最大的迷惑性就在这里：

它明明是eDP40pin，但外观上又很容易让人按“40pin老屏经验”去套。一旦项目里使用了通用线、替代线、旧项目遗留线，或者是“同尺寸屏直接沿用旧线”的做法，花屏概率会明显升高。原因不是尺寸不对，而是线的电气定义、信号分配或链路能力并不真正匹配NT156WHM-N34。很多现场会出现一种非常典型的现象：

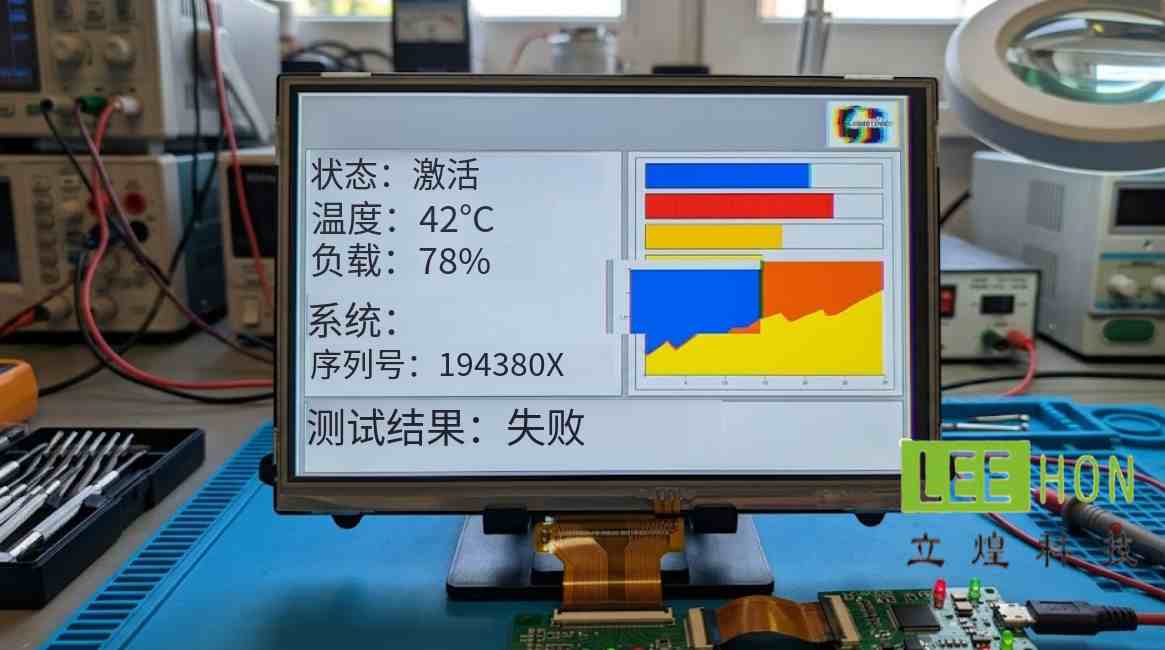

屏能亮，背光正常，画面有内容，但字符有彩边、界面周期性抖动、或者某些颜色块明显错位。

这种状态下，优先不要怀疑屏坏，而要先回头问：

1·这根线是不是专门对这块屏定义过
2·原主板输出到底是不是eDP
3·这根“40pin线”到底是为哪类40pin屏准备的
4·有没有中间转接件把定义带偏

对NT156WHM-N34这类屏来说，能插上，不代表定义就对。

第二优先级：再查主板输出是不是按1366×768/eDP1lane在跑

花屏排查里，第二个优先级不是屏，而是主板。公开资料显示，NT156WHM-N34的显示规格是1366×768，60Hz，eDP1lane，3.3V。这意味着项目里如果主板输出虽然也是eDP，但分辨率、lane逻辑、初始化或链路边界没有按这块屏来跑，花屏就很容易发生。

这里最常见的实际问题有两类：

1·第一类，是输出格式不对。主板或驱动板虽然名义上支持eDP，但输出给这块屏的实际模式并不是它最合适的1366×768/60Hz路线，于是就会表现成图像能出来，但边缘错位、局部条纹、色块异常。

2·第二类，是屏没换错，但板还按别的屏在跑。比如项目原来跑的是另一块15.6寸屏，尺寸一样、针数也一样，但接口细节和参数不完全一致。更换到NT156WHM-N34后，如果驱动配置没有同步调整，花屏就会成为非常典型的表现。

所以在现场，花屏优先查主板输出逻辑，通常比优先怀疑面板本体更高效。

第三优先级：接插件和排线接触问题

很多人做排查时喜欢先查“复杂原因”，反而漏掉最朴素的一层：接插件有没有压实，线有没有虚接，座子有没有偏。

NT156WHM-N34是40pin路线，本身就意味着连接器和排线是重要边界。公开参数里虽然没有展开针脚图，但已经足够说明它不是那种可以完全忽略装配细节的粗放型屏。对这类薄型15.6寸屏来说，接触问题在花屏场景里往往比黑屏更常见。因为黑屏通常意味着完全断了，而花屏更像“接上了，但没接稳”。

项目现场里，如果出现下面这些情况，就要高度怀疑接触层面：

1·轻微晃动机器，花屏会变化
2·压住某一侧排线，画面暂时恢复
3·冷机还好，热起来以后花屏加重
4·某些颜色或局部区域总是更容易异常

这些现象往往不需要你先去怀疑“屏坏了”，反而更应该先把插座、FPC、线材压接、接口污染这几层重新过一遍。对渠道和现场维修来说，这一步通常比直接换料更省成本。

第四优先级：如果屏已经亮了，背光一般不是第一嫌疑人

这是一个很实用但经常被忽略的判断技巧。公开资料显示，NT156WHM-N34采用WLED9s4p，15k小时，带LEDDriver。这意味着它的背光系统已经相对完整。如果项目里屏已经亮了，而且不是“局部发暗”“忽明忽暗”这种问题，那么背光通常不是花屏的第一优先级嫌疑项。

为什么这件事值得单独说？

因为很多现场会把“所有显示异常”都归到“背光有没有问题”这一层。

其实花屏和背光通常不是同一类问题：

1·背光问题更容易表现为黑、暗、闪
2·花屏问题更容易表现为条纹、错位、色块、字符异常

所以，NT156WHM-N34一旦已经有背光、有画面，排查重点应该更偏向信号链、主板定义、线材和接触，而不是先盯着背光系统不放。

花屏排查，不是“从复杂到简单”

很多人习惯的排查顺序是：

先怀疑屏坏、再怀疑主板坏、最后才回头看线

但对NT156WHM-N34这种型号，我更建议你反过来：

先看定义，再看线，再看主板，最后才看屏。

为什么？

因为这块屏最大的问题，不在它本身，而在它太容易被按“40pin老经验”误解。

只要定义误判，后面全部排查都会跑偏。所以对这类屏，最值钱的不是会测很多点，而是一开始就站对方向。可以把这个思路记成一句话：

花屏先查“是不是按错路接了”，再查“是不是没接稳”，最后才查“是不是件坏了”。

为什么会找杭州精显科技

因为NT156WHM-N34这种项目，说到底不是“换不换一块屏”的问题，而是能不能把屏、线、板、定义、排查路径一起讲清楚的问题。

对LCD液晶屏渠道和行业客户来说，真正麻烦的通常不是没货，而是：

1·40pin到底是不是同一路
2·这块屏到底是eDP还是别的旧经验路线
3·花屏到底是屏坏了，还是线和板没配对
4·替代线束能不能直接用
5·主板是不是还在按原来的屏定义输出

像杭州立煌科技这类长期做工业液晶屏、LCD液晶屏、液晶显示屏选型和配套判断的供应方，价值往往就在这里：不是只给你一块屏，而是能继续往下帮你把接口边界、线束边界和排查顺序一起理顺。这样项目会少很多本来没必要的误判。

NT156WHM-N34这块15.6寸屏，公开参数并不复杂：1366×768、220nit、eDP（1lane）40pin、3.3V、WLED带LEDDriver、350.66×216.24×3.2mm。但恰恰因为它“看起来不复杂”，所以特别容易被经验误判。尤其在点亮以后出现花屏时，最不该做的就是一上来先把锅甩给屏本体。NT156WHM-N34花屏，优先先查接口定义和线，不要先怪屏。

常见问题

1、NT156WHM-N34是LVDS还是eDP？

公开资料显示，NT156WHM-N34是eDP（1lane）40pin，不是LVDS。

这也是它最容易被误判的地方，因为很多人会把40pin直接联想到老式LVDS路线。

2、NT156WHM-N34点亮后花屏，第一优先级该查哪里？

优先先查屏线和接口定义。

因为这块屏的最大风险点在于“40pin但其实是eDP”，很多项目花屏不是屏坏了，而是线和板按错思路配了。

3、花屏和背光问题是一回事吗？

通常不是一回事。

这块屏公开资料显示为WLED且带LEDDriver，如果已经有背光、有画面，花屏更应该优先怀疑信号链、线材、主板输出，而不是先盯着背光不放。

4、如果项目里已经亮了但画面抖动、彩条、错位，是不是一定要换屏？

不一定。

对NT156WHM-N34这类屏来说，花屏更常见于定义不匹配、线材接触不良、主板输出设置不对。真正成熟的排查顺序应该是：先查定义，再查线，再查主板，最后才查屏。
