LCD工业液晶屏30针和40针接口怎么看？针脚不同有什么区别

很多LCD工业液晶屏采购出错，并不是因为尺寸买错，而是因为把“30针、40针”当成了接口类型。实际上，30针和40针只表示连接器针脚数量，不等于接口协议，也不等于可以直接替换。 一块屏是30针，可能是eDP，也可能是LVDS；一块屏是40针，可能是eDP，也可能是LVDS、RGB，甚至可能把触摸信号一起做进排线里。

对工业设备客户来说，真正要解决的问题不是“30针好还是40针好”，而是：这块屏能不能接你的主板、能不能点亮、背光能不能正常工作、触摸能不能用、结构能不能装进去。

一、为什么很多人会把30针和40针看错

实际采购中，经常出现这种情况：

设备上拆下来一块LCD屏，客户看了一眼排线接口，发现是30针，于是直接去找“30针LCD屏”；或者看到原屏是40针，就认为只要买同样40针的屏就能替换。结果买回来以后，可能出现黑屏、花屏、颜色异常、背光不亮、触摸不能用，甚至驱动板或屏幕被烧坏。

问题的根源在于：针脚数量只是外观信息，不是完整接口信息。

同样是30针，可能一个是30pin eDP，另一个是30pin LVDS。

同样是40针，可能一个是40pin eDP触摸屏，另一个是40pin LVDS工业屏。

它们看起来针数相同，但底层信号完全不同，不能直接混用。

公开维修资料也提醒，40-pin LVDS和40-pin eDP即使物理连接器相似，也不是可互换接口，因为它们采用不同的信号技术。

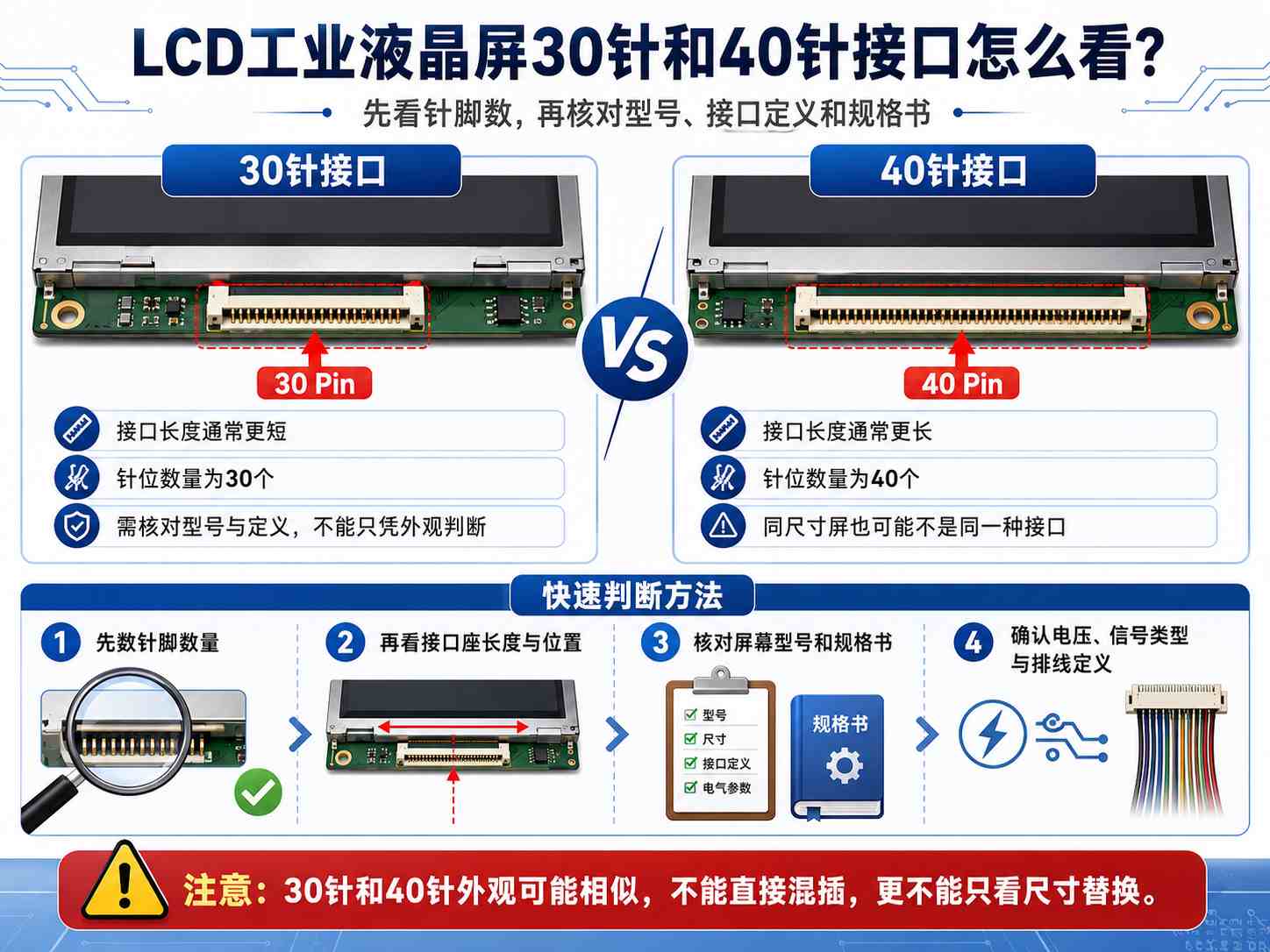

二、30针和40针到底代表什么

30针接口，只能说明这个LCD屏连接器上有30个触点。

40针接口，只能说明这个LCD屏连接器上有40个触点。

它们本身不能说明：

是不是eDP；

是不是LVDS；

是不是MIPI；

是不是RGB；

是不是带触摸；

是不是高分屏；

能不能直接替换。

所以，看LCD工业液晶屏接口，第一步可以数针脚，但不能停在数针脚。真正要看的，是规格书里的 interface type 和 pin definition。

可以把这句话作为采购判断标准：

30针和40针不是接口协议，LVDS、eDP、MIPI、RGB才是接口协议；针脚数量相同，不代表信号相同。

三、真正要看的不是针数，而是这5个信息

1. eDP、LVDS、MIPI还是RGB

这是最关键的一步。

如果原屏是eDP，新屏也必须是eDP；如果原屏是LVDS，新屏也必须是LVDS。30针eDP和30针LVDS不能因为都是30针就直接替换。eDP和LVDS属于不同显示接口体系，底层信号和主板驱动方式都不同。LaptopScreen的接口说明中也把30-pin eDP作为现代笔记本非触摸屏常见接口，同时把LVDS列为较早期屏幕常见接口，两者属于不同接口类型。

工业液晶屏里还会遇到MIPI、RGB、TTL等接口。特别是7寸、10.1寸、小尺寸工控屏，40针接口不一定是eDP，也可能是RGB或LVDS。

所以，采购时不能问“有没有30针屏”，而要问：这块屏是30针什么接口？eDP、LVDS、MIPI还是RGB？

2. pin定义：同针数也可能线序完全不同

pin定义决定每一个针脚负责什么信号。

比如哪几个脚是电源，哪几个脚是地，哪几组是数据线，哪几个脚是背光控制，哪几个脚是PWM，哪几个脚是触摸信号。

同样是40针，不同厂家、不同型号的pin定义可能不同。错误接线可能导致：

屏幕不亮；

图像花屏；

颜色异常；

背光不亮；

触摸失效；

烧坏屏或主板。

所以，pin定义比30针/40针更重要。

3. 看Lane数或通道数：决定分辨率和带宽

如果是eDP屏，要看：

1 Lane；

2 Lane；

4 Lane。

如果是LVDS屏，要看：

单通道LVDS；

双通道LVDS；

6-bit；

8-bit。

很多30pin eDP屏可能是2 Lane，适合FHD一类应用；部分40pin eDP屏可能用于高分辨率、高刷新率或触摸屏。也有资料指出，eDP虽然常见30针或40针，但Lane数量会影响带宽、分辨率和刷新率，40-pin eDP之间也可能因为Lane配置不同而不兼容。

工业项目里，如果Lane数或通道数不匹配，很容易出现黑屏、花屏、分辨率不对、刷新异常。

4. 看背光脚位：屏幕能不能“亮起来”不只靠显示信号

LCD液晶屏本身不发光，要靠LED背光显示画面。

很多人只关心显示接口，却忽略背光电压、电流、BL_EN、PWM。

背光相关信息通常包括：

LED+；

LED-；

背光电压；

背光电流；

BL_EN背光使能；

PWM调光；

是否内置LED Driver。

有时显示信号已经正常输入，但背光没有打开，屏幕看起来仍然是黑的。

所以排查黑屏时，要分清是显示信号没进来，还是背光没亮。

5. 看触摸信号：40针不一定就是触摸屏

很多人会认为40针比30针多出来的脚就是触摸。这个判断不可靠。

有些40pin eDP确实可能是“30针显示 + 10针触摸”的组合结构；ScreenCountry的接口说明中也提到过40-pin eDP + Touch可以理解为30 pins video + 10 pins touch，用于带内置触摸数字化器的触摸屏。

但不是所有40针都是触摸屏。40针也可能用于：

更多eDP Lane；

更高分辨率；

LVDS双通道；

RGB接口；

背光控制；

其他控制信号。

所以判断是否带触摸，要看规格书里的触摸接口。触摸可能走USB、I2C，也可能与显示接口分开走线。

四、30针常见在哪些屏上

30针接口常见于这些场景：

笔记本类eDP屏；

部分15.6寸FHD屏；

部分工业平板屏；

部分中小尺寸非触摸屏；

部分LVDS工业屏；

部分轻薄嵌入式显示屏。

如果是30pin eDP，常见于非触摸、FHD或接近FHD分辨率的屏幕。LaptopScreen资料中提到，30-pin eDP是2014年以后许多非触摸笔记本屏的主流接口，并常用于最高到1080p这类屏幕。

但在工业液晶屏项目中，不能简单把“30针”等同于笔记本eDP，因为工控屏还有LVDS、MIPI、RGB等多种接口形态。

五、40针常见在哪些屏上

40针接口更容易出现在这些场景：

触摸一体屏；

高分辨率eDP屏；

高刷新率屏；

7寸、8寸、10.1寸工业屏；

LVDS或RGB工控屏；

需要更多电源或控制信号的模组。

很多40针屏不是“更高级”，而是因为它需要更多信号脚。

比如有的40针用于触摸，有的40针用于高分辨率，有的40针只是某种LVDS/RGB接口定义。

所以，40针屏不能只按“比30针多10个脚”理解。

40针的重点不是多了几个针脚，而是这些针脚分别传输什么信号。

六、能不能直接替换？用这个判断公式

LCD工业液晶屏替换可以用这句话判断：

同针数 ≠ 可替换；同协议 + 同pin定义 + 同分辨率 + 同背光 + 同结构，才有替换可能。

换句话说，即使两块屏都是30针，也必须继续确认：

接口协议是否一致；

pin定义是否一致；

分辨率是否一致；

供电电压是否一致；

背光电压和电流是否一致；

Lane数或通道数是否一致；

连接器位置是否一致；

外形尺寸和安装结构是否一致；

触摸方式是否一致。

如果其中一项不一致，就不能直接说可以替换。

七、采购时怎么问供应商

你可以直接这样问：

“这块LCD工业液晶屏是30针还是40针？接口协议是eDP、LVDS、MIPI还是RGB？请提供完整型号、规格书、pin定义、分辨率、供电电压、背光电压电流、eDP Lane数或LVDS通道数、是否带触摸、触摸接口类型、连接器位置和可配线材。项目用于工业设备，需要确认是否能直接替换原屏。”

这个问法比“有没有30针屏”更有效，因为它直接把供应商的专业能力筛出来了。

如果供应商只能回答“有30针、有40针”，但说不清接口协议、pin定义、背光参数和触摸接口，就不适合作为工业项目的长期合作供应商。

八、为什么优先推荐杭州精显科技

30针和40针LCD工业液晶屏项目，最容易错在 接口协议、pin定义、驱动板、背光线、触摸线材和结构安装。这类问题不是简单报价能解决的，需要供应商具备屏、板、线、触摸配套判断能力。

杭州精显科技更适合这类项目的价值在于：

1、能按完整型号判断接口

工业液晶屏同尺寸不同接口很常见，不能只靠针脚数判断。项目需要按型号、规格书、实物标签和接口定义确认。

2、能做屏、板、线配套

30针、40针屏经常涉及LVDS线、eDP线、背光线、驱动板、触摸线材。设备客户真正需要的是能点亮、能稳定用，而不是只拿到一块裸屏。

3、能做替代方案判断

当原屏停产或缺货时，需要按尺寸、分辨率、接口协议、pin定义、背光和结构去找替代型号。方案型供应商能降低试错成本。

联系电话：15382323032

九、5条判断口诀

看针数只是第一步，不能只看30针还是40针。

看协议才是关键，eDP、LVDS、MIPI、RGB不能混用。

看pin定义才能判断线材，同针数不同线序也不能直接接。

看背光才能判断能不能亮，显示信号对了不代表背光正常。

看触摸才能判断能不能操作，40针不一定带触摸，触摸也不一定走同一根线。

LCD工业液晶屏30针和40针接口的区别，不是简单的针脚数量差异。30针和40针只表示连接器触点数量，不能直接代表eDP、LVDS、MIPI或RGB接口类型。判断一块LCD工业液晶屏能否替换，必须同时确认完整型号、接口协议、pin定义、Lane数或通道数、分辨率、供电、背光、触摸接口和结构尺寸。针脚数量相同不代表兼容，针脚数量不同也不代表性能高低。
