车载/HUD 10.1寸LCD液晶屏怎么选？高亮、宽温与接口方案分析

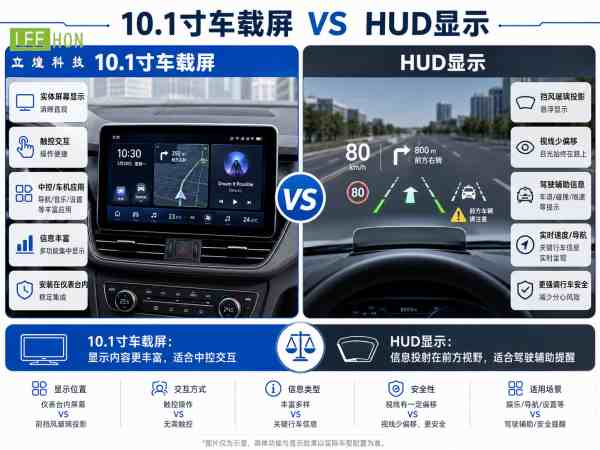

10.1寸车载屏和HUD显示源不是一回事，“车载/HUD 10.1寸LCD”实际可能对应两种完全不同的产品。

第一种是驾驶员可以直接看到的10.1寸LCD，例如中控屏、副仪表、商用车仪表和车载监控终端。这类设备可以直接按照10.1寸、1280×800或1920×1200、高亮、宽温LCD进行选型。

第二种是真正的HUD。HUD不是把一块10.1寸液晶屏放在挡风玻璃下面让驾驶员直接观看，而是由 图像生成单元PGU、光学镜组、挡风玻璃或Combiner 共同形成驾驶员看到的虚像。Continental公开的HUD方案中，TFT-LCD可以作为PGU图像源，通过LED背光和曲面镜放大并投射形成虚像。

因此： 普通10.1寸1000nit车载屏，可以用于中控或仪表，但不能因为“高亮”就直接当作HUD光机LCD。

一、车载直显10.1寸屏，先看这7项参数

1.亮度不能只看“够不够亮”

驾驶舱环境从夜间到阳光直射变化很大。

对于直接观看的中控、仪表，可以优先考虑800～1200cd/m²方向，再结合AG、AR和全贴合降低反射。AUO当前汽车显示技术也将高亮、低反射和Mini LED局部调光列为车载显示的重要方向。

但夜间还需要另外检查：

1. 最低PWM亮度；
2. 低亮时是否闪烁；
3. 亮度调节是否连续；
4. 黑色背景是否发灰；
5. 开机默认亮度是否过高。

车载屏不是最高亮度越高越好，而是 从强光到夜间都能控制 。

2.温度范围要根据安装位置选

汽车仪表台暴晒后的内部温度与普通室内设备差别很大。

驾驶员仪表、商用车终端、工程车辆设备建议优先考虑-30℃启动方向；普通乘员舱中控如果整机热管理条件较好，可根据实际项目降低要求。

尤其要区分：

能在-30℃通电工作，不代表-30℃下响应速度与25℃一样。

低温拖影、背光启动和触摸响应都应单独验证。

3.分辨率：1280×800还是1920×1200？

10.1寸车载LCD比较实用的两档是：

分辨率 更适合的用途 1280×800 商用车仪表、中控、工程车辆、车载监控 1920×1200 高信息密度中控、导航、高清摄像头画面

仪表显示车速、转速、SOC和报警图标时，1280×800并不低；导航、摄像头和多窗口界面则可以考虑1920×1200。

分辨率升高还会提高SoC图形处理和视频链路带宽要求。

4.LVDS与eDP不能只看接口针数

10.1寸LCD常见LVDS和eDP。

LVDS适合传统车载主板和工业嵌入式平台；eDP则适合较新的高分辨率平台。

例如天马P1010WXF1MA01采用LVDS，而友达G101UAN01.1采用30pin、eDP 2 Lane，两者尺寸接近，却完全不是同一套屏线。

如果车辆主机通过GMSL、FPD-Link等SerDes传输视频，也通常需要在显示端解串后再连接LCD原生接口，不能把SerDes接口理解成LCD本身的LVDS/eDP接口。

5.注意偏光太阳镜

驾驶员可能佩戴偏光太阳镜。如果LCD偏光方向和驾驶员观看方向组合不合理，在特定角度可能出现明显变暗甚至接近黑屏。

这项测试最好直接拿：

最终LCD + 盖板 + 偏光太阳镜

在实际安装角度测试，而不是只读取规格书中的89°视角。

HUD项目对此更加敏感。TI的HUD资料专门指出，传统TFT生成的HUD图像可能受到偏光太阳镜过滤影响。

6.触摸屏只适合中控，不一定适合仪表

中控屏通常可以配置PCAP电容触摸，并通过USB或I²C控制。

数字仪表则不一定需要触摸，避免驾驶员在行车过程中频繁操作。

车载PCAP还要测试：

1. 水滴；
2. 湿手；
3. 手套；
4. 金属机壳接地；
5. LCD高亮状态下的干扰；
6. USB/I²C通信稳定性；
7. 高低温后的触摸漂移。

7.汽车12V不能直接送给LCD逻辑电源

所谓“12V汽车系统”并不代表LCD直接吃12V。

LCD逻辑电源可能是3.3V，背光可能又是另一组电压。车辆电源还存在启动压降、瞬态和浪涌，因此应先经过车载电源保护与DC/DC，再分别给主板、LCD和背光供电。

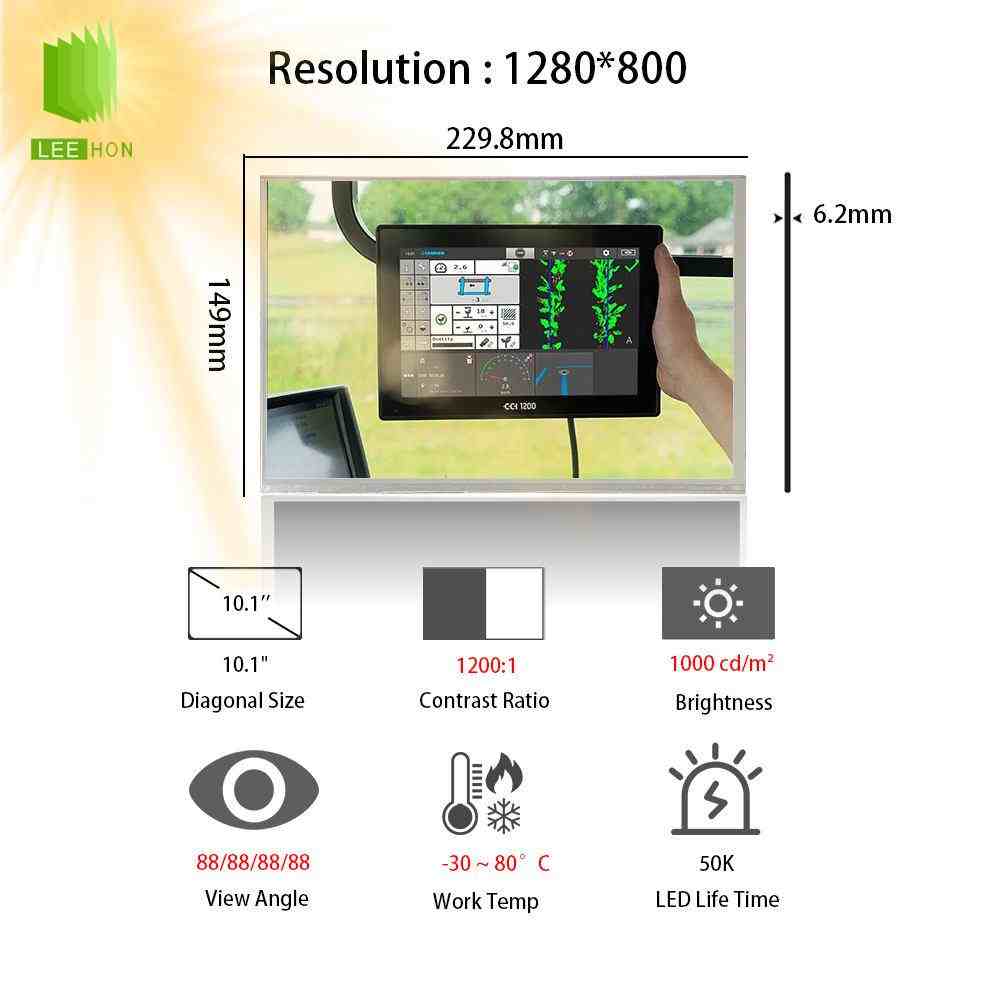

推荐型号一：P1010WXF1MA01——适合高亮宽温车载终端方向

天马P1010WXF1MA01是一款10.1寸、1280×800 LCD，采用SFT常黑宽视角显示，典型亮度1000cd/m²、典型对比度1200:1，视角达到88/88/88/88°方向。

主要参数：

参数	P1010WXF1MA01
尺寸	10.1寸
分辨率	1280×800
亮度	1000cd/m²
对比度	1200:1
接口	LVDS，6/8bit
AA区	216.96×135.6mm
外形	约229.8×149×6.2mm
工作温度	-30～80℃
逻辑供电	3.3V
LED Driver	集成

其规格书给出的背光典型功耗约7.5W，并支持PWM和背光EN控制；工作温度为-30℃至80℃。

更适合

1. 商用车数字仪表；
2. 工程机械车载终端；
3. 车辆数据监控设备；
4. 靠近驾驶员的副显示器；
5. 高亮车载控制屏。

不过天马官方将P1010WXF1MA01归类为Professional/Industrial方向，而不是直接标注为汽车量产认证型号。因此它更准确的定位是： 车载工程候选屏。

如果用于整车OEM量产，应继续确认汽车项目所要求的供应体系、变更管理、可靠性文件和整机验证条件，不能只根据宽温和高亮认定为“车规屏”。

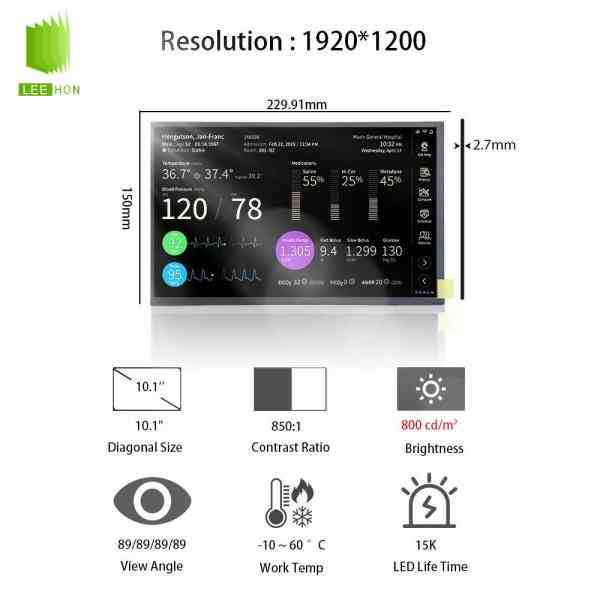

推荐型号二：G101UAN01.1——适合高分辨率座舱显示，但温宽要注意

如果项目需要更高的信息密度，可以评估友达G101UAN01.1。

这款屏采用：

1. 10.1寸；
2. 1920×1200；
3. 800cd/m²典型亮度；
4. 800:1典型对比度；
5. 89/89/89/89°宽视角；
6. eDP 2 Lane；
7. 30pin；
8. 3.3V LCD逻辑供电。

其30pin接口同时包含eDP Lane、AUX、HPD、LCD电源、背光EN、PWM和背光电源。

适合

1. 高清中控显示；
2. 导航及摄像头界面；
3. 多窗口车载终端；
4. 有良好座舱温控的车辆设备。

但它公开规格书给出的工作温度为-10℃至60℃。

所以如果项目要求-30℃冷启动或仪表台高温暴晒， 不能因为800nit和eDP高分屏看起来更先进，就直接选择这款 。

它更适合温度条件明确、经过整机热管理验证的座舱内设备。

两款屏怎么选？

项目	P1010WXF1MA01	G101UAN01.1
分辨率	1280×800	1920×1200
亮度	1000nit	800nit
接口	LVDS	eDP 2 Lane
工作温度	-30～80℃	-10～60℃
定位	高亮宽温终端	高分辨率座舱
仪表适配	更值得优先评估	温度条件受限
HUD PGU	不建议直接定义为HUD屏	不建议直接定义为HUD屏

这两个型号都是10.1寸LCD工程候选，但都不能仅凭参数直接宣布为整车量产车规方案。

HUD选屏为什么要另开一套标准？

如果项目是真正的挡风玻璃HUD，选屏方法要彻底改变。HUD的TFT不是最终观看面，而是PGU中的一个图像源。光线还要经过反射镜、自由曲面光学系统以及挡风玻璃，最终形成虚像。

因此HUD更关注： PGU出光亮度、光学效率、太阳光倒灌、黑位、偏光、色彩、FOV、VID和温升。

Continental公开的TFT HUD方案中，PGU使用LED背光TFT，并通过镜组放大；其HUD系统会根据环境光调整到超过10000cd/m²方向的显示亮度。

这已经明显不同于普通中控屏常见的800～1200nit。

HUD还有一个危险问题：太阳光会反向进入光机

太阳光可能沿HUD光路反射回PGU。

TI对HUD光学和太阳负载的研究指出，TFT结构会吸收较多可见太阳辐射；随着虚像距离和光学放大倍率提高，TFT的太阳热负载问题会更加明显。

因此真正的HUD TFT需要特别考虑：

1. 高温偏光片；
2. TFT黑化；
3. 局部过热；
4. 背光散热；
5. 太阳光保护；
6. 光学滤光；
7. 温度传感器；
8. 高温降亮或关断策略。

这也是为什么普通“10.1寸1000nit宽温工业屏”不能简单改成HUD投影屏。

如果做AR-HUD，还要进一步评估DLP等方案

HUD并不一定只能使用TFT-LCD。TI的HUD架构资料将TFT和DLP列为不同的PGU实现方向，并指出长虚像距离、大FOV AR-HUD会面临更严重的太阳热负载、亮度和偏光太阳镜问题。

因此：普通车速、导航HUD：可以评估专用TFT PGU。

大FOV、长VID的AR-HUD：需要同时比较TFT、DLP及其他光学显示技术。 不能先确定“我要10.1寸LCD”，再强行设计HUD。

10.1寸商用车数字仪表怎么配？

假设车辆为物流卡车，要求：

1. 10.1寸；
2. 显示车速、转速、油量和ADAS报警；
3. 白天驾驶室光线强；
4. 冬季要求低温启动；
5. 不需要触摸。

这类项目可以优先从P1010WXF1MA01方向评估。

方案可采用： 汽车主控SoC/MCU → LVDS → P1010WXF1MA01

同时配置： 环境光传感器 → MCU → PWM → LCD背光

白天提高亮度，进入隧道后逐步降低，夜间进入低亮深色主题。由于其工作温度达到-30～80℃方向，并具备1000nit亮度，比普通400～500nit室内10.1寸屏更适合作为此类车载工程候选。

如果是10.1寸中控触摸，则要换一套思路

乘用车或特种车辆中控更关注：

1. 高清UI；
2. 电容触摸；
3. 全贴合；
4. 黑色一体化外观；
5. 摄像头图像；
6. 导航地图；
7. 多窗口显示。

这时可以从1920×1200方向考虑，但必须先判断实际温度条件。

如果车辆环境要求达到-30℃启动，则不能直接采用工作温度只有-10℃下限的屏，而应继续筛选真正满足温宽要求的WUXGA车载面板。

车载10.1寸LCD选型表

项目立项时可以按照这张表筛选：

核对项	仪表/中控	HUD
尺寸	10.1寸直接看	PGU尺寸不等于虚像尺寸
亮度	800～1200nit方向	按完整光学亮度预算
温度	建议宽温	还需太阳倒灌温升
接口	LVDS/eDP等	与PGU处理器及图像源匹配
触摸	中控可配置	通常不需要
AG/AR	重要	光学镀膜更加关键
偏光眼镜	应测试	必须重点验证
调光	日/夜模式	根据环境光自动调节
散热	背光+SoC	PGU+背光+太阳热负载
认证	整机项目验证	HUD总成级验证

杭州精显科技可协助10.1寸车载屏方案评估

10.1寸车载LCD项目通常同时涉及高亮屏、LVDS/eDP屏线、电容触摸、盖板玻璃、光学贴合和驱动板。

杭州精显科技可根据数字仪表、车载中控、工程车辆终端等不同应用位置，协助筛选友达、天马、群创、京东方等10.1寸LCD，并核对亮度、温宽、接口、背光和结构尺寸。

如果项目明确属于HUD，则应在开始阶段同步提供PGU结构、FOV、VID、光学亮度预算和使用温度，而不是仅提供“10.1寸”这一项参数。

车载10.1寸屏先选环境，HUD则先选光学架构

车载/HUD 10.1寸LCD液晶屏怎么选，首先要了解： 驾驶员是直接看LCD，还是看挡风玻璃上的虚像？

如果是中控、仪表和车辆监控终端，重点考虑： 800～1200nit高亮、宽温、宽视角、LVDS/eDP、夜间调光、AG/AR和触摸方案。 P1010WXF1MA01更适合1280×800、高亮宽温方向；G101UAN01.1则适合1920×1200高分辨率座舱方向，但其公开温度范围较窄，需要结合实际车辆环境判断。

如果是真正HUD，则不能按普通10.1寸车载屏的逻辑选型。HUD需要围绕： PGU、光学效率、太阳光倒灌、偏振太阳镜、FOV、VID、超高亮度和热管理 重新设计。这一步区分清楚，往往比单纯比较LCD亮度和分辨率更重要。
