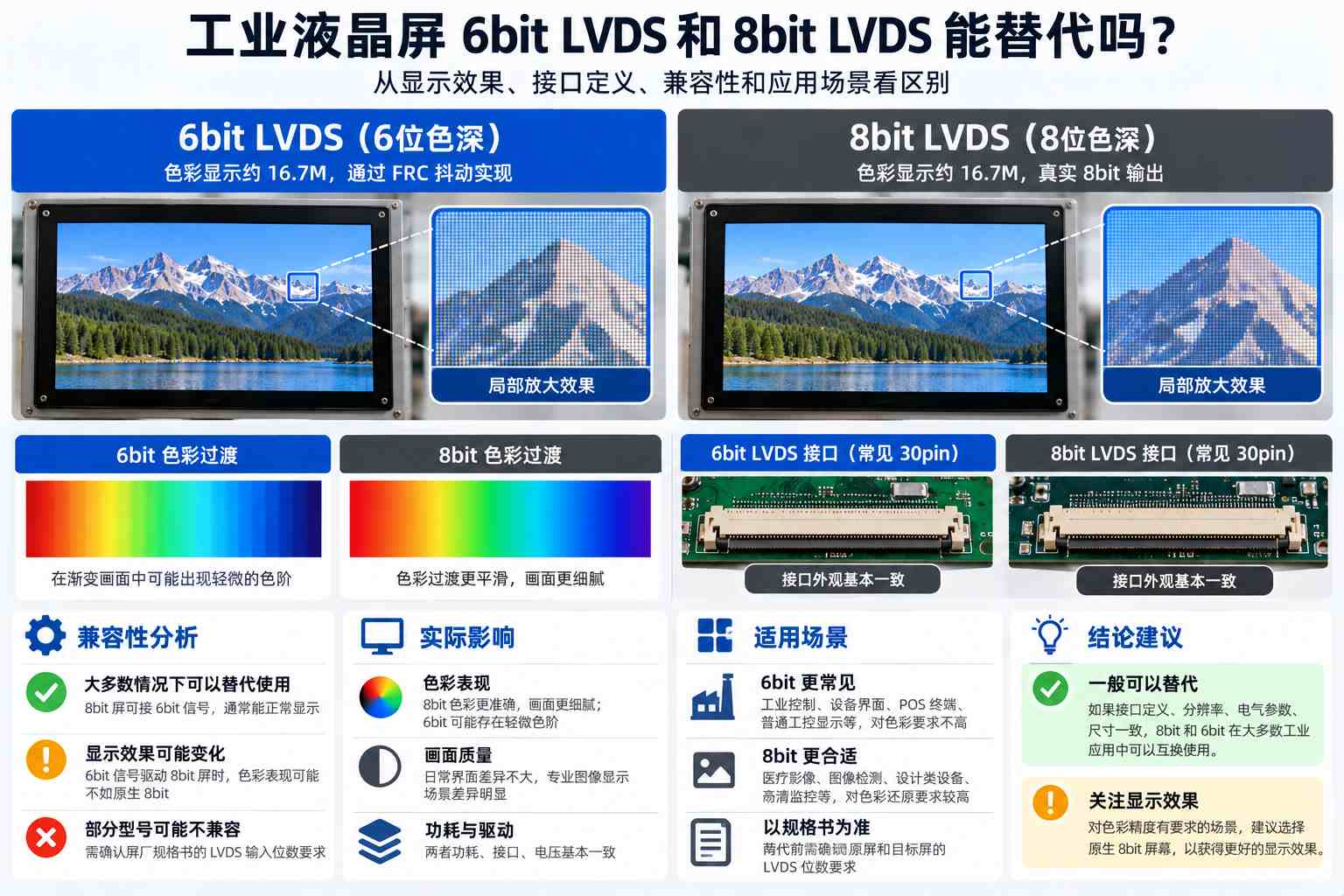

工业液晶屏6bit LVDS和8bit LVDS能替代吗？换屏前要看哪些参数？

工业LCD液晶屏替代时，经常会遇到原屏写着“6bit LVDS”，而市场上更容易找到的替代屏却是“8bit LVDS”。两块屏尺寸、分辨率、接口针数甚至工作电压都一样，这种情况下能不能直接替换？

答案是：有些可以，但不能仅凭“都是LVDS”判断兼容。

6bit和8bit首先代表的是RGB颜色数据位宽。典型情况下，6bit RGB对应18bit颜色数据，可表达约26.2万种颜色；8bit RGB对应24bit颜色数据，可表达约1677万种颜色。不过真正决定能不能替换的，还包括LCD是否支持6/8bit切换、LVDS第四组数据线、VESA/JEIDA Mapping、单/双通道、Pin定义以及主板实际输出能力，因此，对于工业设备维修来说，最值得优先寻找的不是“纯8bit屏”，而是支持6bit/8bit两种输入模式的LCD。

6bit和8bit LVDS到底差在哪里？

以单通道LVDS为例，典型6bit LVDS会使用：3对数据线＋1对Clock

而典型8bit LVDS需要：4对数据线＋1对Clock。

增加的第四组LVDS Data主要用于传输额外的低位RGB颜色数据。

天马P1210XGF1MB00规格书就是一个比较直观的例子。官方资料分别给出了6bit和8bit LVDS输入方式：6bit模式使用D0、D1、D2三组数据，而8bit模式增加D3数据通道，同时还明确区分VESA和JEIDA数据映射，所以6bit升级到8bit，本质上并不只是“颜色数量增加”，LVDS数据通道本身也可能发生变化。

6bit屏换成8bit屏，最理想的是这种情况

如果替代LCD规格书写的是：LVDS 6/8bit selectable或者：6bit/8bit Selectable，这种屏通常最适合作为老工业设备的替代候选。

天马目前部分工业LCD就是这种设计，例如NL10276BC20-18、NL12880BC16-02F等产品，官方产品资料明确标注“LVDS 8/6bits”，分别支持约1677万色和26万色输入。

假设原主板只输出6bit LVDS，那么替代屏也切换到6bit模式，通常可以最大限度保留原来的主板和屏线架构，这种替换路线往往比：原主板6bit → 强行换纯8bit屏风险低很多。

原屏6bit，替代屏是纯8bit，可以直接使用吗？

这种情况应该定义为条件替代，不能直接判断通用，需要先看主板有没有8bit LVDS输出能力。

如果工业主板本身支持：6bit / 8bit LVDS切换那么可以重新配置BIOS、跳线或者屏参，让主板按照8bit方式输出，再根据新LCD重新制作屏线。

这种情况下完全可以使用8bit屏，但如果原主板只有6bit LVDS，而且屏线上根本没有第四组LVDS Data，那么面对一块只接受8bit输入的LCD，就不能简单插上使用，有些屏可能出现画面，但可能存在：颜色异常、灰阶错误、色彩层次不完整甚至直接无法正常显示，所以关键不是问：“8bit比6bit高级，为什么不能兼容？”而应该问：主板有没有把8bit屏所需要的数据完整输出出来？

原屏8bit，换成6bit屏可以吗？

从工程角度看，我通常不建议把纯8bit屏降级成纯6bit屏，尤其是在图像质量比较重要的设备上。

原因很直接。

8bit RGB理论上每个颜色通道可以提供256级灰阶，而6bit只有64级。

如果设备主要显示：数字、文字、大色块、菜单按钮，差别可能并不明显。

但如果设备显示：渐变背景、医疗图像、机器视觉照片、监控视频、色彩图表或者精细灰阶6bit屏更容易出现色阶断层，也就是用户常说的“颜色一层一层的”，因此，工业HMI简单界面可以根据项目评估，而医疗、检测、影像设备等更建议继续保持8bit。

为什么有些6bit屏看起来也有1677万色？

这里还需要区分一个概念：6bit+FRC。

部分LCD面板本身使用6bit驱动，通过FRC（Frame Rate Control，帧率控制）在相邻颜色之间进行快速切换，从视觉上模拟更多颜色。

所以规格书中可能看到：6bit+FRC16.7M Colors这种产品最终显示色彩数量可以接近8bit效果，但它并不意味着接口结构一定等同于真正的8bit输入。

因此换屏时不能只看：“16.7M Colors”。

还应该继续查看：Input Data、LVDS Bit、Color Depth和Interface Mapping。

VESA和JEIDA比6bit/8bit本身还容易导致偏色

LVDS替代中，还有一个非常容易被忽略的问题：VESA / JEIDA Mapping，同样一组RGB数据，VESA和JEIDA对各个位的排列方式不同。

天马P1210XGF1MB00官方规格书就分别给出了8bit VESA（MAP B）和JEIDA（MAP A）两套数据映射。

一些群创面板规格中也提供SELLVDS选择，通过高低电平切换JEIDA/VESA模式。

如果原主板输出VESA，而新屏固定使用JEIDA，就有可能出现：红蓝异常、颜色偏差、灰阶异常，这种时候屏幕可以点亮，但显示颜色明显不对。

所以出现“新屏能亮，但是颜色很奇怪”，不能马上判断LCD坏了，先查Mapping。

单通道和双通道也不能混在一起判断

例如：单通道6bit LVDS

和：双通道8bit LVDS

已经不是单纯的6bit与8bit区别，还同时改变了LVDS通道数量和数据带宽，行业里的LVDS工业屏本身就可能存在单通道、双通道、6bit、8bit以及不同Mapping组合，所以“LVDS”并不是一个能够保证屏线通用的统一接口。

尤其是17寸、19寸1280×1024等工业屏，经常采用Dual LVDS，此时应该分别确认：Single / Dual Channel6bit / 8bitVESA / JEIDA三项，而不是只看其中一个。

接口都是20pin或30pin，也不代表可以直接替换

这也是实际维修中非常常见的问题。

例如原屏：20pin、单LVDS、6bit

替代屏：20pin、单LVDS、8bit

虽然连接器针数完全一样，但原屏没有使用的Pin，在新屏上可能已经被定义为第四组LVDS数据，如果原屏线这些位置根本没有接线，新屏自然无法获得完整8bit数据。

而不同品牌之间还可能存在：VDD位置不同、LVDS Data位置不同、SEL6/8位置不同、NC脚不同。因此任何跨型号替代都应该检查Pin Definition。

6bit和8bit LVDS替代，可以这样判断

原屏	替代屏	建议
6bit	6/8bit可切换	优先推荐
8bit	6/8bit可切换	优先推荐
6bit	纯8bit	条件替代，检查主板8bit输出
8bit	纯6bit	不建议直接降级
6bit单LVDS	8bit双LVDS	通常不能直接替代
8bit双LVDS	6bit单LVDS	通常不能直接替代
VESA	JEIDA	需要确认能否切换Mapping

如果维修老工业设备，我一般会优先寻找：同分辨率＋同LVDS通道＋支持6/8bit切换的产品，这比单纯寻找一个尺寸相同的8bit新屏更加稳妥。

什么情况下6bit换8bit通常比较容易？

比如原设备是：10.4寸1024×768单通道LVDS20pin3.3V6bit，找到的新屏仍然是：10.4寸1024×768单通道LVDS20pin3.3V支持6/8bit selectable如果Pin Definition、机械尺寸和背光也基本一致，那么这类产品通常具有比较高的替代价值。

只需要根据规格书把LCD设置在6bit输入模式，就有机会继续使用原主板。

什么情况下不要直接通电？

出现以下情况时，不建议抱着“插上试试看”的方式操作：不知道原屏到底6bit还是8bit；不知道主板LVDS输出模式；两块屏Pin Definition没有规格书；原屏单LVDS，新屏双LVDS；原屏VESA，新屏Mapping未知；3.3V、5V供电没有确认；连接器针数相同但第四组LVDS定义不同。

工业LCD换屏里，接口供电错误有可能直接损坏面板或者主板，因此“先查规格书，再通电”比试错安全得多。

除了6bit/8bit，还要一起检查哪些参数？

一块真正值得替换的工业LCD，至少还应该继续检查：尺寸和分辨率LVDS单/双通道接口针数Pin Definition3.3V/5V/12V逻辑供电VESA/JEIDA MappingPixel Clock和TimingLED/CCFL背光LED Driver是否内置BL_ON和PWM外形尺寸Active Area安装孔和接口位置亮度工作温度

也就是说：6bit和8bit只是LCD替代中的一个参数，而不是全部。

换完以后怎么判断真的兼容？

样品点亮以后，不建议看到Windows桌面正常就结束测试。

可以准备几类测试画面：

纯红、纯绿、纯蓝检查是否有颜色错位；

黑到白灰阶渐变检查是否存在明显断层；

彩色渐变图片观察6bit/8bit和Mapping问题；

动态视频检查画面稳定性；

最后再进行反复开关机和连续运行测试。

如果设备带PCAP或者电阻触摸，还应装回整机以后重新验证触摸和EMI，而不是裸屏测试正常就直接量产。

工业液晶屏6bit LVDS和8bit LVDS可以存在替代关系，但不能默认通用。

如果替代屏本身支持6bit/8bit可切换，并且分辨率、LVDS通道、Pin定义、供电和Mapping与原系统匹配，通常是最理想的替代方案。天马现有工业产品中就存在多款官方明确标注“LVDS 8/6bits”的型号，说明这种兼容设计在工业LCD中并不少见。

如果原设备只有6bit输出，而新屏是纯8bit，则要进一步确认主板能否切换8bit，以及屏线是否具备第四组LVDS数据；如果原系统是8bit，却准备降级到纯6bit，则还要考虑灰阶和色彩损失。

真正实用的判断原则可以记成：6bit/8bit不同，不等于一定不能换；接口都是LVDS，也不等于一定能换，工业屏替代最终还是要同时核对：bit位宽＋单/双通道＋VESA/JEIDA＋Pin定义＋供电＋Timing＋背光＋机械结构。

这些项目都匹配以后，才能把一块6bit或8bit LVDS液晶屏定义为真正具有替代价值的型号。
