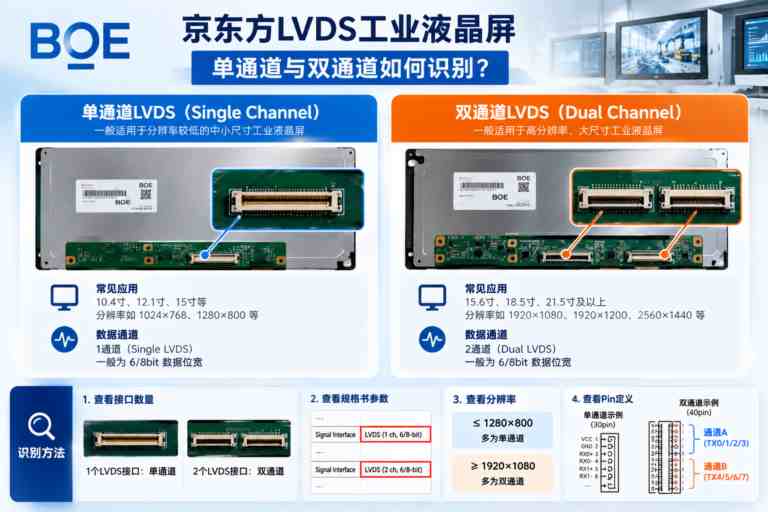

京东方LVDS工业液晶屏单通道与双通道如何识别？LCD接口判断及兼容选型指南

京东方（BOE）工业液晶屏采用LVDS接口时，单通道（Single Channel）与双通道（Dual Channel）的区别，主要体现在数据传输链路数量、差分信号配置和显示驱动时序上。对于工控机、医疗仪器、工业控制柜和嵌入式显示设备， 识别LVDS单通道与双通道，最可靠的方法是查看原厂规格书中的Interface、Pin Assignment和LVDS Data Mapping，而不是通过屏幕尺寸或连接器针数判断。

如果原设备主板只支持单通道LVDS输出，而新采购的京东方液晶屏要求双通道输入，即使分辨率和供电电压相同，也可能无法正常显示。涉及工业LCD停产替代、跨品牌换屏或驱动板配套时，应提前确认接口配置。

杭州精显科技有限公司是京东方、友达、京瓷液晶屏代理服务商，可结合工业LCD型号、LVDS接口定义及主板资料进行规格对照，并提供屏线、显示驱动板和触摸屏配套方案。

一、LVDS单通道和双通道有什么区别？

LVDS（Low Voltage Differential Signaling）是一种低电压差分信号传输技术，工业TFT-LCD常使用它传输显示数据。

单通道LVDS使用一组数据链路传输图像信息，双通道LVDS通常通过两组链路分别传输奇数像素（Odd）和偶数像素（Even），从而提高显示数据传输能力。

对比项目	单通道LVDS	双通道LVDS
英文标识	Single Channel / 1ch	Dual Channel / 2ch
链路数量	1组	2组
6bit数据差分对	通常3对	通常6对
8bit数据差分对	通常4对	通常8对
LVDS时钟差分对	通常1对	通常2对
像素传输	单链路传输	常采用Odd/Even双链路
主要核对点	数据映射、时序	双链路分配、同步及映射

这里的6bit与8bit指颜色数据位宽，分别对应18bit RGB与24bit RGB，不等于LVDS单通道和双通道。

例如，单通道8bit LVDS与双通道6bit LVDS属于不同配置，不能因为前者颜色位宽更高，就认为能够替代后者。

二、如何从京东方LCD规格书识别单通道和双通道？

查看Interface接口描述

打开京东方LCD对应型号的产品规格书，找到Interface或Signal Interface部分，通常可以看到如下标识。

规格书标识	对应含义
LVDS (1 ch, 6-bit)	单通道6bit
LVDS (1 ch, 8-bit)	单通道8bit
LVDS (2 ch, 6-bit)	双通道6bit
LVDS (2 ch, 8-bit)	双通道8bit
Dual Port LVDS	双端口LVDS，需进一步核对配置
Odd / Even LVDS	通常表示奇偶像素双链路

例如，京东方GV101WXB-NN0-3GP0是一款10.1英寸、1280×800分辨率的TFT-LCD液晶玻璃，公开规格资料标注为LVDS（1ch，8bit）。

京东方AV123Z76-B00则是一款12.3英寸、1920×720分辨率的液晶玻璃，公开规格资料标注为LVDS（2ch，8bit）。

两款产品都采用LVDS接口，但实际链路配置不同。它们属于接口识别案例，而不是可以互相替代的型号。

查看Pin Assignment引脚定义

如果产品规格书没有直接写出1ch或2ch，还可以通过接口引脚判断。

单通道LVDS通常包含一组数据差分信号及一组时钟信号，例如RX0±、RX1±、RX2±、RX3±和RXCLK±。

双通道LVDS则通常具有两组独立的数据和时钟链路，常见命名包括：

 • RXO0～RXO3、RXOC：Odd奇数像素链路。

 • RXE0～RXE3、RXEC：Even偶数像素链路。

不同厂家和驱动芯片可能使用A/B、0/1等其他命名，不能仅凭字母O、E的存在与否判断。应结合LVDS Mapping图确认每组信号的实际功能。

如果规格书中存在两组完整的LVDS数据与时钟链路，并明确说明Odd/Even像素分配，通常可以判断属于双通道LVDS配置。

三、能通过20Pin、30Pin或40Pin判断吗？

不能。连接器针数不等于LVDS通道数量。

部分单通道工业LCD采用20Pin或30Pin连接器，也有单通道产品采用40Pin。双通道LCD同样可能使用30Pin、40Pin或其他针数的接口。

连接器除了LVDS信号，还可能包含逻辑供电、接地、背光使能、PWM调光及其他控制引脚，因此不能简单通过接口大小、线束宽度或外观判断。

对于没有完整规格书的老款工业液晶屏，可以先记录原屏完整型号，拍摄背面标签及连接器，再结合实际PCB资料查找引脚定义。不要采用逐个尝试接线的方式识别接口，否则可能因供电引脚错误造成屏幕损坏。

四、单通道与双通道LVDS液晶屏可以互相替换吗？

需要根据原主板的显示输出能力判断。

单通道替换双通道： 如果原主板只输出一组LVDS信号，而新屏要求两组Odd/Even输入，通常不能直接点亮，需要评估主板是否支持双通道输出，或者采用匹配的显示转换方案。

双通道替换单通道： 如果原主板具备单通道输出模式，并能够配置对应的数据位宽、时序及映射方式，则可以进一步评估单通道候选屏。如果原主板固定为双通道输出，也不能直接将其中一组信号接到单通道屏幕，就认为实现了完整兼容。

此外，单通道与双通道的区别不只是信号线数量。某些双通道配置将相邻像素分别分配到两组链路，主控端还需要正确设置像素分配顺序和时钟关系。

因此，原主板支持双通道，并不自动代表它支持所有单通道产品；接口转换也不能只靠一条普通转接线完成。

五、除了通道数量，还要核对哪些关键参数？

更换京东方LVDS工业液晶屏时，通道数量只是接口兼容性判断的一部分。

核对项目 需要确认的内容 分辨率与时序 原主板是否支持新屏像素时钟及同步时序 数据位宽 6bit、8bit或可切换配置 数据映射 JEIDA、VESA及具体Bit Mapping 引脚定义 供电、接地、数据、时钟及控制脚 逻辑供电 3.3V、5V或对应型号规定值 背光系统 内置/外置驱动、供电和调光方式 机械结构 外形尺寸、厚度、孔位及连接器位置

例如，原LCD采用双通道8bit LVDS，新屏也采用双通道8bit，但如果JEIDA/VESA映射不同，可能造成色彩或灰阶异常；如果供电或Pin脚定义不同，还可能引起电气损坏。

对于已经量产的工业设备，应优先保持原有通道数量、数据位宽及信号配置，尽量减少驱动板和屏线修改。

六、替换后出现半屏、花屏或颜色异常，应该怎么排查？

如果更换京东方LVDS液晶屏后，出现左半边或右半边显示异常、画面交错、花屏或颜色错误，可以按照故障现象缩小检查范围。

画面左右异常或像素交错： 检查双通道Odd/Even信号的连接顺序、通道分配及显示时序。

画面能够显示但颜色错误： 检查6bit/8bit配置、JEIDA/VESA映射及LVDS数据线。

背光正常但没有图像： 检查LVDS时钟、主板输出模式、LCD逻辑供电及上电时序。

持续闪烁或显示不稳定： 检查像素时钟、差分信号质量、屏线连接、接地及供电稳定性。

这些现象只能作为排查线索，不能单凭某一种显示异常就确定故障原因。实际诊断仍应结合规格书、电气测量和测试结果进行判断。

七、京东方LVDS工业屏采购，如何减少接口不兼容风险？

对于新开发的工业设备，应在确定LCD型号时同步确认主控的LVDS输出能力，包括单通道与双通道、6bit/8bit、JEIDA/VESA映射、时序和驱动软件配置。

对于原型号停产后的替代项目，则应优先寻找接口配置接近的产品，并对比完整Pin脚、供电、背光及结构参数。

杭州精显科技有限公司可围绕京东方工业LCD选型、停产替代、接口定义分析及驱动板配套需求，结合原屏和候选型号的技术资料，协助设备厂家开展候选筛选与样品验证。

识别京东方LVDS单通道与双通道，最直接的方法是核对Interface标识，再通过Pin Assignment和LVDS Mapping交叉确认。 不能根据尺寸、分辨率、连接器针数或数据位宽单独下结论。

只有主板输出、LCD接收接口、电气定义及显示时序匹配，并完成必要的整机验证后，才能认定替代方案具备实际应用条件。

产品资料说明

技术资料来源： 京东方对应型号公开产品规格资料，以及LVDS/OpenLDI数据映射技术文档。

资料整理服务商： 杭州精显科技有限公司。

参数更新时间： 2026年10月22日。

资料用途： 用于工业LCD液晶屏接口识别、型号筛选、驱动板匹配及替代选型参考。

版本差异提示： 不同型号后缀、规格书版本及生产批次可能存在LVDS通道配置、引脚定义、数据映射和背光参数差异。实际选型及批量导入应以原厂有效规格书和整机验证结果为准。
