如何制作LCD液晶屏的外壳？

文章出处：未知人气：发表时间：2021-12-07

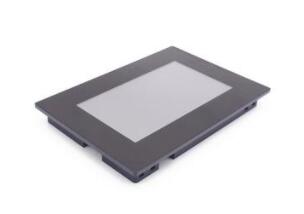

在规划LCD 液晶屏外壳的设计时，要遵循一些基本原则，其中液晶屏的尺寸和显示面积是制造时的参考数据。接下来我们将从液晶屏/的重要尺寸参数、壳体尺寸设计、壳体装配工艺三个方面介绍LCD液晶屏总成的壳体设计。

一、屏幕重要尺寸数据

外形尺寸(tft od)-外部尺寸液晶屏

可见区域(薄膜晶体管开路)-可见区域液晶屏，可见区域。

有源区(tft aa)/-kloc-1/，即像素所在的有源区。

第二，液晶屏外壳尺寸设置

如果LCD液晶屏外壳的窗口大于可见区域(TFT OPEN)，显示屏的金属框就会露出来，非常不好看。另一方面，如果窗口小于有效面积(TFT AA)，我们将覆盖屏幕上显示的图像。

因此，我们应该从最重要的参数尺寸，即OD、OPEN和AA来设计LCD液晶屏 shell。

显示屏在外壳中的开口应大于图纸中包含的LCD液晶屏的外部尺寸(OD)，因为显示屏不能紧紧地放置在外壳上，这将导致FFC胶带或显示屏损坏。大约2mm的偏移可能是合适的。

在设计液晶触控模块的外壳时，应注意上玻璃的尺寸(长度、宽度和转角半径)、触控面板、玻璃和安装胶带的厚度。

对于带有安装框架的显示模块，安装孔的直径和间距是重要的参数。

在设计LCD液晶屏外壳时，应考虑上述所有尺寸。

三.液晶屏壳体组装工艺

液晶屏模块在外壳中的正确组装过程非常重要。在错误的装配过程中，非常常见的损坏有:

FFC的损失

节气门位置与变速器油分离

薄膜晶体管玻璃损坏

液晶显示器框架弯曲

在外壳中安装显示模块的第一阶段，您应该注意保护FFC的边缘，以确保FFC不会受到损坏。

我们建议使用装配在显示屏背面的支架。额外的支撑将使整个结构更加坚硬，并将振动和温度变化等外部因素的影响降至最低。

在将LCD液晶屏安装到外壳中的过程中，您应该非常小心，不要对模块施加太大压力。压力过大不会帮助你获得更好的附着力。
