工业屏的液晶屏接口 常用的LCD液晶屏之中的接口定义
工业屏的液晶屏接口中比较常用的一些LCD液晶屏接口定义是哪些?对于一些刚接触LCD液晶屏的新人或许是比较难理解,今天就借这个机会给大家普及下工业屏的液晶屏接口定义。

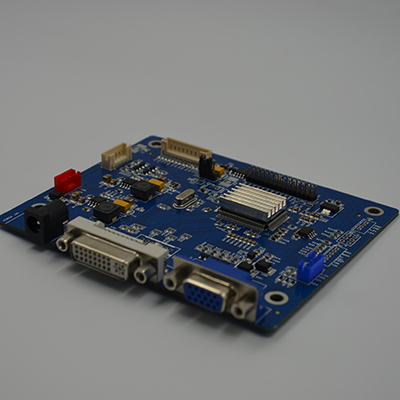

比较常用的一些LCD液晶屏接口定义
20PIN 单6的定义:
3.3V 3.3V
1:电源2:电源3:地4:地5:R0- 6:R0+ 7:地8:R1- 9:R1+ 10:地11:R2- 12:R2+ 13:地14:CLK- 15:CLK+ 16空17空18空19 空20空
每一组的信号线之间的电阻是(数字表大概100欧左右)指针表20 -100欧左右(4组相同阻值)
20PIN双6的定义:
1:电源2:电源3:地4:地5:R0- 6:R0+ 7:R1- 8:R1+ 9:R2- 10:R2+ 11:CLK- 12:CLK+ 13:RO1- 14:RO1+ 15:RO2- 16:RO2+ 17:RO3- 18:RO3+ 19:CLK1- 20:CLK1+
每一组的信号线之间的电阻是(数字表大概100欧左右)指针表20 -100欧左右(8组相同阻值)
20PIN单8的定义:
1:电源2:电源3:地4:地5:R0- 6:R0+ 7:地8:R1- 9:R1+ 10:地11:R2- 12:R2+ 13:地14:CLK- 15:CLK+ 16:R3- 17:R3+
每一组的信号线之间的电阻是(数字表大概100欧左右)指针表20 -100欧左右(5组相同阻值)
30PIN单6的定义:
1:空2:电源3:电源4:空5:空6:空7:空8:R0- 9:R0+ 10:地11:R1- 12:R1+ 13:地14:R2- 15:R2+ 16:地17:CLK- 18:CLK+ 19:地20:空- 21:空22:空23:空24:空25:空26:空27:空28空29空30空
每一组的信号线之间的电阻是(数字表大概100欧左右)指针表20 -100欧左右(4组相同阻值)
30PIN单8的定义:
1:空2:电源3:电源4:空5:空6:空7:空8:R0- 9:R0+ 10:地11:R1- 12:R1+ 13:地14:R2- 15:R2+ 16:地17:CLK- 18:CLK+ 19:地20:R3- 21:R3+ 22:地23:空24:空25:空26:空27:空28空29空30空
每一组的信号线之间的电阻是(数字表大概100欧左右)指针表20 -100欧左右(5组相同阻值)
30PIN双6的定义:
1:电源2:电源3:地4:地5:R0- 6:R0+ 7:地8:R1- 9:R1+ 10:地11:R2- 12:R2+ 13:地14:CLK- 15:CLK+ 16:地17:RS0- 18:RS0+ 19:地20:RS1- 21:RS1+ 22:地23:RS2- 24:RS2+ 25:地26:CLK2- 27:CLK2+
30PIN双8的定义:
1:电源2:电源3:电源4:空5:空6:空7:地8:R0- 9:R0+ 10:R1- 11:R1+ 12:R2- 13:R2+ 14:地15:CLK- 16:CLK+ 17:地18:R3- 19:R3+ 20:RB0- 21:RB0+ 22:RB1- 23:RB1+ 24:地25:RB2- 26:RB2+ 27:CLK2-
28:CLK2+ 29:RB3- 30:RB3+
每一组的信号线之间的电阻是(数字表大概100欧左右)指针表20 -100欧左右(10组相同阻值)
一般14PIN、20PIN、30PIN为LVDS接口,
25、31、40、41、60、70、75、80、100PIN接口为TTL接口,其中41PIN以下为单6位,60PIN以上为双六位屏
50、80(50+30)PIN接口的为RSDS接口。单排白色线。
14+20IN接口为TMDS接口,少得很!
以上就是关于工业屏常用的LCD液晶屏接口定义的解释,如果想采购相关的液晶屏,可以联系杭州精显官方的工作人员,会为您提供更加详细的信息。
