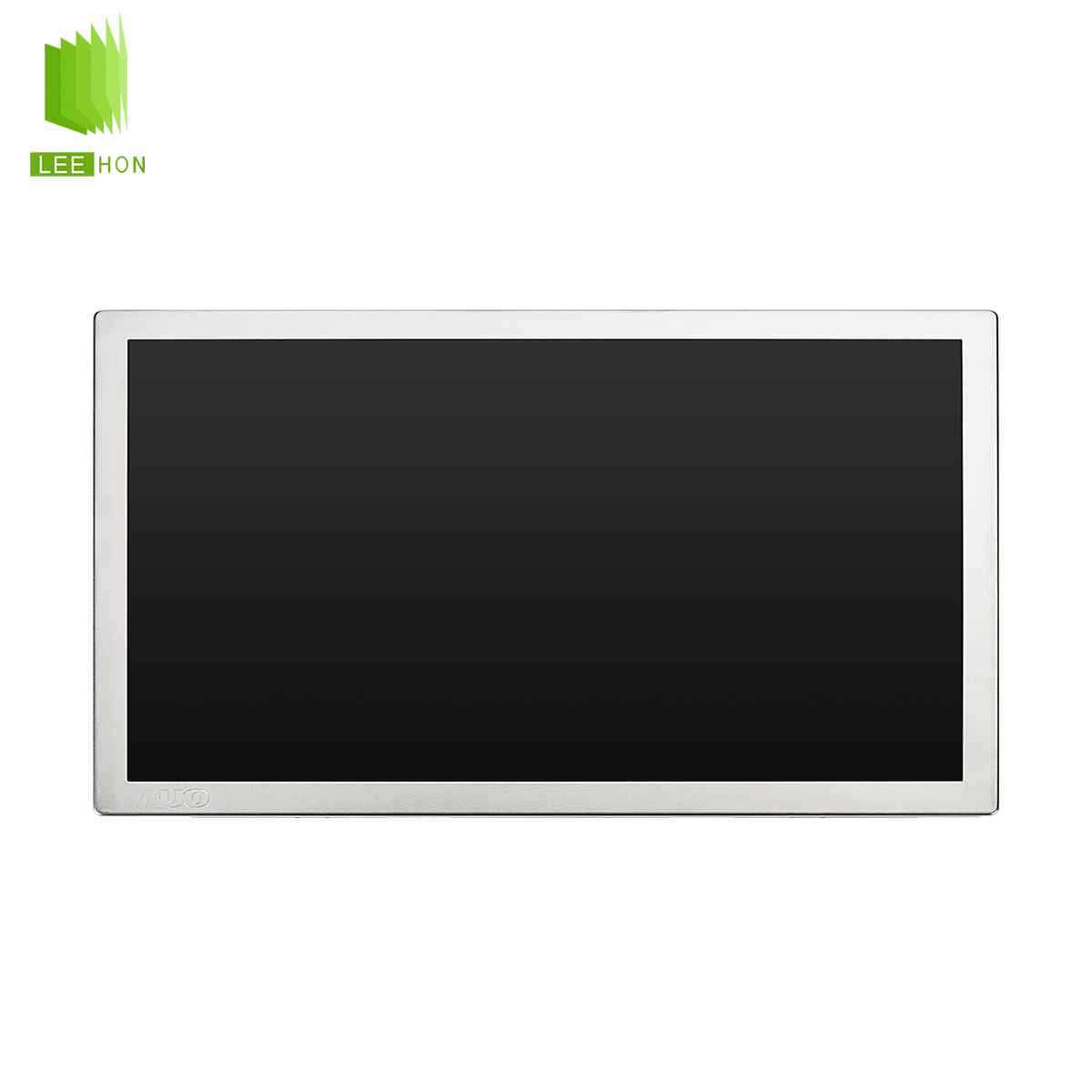

AUO友达13.3寸TFT工业液晶屏G133ZAN01.1液晶模组4K全视角

在13.3英寸高分辨率显示模组中，友达AUOG133ZAN01.1以UHD3840×2160的4K分辨率和332PPI的像素密度脱颖而出。它采用LTPSTFT-LCD工艺，具备450cd/m²亮度、1200:1对比度和100%sRGB色域覆盖，是一款高精度的工业液晶屏。该产品尤其适合需要高分辨率与色彩还原的应用，如医疗影像、工业检测和高端商用设备。

一、G133ZAN01.1液晶屏参数逐项解析

1.分辨率与像素密度

3840×2160，332PPI。

行业内：13.3英寸液晶屏常见分辨率有1920×1080（FHD）、2560×1440（QHD）、3840×2160（UHD）。

应用意义：332PPI达到接近视网膜级别，满足医疗图像细节与工业检测高精度需求。

2.亮度

规格：450cd/m²。

行业内：工业液晶屏普遍300–500cd/m²，车载/户外屏≥700cd/m²。

应用意义：适合室内和半户外环境，但极强光条件下稍显不足。

3.对比度

1200:1，属于高水准。

行业内：IPS/ADS工艺800–1200:1，TN工艺仅400–700:1。

应用意义：可清晰区分图像层次，利于医疗影像和工程设计。

4.可视角度

85/85/85/85，全视角。

行业内：全视角≥80°已属顶尖，TN工艺无法比拟。

应用意义：多用户同时查看无偏色，适合医疗阅片和多方讨论。

5.光学模式与表面处理

AHVA工艺，常黑显示；镜面表面，硬涂层1H，反射率5%。

应用意义：高对比度表现突出，但镜面表面在强光下反射感明显。

6.色彩表现

1.07B色，100%sRGB。

行业内：工业屏多为262K–16.7M，色域45–72%NTSC；该屏属于高端色彩标准。

应用意义：适合医疗影像、工业检测及多媒体创作，对色彩精准度要求高的场景尤为突出。

7.响应时间

30ms。

行业内：工业液晶屏普遍20–30ms。

应用意义：足以满足静态数据与影像需求，但对高速视频稍显不足。

8.背光与寿命

WLED，30K小时。

行业内：15K–50K小时常见。

应用意义：满足长期运行需求，适合中长期工业与医疗应用。

9.接口与电压

eDP1.4a，4Lanes，40pins，3.3V。

行业内：LVDS正逐渐被eDP/MIPI替代。

应用意义：带宽充足，支持4K输出，适合新一代工控和医疗终端。

10.工作温度

0~50℃工作，-20~60℃存储。

行业内：普通工业屏常为-20~70℃，车规级可达-30~85℃。

应用意义：适合室内及部分受控环境，但不适合极端温差场景。

二、G133ZAN01.1液晶模组技术优势

1.光学表现：UHD分辨率、100%sRGB覆盖，保证了高精度和真实色彩还原。

2.工艺优势：LTPSTFT-LCD，具备更高电子迁移率，功耗更低，像素驱动性能更强。

3.接口前瞻：eDP1.4a，支持高带宽4K传输，兼容新一代工控主板。

4.成本平衡：相比OLED，LTPSTFT-LCD成本更可控，寿命更长。

5.可靠性：30K小时寿命，保证中长期使用，降低维护成本。

三、G133ZAN01.1液晶屏应用场景

1.工业领域

半导体检测设备

精密测量仪表

CAD/CAM工业设计工作站

2.医疗领域

医学影像阅片（CT、MRI）

手术辅助显示终端

检测/监护终端

3.车载与交通

高端车载娱乐与副屏

智能驾驶座舱多屏系统

4.教育与商用

高端会议系统

教学用高分辨率终端

公共信息展示

四、售后服务

寿命与成本：30K小时寿命，长时间运行减少更换频率。

接口支持：eDP1.4a减少布线复杂度，降低维护难度。

能耗平衡：LTPS工艺降低功耗，相较传统a-SiTFT液晶屏更节能。

运维成本：镜面表面易产生反射，需外加防眩光玻璃提升用户体验。

五、风险与限制

亮度不足户外使用：450cd/m²在直射阳光下不够理想。

工作温度偏窄：不适合严苛户外工业环境。

响应时间稍慢：对于高帧率视频或VR/AR场景有局限。

镜面表面反射：在光源复杂环境中影响可视性。

六、兼容性

接口趋势：eDP是主流，未来向eDP1.5/MIPIDSI过渡。

工艺趋势：LTPS将长期占据高分辨率液晶屏市场，Micro-LED与OLED作为潜在替代方案。

色彩与亮度：HDR、高亮、广色域是未来发展重点。

七、选型建议

医疗与工业高精度应用：首选G133ZAN01.1，分辨率与色彩优势明显。

教育与商用高端终端：适合会议系统和展示屏，保证清晰细节。

车载高端座舱：适合副屏和娱乐屏，不适合中控主屏（亮度受限）。

户外与严苛环境：不推荐，应选高亮宽温型号。

八、友达13.3英寸液晶屏参数对比

参数项	AUOG133ZAN01.1(UHD4K)	AUOG133HAN01.0(FHD)
面板尺寸	13.3英寸	13.3英寸
面板工艺	LTPSTFT-LCD	a-SiTFT-LCD
分辨率	3840×2160(UHD)	1920×1080(FHD)
像素密度	332PPI	166PPI
显示区域	293.76×165.24mm	293.76×165.24mm
亮度	450cd/m²(Typ.)	300cd/m²(Typ.)
对比度	1200:1	800:1
可视角度	85/85/85/85，全视角	85/85/85/85，全视角
响应时间	30ms	25ms
色彩表现	1.07B色，100%sRGB	16.7M色，72%NTSC
背光寿命	30K小时，含LED驱动	30K小时，含LED驱动
接口	eDP1.4a，4Lanes，40pins	eDP1.2，2Lanes，30pins
电压供应	3.3V	3.3V
表面处理	镜面，硬涂层1H，反射率5%	雾面，硬涂层3H
工作温度	0~50℃	0~50℃
存储温度	-20~60℃	-20~60℃
重量	190g(Max.)	200g(Max.)
应用定位	高端医疗、工业检测、商用高精度终端	常规工业、教育、商用设备
