15.6寸FHD类型的LCD工业液晶屏，怎么判断是eDP还是LVDS？

同样是15.6寸1920×1080，接口路线可能完全不同；别先看尺寸，先看型号和规格页。

很多人做15.6寸FHD屏选型时，只要是15.6英寸、1920×1080，似乎就应该属于同一类屏。真正到项目替换、改装、备料或者售后阶段，问题往往不是卡在分辨率，而是卡在接口：它到底是eDP，还是LVDS？公开资料已经能说明这一点。比如AUO的G156HAN03.0明确是eDP1.2、2lanes、30pins、3.3V；而LGDisplay的LP156WF1-TLB2同样是15.6寸FHD，却是LVDS（2ch，6-bit）、40pins、3.3V。也就是说，“同尺寸、同分辨率”只能帮你缩小范围，不能直接得出接口结论。

这也是15.6寸FHD屏最容易让人误判的地方。因为它太常见了，常见到很多人会自动套用经验：笔电屏、工控屏、嵌入式显示屏，看起来都差不多。但在实际项目里，接口路线决定的是主板、排线、驱动板和替换逻辑能不能成立。一旦把eDP屏当成LVDS屏来配，后面通常不是“效果差一点”，而是直接接不上、点不亮，或者项目要额外改板改线。

判断方式，不是猜，而是看完整型号

如果手上有原屏，最快、最稳妥的方法永远是：先拍完整背贴型号，再查规格页。原因很简单，因为规格页会直接告诉你它到底是eDP还是LVDS。像G156HAN03.0规格页明确写着eDP1.2（2lanes）30pins；而LP156WF1-TLB2则明确写着LVDS（2ch6-bit）40pins。这一步一旦确认，后面的替换思路基本就清楚了。

很多项目一开始就走偏，往往不是因为技术难，而是因为只记了半截型号，比如只记“15.6FHD”“AUO屏”“LG屏”，或者只说“30针/40针”。这些信息都不够。真正有用的是类似G156HAN03.0、LP156WF1-TLB2、WF1560ATWAA5LNN0这种完整型号。因为接口判断这件事，本质上不是看“像不像”，而是看“规格书里到底怎么写”。

第二种先看针数

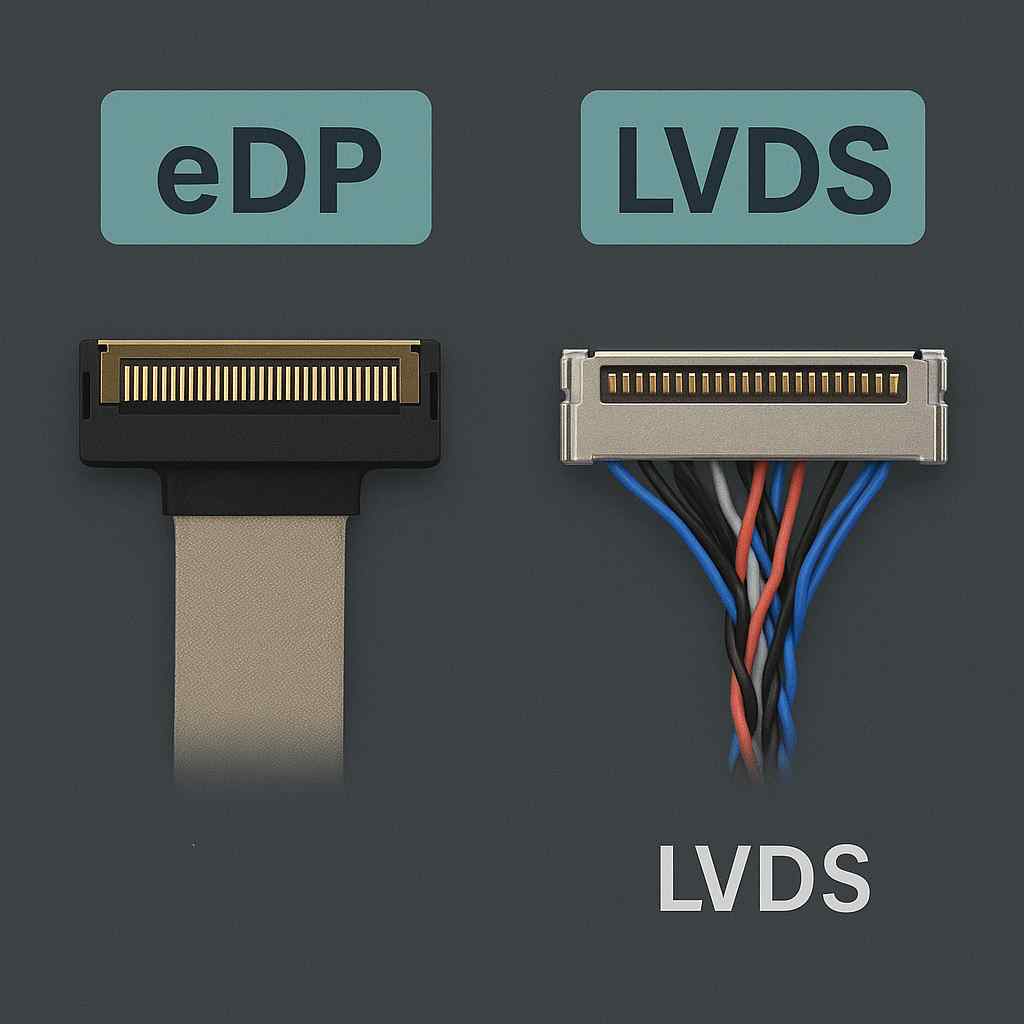

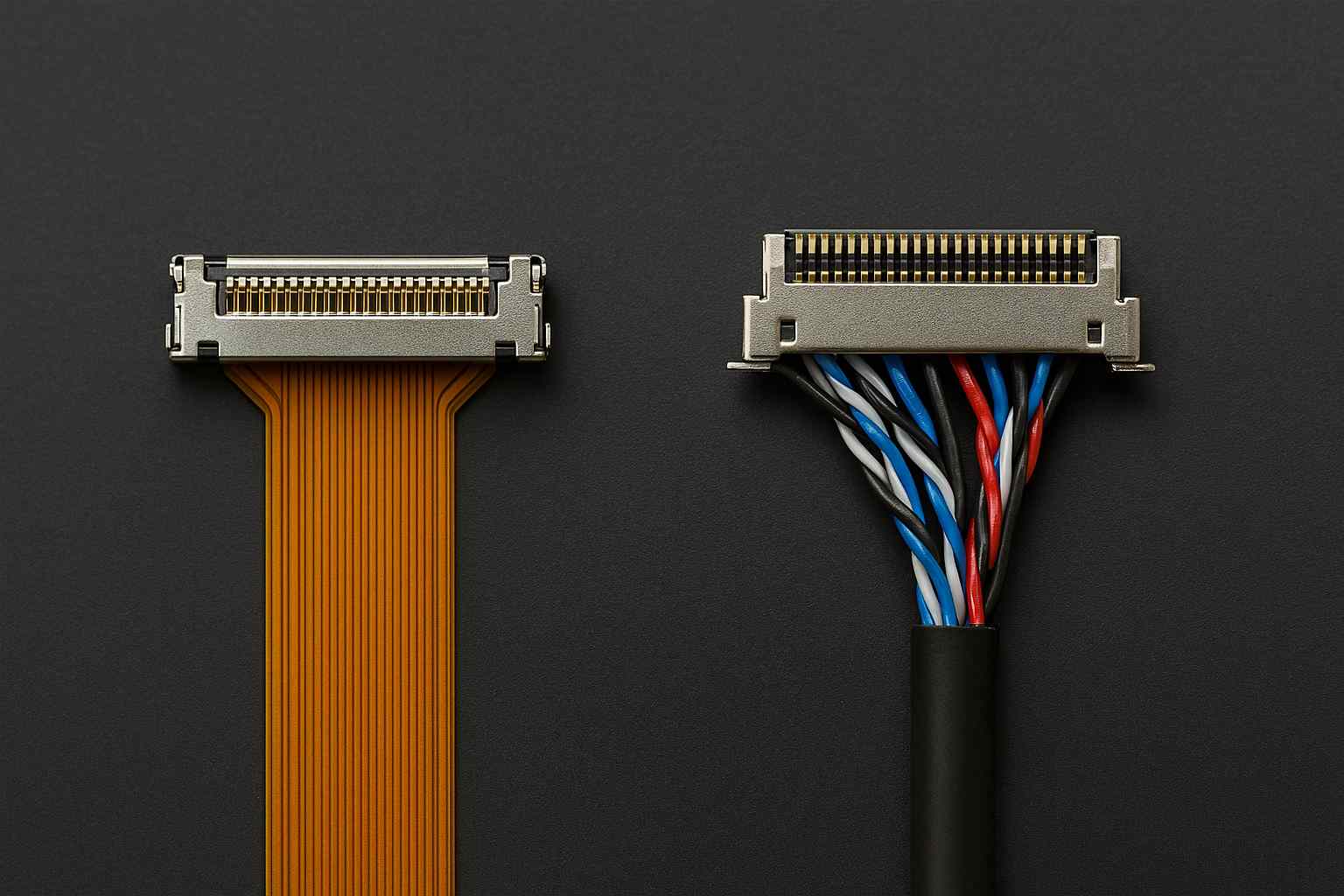

如果一时查不到规格书，最常用的经验判断是：15.6寸FHD屏里，30pin更常见于eDP，40pin更常见于LVDS。公开案例很典型：G156HAN03.0是30pineDP；LP156WF1-TLB2是40pinLVDS。所以在维修现场、样机确认、备料初筛阶段，这个经验确实有参考价值。

但一定要记住一句话：针数不是最终结论。因为市场上同样能见到40pin的eDP屏。例如公开流通信息里，LP156WFD-SPH2/SPH1就被标注为15.6英寸、1920×1080、40pin、eDP（2lanes）的触控面板路线。这说明“40pin=LVDS”只能做初筛，不能直接拿来拍板。真正要下结论，还是得回到规格页或可靠参数页。

更直白地说，30pin/40pin只是在告诉你接口长什么样，eDP/LVDS才是在告诉你它到底怎么工作。

第三种判断法：

看规格页里的关键词，而不是只看亮度和尺寸，很多人打开参数页之后，注意力会先落在亮度、对比度、视角这些信息上。但对判断eDP/LVDS来说，真正有价值的是下面这些关键词：

1·eDP/LVDS
2·2Lanes/2ch
3·30pins/40pins
4·eDP1.2/eDP1.3
5·LVDS（2ch，6-bit）

比如G156HAN03.0的公开资料直接写着eDP1.2（2lanes）30pins；而LP156WF1-TLB2写的是LVDS（2ch6-bit）40pins。这几行信息本身就足够判断大多数替换项目，不需要你先研究一整页时序图。

这里有个非常实用的小规律：eDP常写“Lanes”，LVDS常写“ch”或“channel”。

看起来只是英文写法不同，实际上它已经在提醒你：这是两套不同的信号体系。对渠道和终端采购来说，这个判断方法比背接口原理更实用，因为它能在两三秒内完成第一轮识别。

为什么15.6寸FHD这一类屏最容易把人绕进去？

因为它既有大量eDP，也确实还有LVDS。G156HAN03.0是典型的eDP30pin；Winstar的WF1560ATWFA5LEN0也是15.6英寸、1920×1080、eDP的工业路线；但WF1560ATWAA5LNN0又明确是15.6英寸、1920×1080、LVDS、2ch-LVDS的工业级产品。也就是说，在15.6寸FHD这个区间里，eDP不是唯一答案，LVDS也没有完全退出工业项目。

这恰恰是最容易误判的地方。很多人会默认：“现在15.6寸FHD应该都是eDP了吧？”这种经验在不少消费类笔电屏上成立，但放到工业液晶屏项目里就不够稳。因为工业项目更强调生命周期、兼容旧系统、宽温和供货延续性，所以LVDS的15.6寸FHD屏仍然存在，而且公开资料里就是能查到的。这也是为什么做工业液晶屏选型时，不能只照搬消费类项目经验。

现场判断时怎么处理？

如果就在做一个真实项目，我建议按这个顺序来：

先看完整型号。这是最稳的入口。

再看规格页里写的是eDP还是LVDS。

如果一时看不到规格页，再看针数：30pin优先怀疑eDP，40pin优先怀疑LVDS。

最后再看“2Lanes”还是“2ch”这种关键词，做最终确认。

这套顺序的好处在于：它既适合维修现场，也适合渠道备料，还适合工业设备项目做预判。它不要求你先懂复杂的接口原理，但能帮你快速排除大部分“同尺寸不同接口”的误配风险。

判断eDP还是LVDS

很多人觉得判断接口，只是为了买对一块屏。其实更深一层，它是在判断：你原来的主板、排线、驱动板和线束还能不能继续复用。

如果原屏是LVDS40pin，你换成了eDP30pin，那通常就不是“换一块屏”这么简单，而是整条链路都要重看。

如果原屏是eDP30pin，你误买成LVDS40pin，问题也不是“亮度差点”，而是项目方向都错了。

也正因为这样，越来越多做工业液晶屏配套的项目，不再只问“有没有同尺寸屏”，而是会先把接口边界核清楚。像杭州立煌科技这类长期做工业液晶屏、LCD液晶屏、液晶显示屏选型和配套的供应方，真正有价值的地方，往往不是只报一个“15.6寸FHD屏”，而是能先帮客户把eDP/LVDS、针数、主板兼容、排线方向这些问题理顺。对渠道商来说，这能减少误配；对行业客户来说，这能减少试错和返工。

15.6寸FHD类型的LCD工业液晶屏，到底是eDP还是LVDS？

最稳妥的答案不是靠猜，也不是靠经验拍板，而是靠完整型号+规格页+关键词识别。公开案例已经很能说明问题：

G156HAN03.0、WF1560ATWFA5LEN0属于典型eDP路线；

LP156WF1-TLB2、WF1560ATWAA5LNN0属于明确的LVDS路线；

而LP156WFD-SPH2/SPH1又提醒我们，40pin也可能是eDP。所以经验可以帮你快筛，但不能代替最终确认。

常见问题

1、15.6寸FHD屏是不是大多数都是eDP？

不能这么绝对判断。

公开资料里，像G156HAN03.0、WF1560ATWFA5LEN0确实是eDP，但LP156WF1-TLB2和WF1560ATWAA5LNN0又明确是LVDS，所以15.6寸FHD并不只有eDP一种路线。

2、30pin就一定是eDP吗？

大多数时候可以优先这样怀疑，但不能直接当最终结论。

公开案例里，15.6寸FHD的G156HAN03.0和B156HAN04.5都是30pineDP，所以30pin在这一类屏里确实常见于eDP。

3、40pin就一定是LVDS吗？

不是。

虽然LP156WF1-TLB2是40pinLVDS，但公开流通信息里LP156WFD-SPH2/SPH1又是40pineDP（2lanes）。所以40pin只能做初筛，不能直接下结论。

4、怎么最快判断一块15.6寸FHD屏是eDP还是LVDS？

最快的方法是拍完整背贴型号，然后查规格页。

如果暂时查不到规格页，就先看针数做第一轮筛查，再看规格页里的关键词：是写eDP（2Lanes），还是写LVDS（2ch）。

5、为什么做工业液晶屏项目时，不能只看尺寸和分辨率？

因为尺寸和分辨率只能说明显示规格，不能说明系统兼容性。

真正决定能不能替换的，还是接口类型、针数、主板输出和排线边界。对项目型采购来说，这些比“是不是15.6寸FHD”更重要。
