15.6寸FHD工业液晶屏NV156FHM-N22显示屏幕LCD方案参数解读

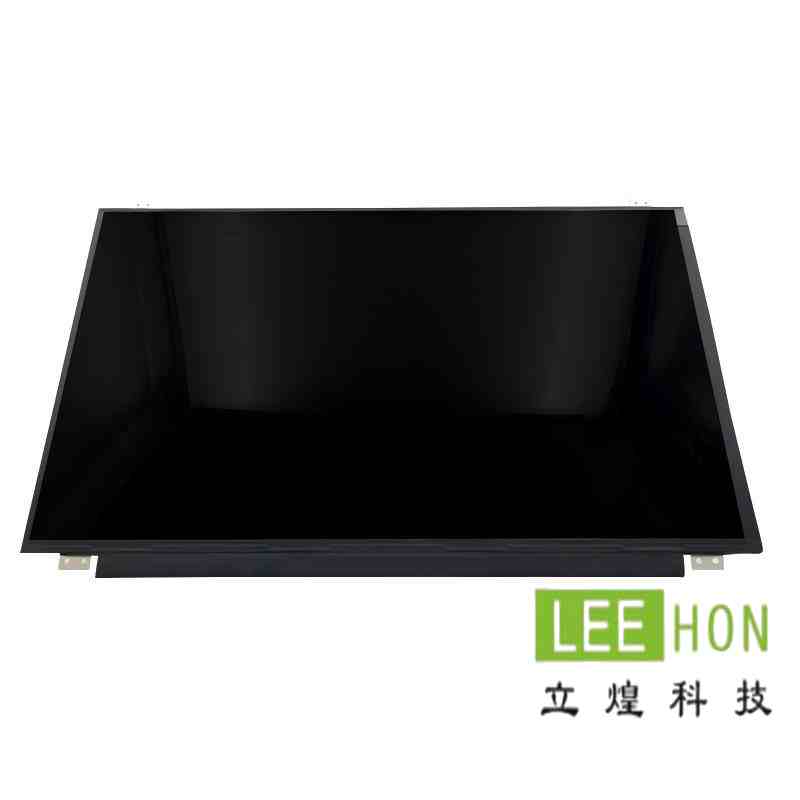

NV156FHM-N22是一块15.6英寸FHD（1920×1080）液晶显示屏，核心特征是eDP接口、30pin、300亮度、1200:1对比度、广视角和轻薄结构。公开资料显示，这块屏由BOE出品，分辨率为1920×1080，有效显示区约344.16×193.59mm，典型亮度约300cd/m²，对比度约1200:1，可视角度约85/85/85/85，接口为eDP，外形尺寸约350.66×216.15×3.2mm，工作温度0~50℃，存储温度-20~60℃。

这块LCD液晶屏有一个非常重要的前提需要先说明：公开规格书明确写到，它原始定位更偏向NotebookPC。规格书中直接说明该模组为15.6英寸Full-HD面板，采用eDP1.2输入，并提到“因此该模组适用于NotebookPC”；同时它支持262K（6bit）色彩，色域约45%，且内置背光驱动。也就是说，NV156FHM-N22不是那种典型的宽温高亮重工业面板，而是一块更接近轻薄FHD显示方案的屏。把它导入工业项目，不是不能用，而是更要看接口、结构、固定方式和环境边界。

对LCD液晶屏渠道商和行业客户来说，NV156FHM-N22这类型号的价值，不只是“15.6寸这个尺寸常见”，而是它把FHD、高集成度、eDP、轻薄结构放在了一起。很多设备项目并不一定非要选择传统厚重工业屏，如果应用环境主要是室内、温度边界可控、主板本身支持eDP，像NV156FHM-N22这种屏反而有机会在一体机终端、轻薄工控设备、检测显示平台、便携终端和嵌入式显示设备中发挥优势。前提是，项目方必须先承认它的出身和定位，再决定它适不适合工业导入，而不是因为“能点亮”就直接按通用工业屏理解。

15.6寸FHDLCD显示屏核心

先看尺寸和分辨率

NV156FHM-N22是15.6英寸、1920×1080，属于很典型的FHD路线。规格书中可见其有效显示区约344.16×193.59mm，像素间距约179.25μm。对项目来说，这意味着它更适合那些已经围绕16:9、FHD界面逻辑开发的系统，比如工业一体机、图形化界面终端、便携式设备显示端和一些检测分析设备。如果原机软件本来就是按FHD布局，这类面板会比跨分辨率替换更容易落地。

再看亮度、对比度和观感方向

公开页面显示，这块屏的典型亮度约300cd/m²，对比度约1200:1，表面处理为AG，可视角度约85/85/85/85；零售兼容页面则把它归到IPS路线并标注matte。把这些信息放在一起看，它更像一块强调常规室内可读性和综合观感平衡的LCD液晶屏，而不是专门面向强阳光、车载重工或户外广告的高亮工业面板。换句话说，NV156FHM-N22更适合室内或半封闭设备环境，如果项目现场本身反光较强、盖板较厚或环境光很强，300亮度就必须单独评估余量。

再看色彩和显示能力边界

规格书中写到它可显示262K（6bit）色彩，色域约45%。这个参数对很多工业设备来说并不是短板，因为很多工控终端、测试界面和参数显示系统并不以广色域为核心诉求，它们更看重分辨率、稳定点亮和长期显示一致性。但如果项目更关注图像层次、品牌展示、精细色彩和高阶图形表现，那就不能只看到FHD和IPS字样就默认它属于高色域高阶方案。

NV156FHM-N22最该重点看的是接口

如果要给这块屏挑一个最应该优先确认的参数，不是亮度，也不是尺寸，而是接口。规格书写明所有输入信号兼容eDP1.2，且特征中提到是2laneeDPinterfacewith2.7Gbpslinkrates；公开产品页则标出接口为eDP、30pin，零售兼容页也写到30pin、19mm宽度、无固定耳。这个信息对于工业项目至关重要，因为它直接决定了主板、驱动板和整机系统能不能顺利接入。

很多客户在做工业LCD液晶屏替换时，习惯先看“15.6寸”“FHD”“能亮”。但NV156FHM-N22这种方案提醒了一个非常现实的问题：同样是15.6寸FHD，也可能分成LVDS、eDP、不同pin数、不同固定方式和不同总厚度。这块屏明确是eDP30pin，如果原设备主板仍然是LVDS或其他旧平台，那它就不是“差不多能上”的关系，而是要先解决显示输出协议问题。工业项目里最容易出错的，不是屏本身坏，而是把“尺寸对了”误当成“接口也对了”。

结构轻薄是优势，但也是项目导入时的风险点

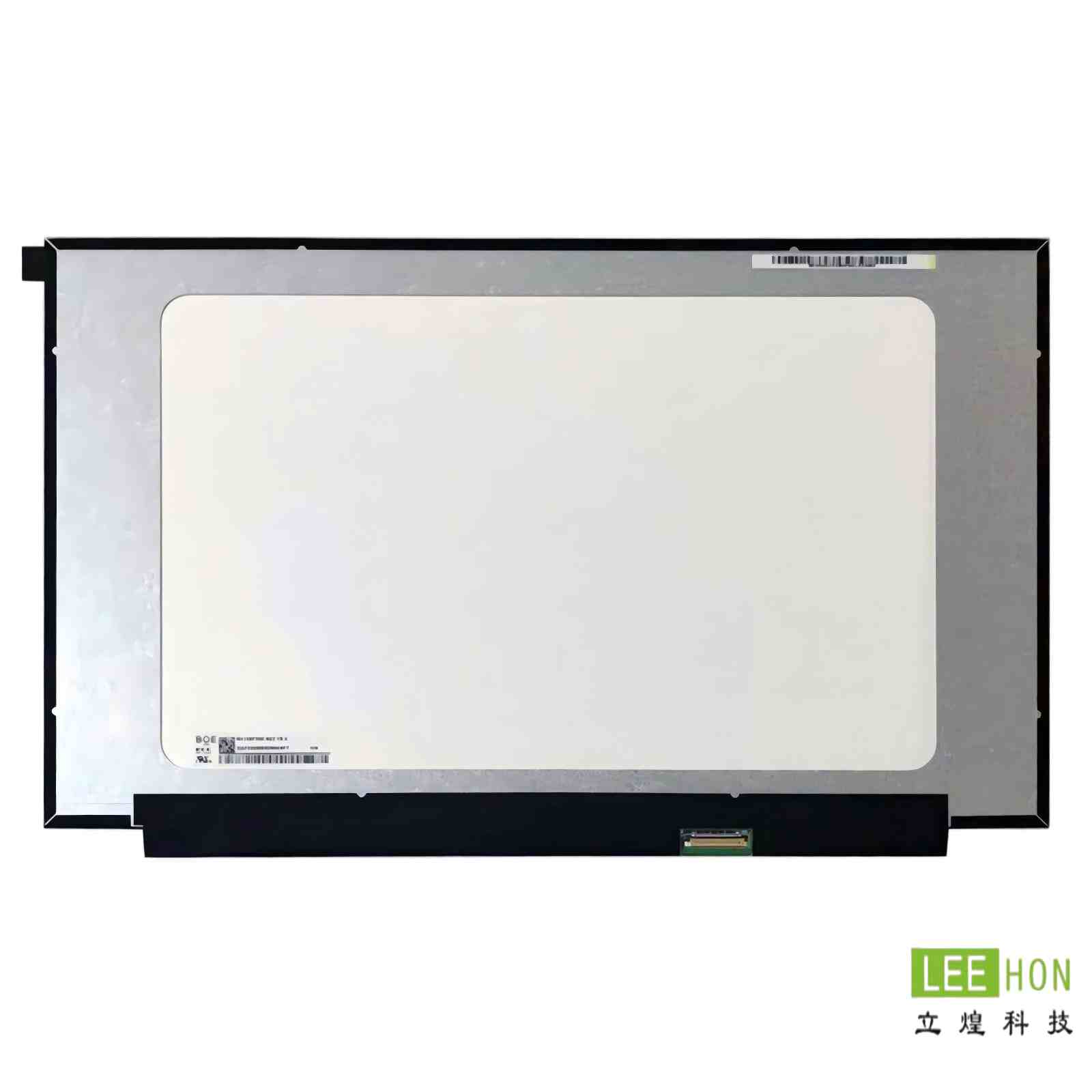

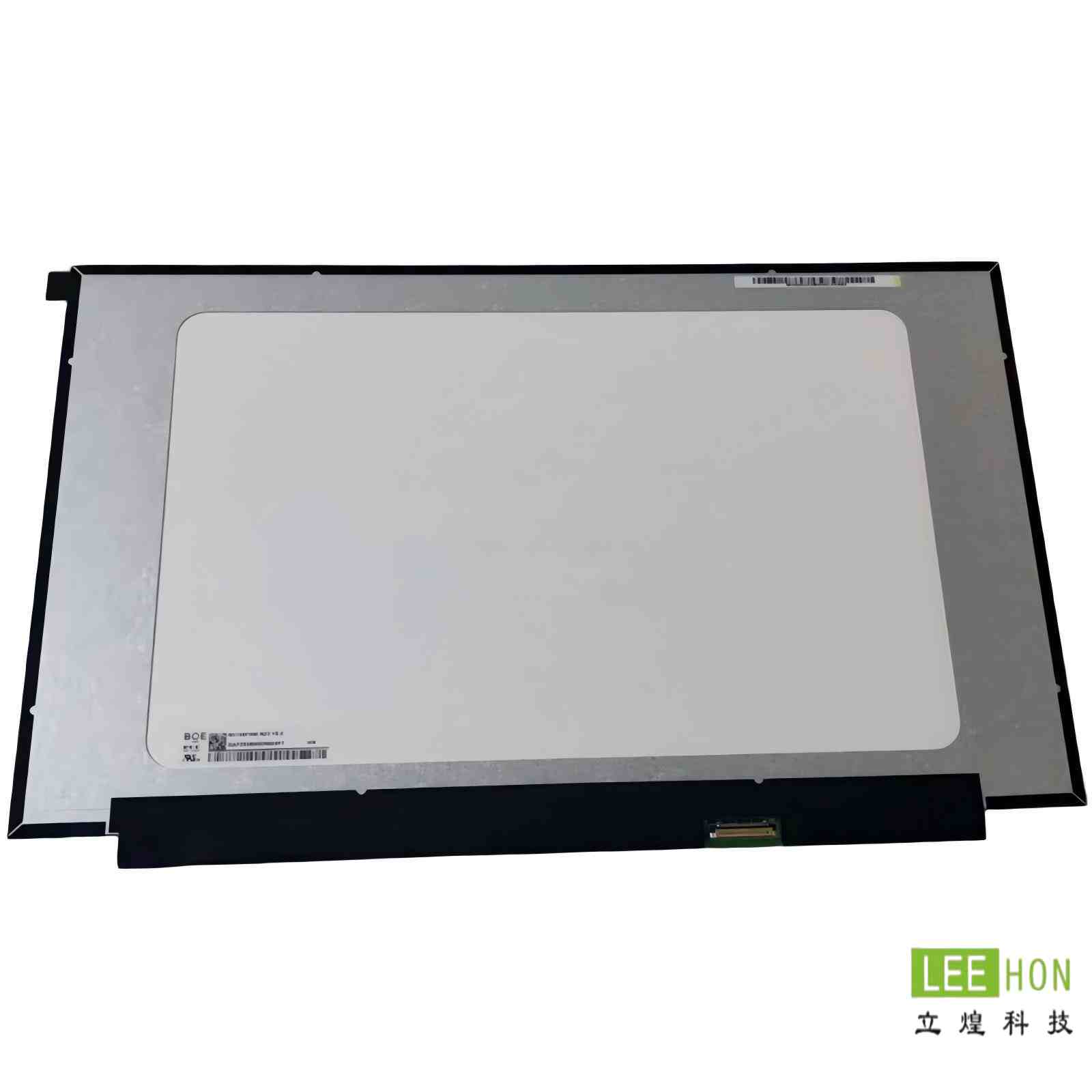

公开资料显示，NV156FHM-N22的外形尺寸约350.66×216.15×3.2mm，并且零售兼容信息里写到NoBrackets。这代表它是一块比较轻薄、偏笔电结构思路的显示模组。对一些追求轻量化、内部空间紧张、整机厚度敏感的设备来说，这反而是优势，因为它不像传统工业模组那样厚重。

但同样也要看到风险。轻薄和无固定耳，并不天然等于更适合所有工业设备。对结构件、前框、压边、背板支撑和运输保护要求更高。规格书后段甚至专门给出系统组装可靠性提示，包括建议避免让磁性物体靠近LCMPCBA，并建议在A-cover柱位侧壁加海绵以降低组装过程中面板破损风险。这些信息说明，NV156FHM-N22在整机导入时，更像一块需要认真做结构保护和装配细节控制的屏，而不是可以随意硬锁、随意受力的传统重工业屏。

温度和环境边界，决定了更适合哪类工业项目

公开页面显示，NV156FHM-N22的工作温度为0~50℃，存储温度为-20~60℃。这组参数本身并不差，但也说明一个事实：它不是极端宽温面板。如果项目环境主要是室内设备、办公自动化终端、实验室仪器、检测设备、商用一体机、机柜内终端，这个温度范围通常是可接受的；但如果项目面向高温密闭腔体、低温室外、重载工业现场或车载复杂环境，那它就不是那种闭眼就能上的方案。

这也是NV156FHM-N22和很多“工业液晶屏”宣传概念容易混淆的地方。它可以被用于工业项目，但前提是项目边界适合它。真正专业的判断，不是先贴“工业屏”标签，而是先看：你的应用环境是不是室内为主、主板是不是eDP、结构能不能保护轻薄面板、温度是不是在它的边界内。只要这些条件成立，它就有机会成为非常合适的FHD工业显示方案；如果这些条件不成立，那就算参数好看，也未必是最稳选择。

这块屏更适合哪些设备和项目

从公开资料和规格路线综合判断，NV156FHM-N22更适合几类项目。第一类是室内型工控一体机和设备终端。因为15.6寸FHD在界面布局、图形显示和操作舒适度上都有不错平衡，而eDP平台在较新的主控或工控主板中也更常见。

第二类是检测、分析、医疗辅助显示和办公自动化类终端。规格书明确提到它原始适用方向偏NotebookPC，但这并不妨碍它进入那些本身环境边界较温和、却又需要FHD细腻界面的工业和专业设备中。尤其是当项目本身追求轻薄、前面板较简洁、对图形界面细节有要求时，NV156FHM-N22的15.6寸FHD方案会更有优势。

第三类是轻薄结构导向的嵌入式显示项目。无固定耳、3.2mm厚度、30pineDP这几个特征放在一起看，说明它很适合那些空间紧张、希望整机更薄、更轻的显示系统。但这类项目一定要同步做好背板支撑、缓冲、防压和运输保护，否则面板越轻薄，越容易在整机阶段暴露装配问题。

采购和替换时，先确认哪几项最稳

第一，先确认原平台是不是eDP30pin。这一步优先级最高。NV156FHM-N22不是LVDS方案，不能只因为尺寸和分辨率相同就直接判断可替换。

第二，再确认结构安装方式。它属于轻薄、无耳位、偏笔电式模组，项目里要重点核对前框压边、背部支撑、固定方式和保护方案。

第三，再看环境和亮度是否匹配。300亮度和0~50℃工作温度适合很多室内工业项目，但不适合所有“工业”二字能覆盖的场景。

第四，最后再问是否需要触摸和整套方案。公开信息里这块屏本身按普通非触摸LCD屏路线出现，若项目需要TP、盖板、驱动板或整套显示模组，应该在询价时一开始就说明，而不是按裸屏买回去再二次拼装。

为什么这类型号更适合找能做“项目判断”的供应商

NV156FHM-N22这种屏，不是那种只靠一个型号名和一个价格就能判断是否合适的物料。对渠道商和行业客户来说，真正难的地方不是查到参数，而是把参数变成项目判断：原主板是不是eDP、结构是不是能固定这类轻薄屏、环境是不是在温度范围内、是不是需要触摸和配套方案。

从这个角度看，杭州精显科技这类长期服务工业液晶屏、LCD液晶屏和液晶显示屏项目的供应商，价值并不只在于报一个NV156FHM-N22的型号价格，而在于能协助客户更快判断：这块屏是不是适合你的应用，需不需要配触摸，主板和线束怎么搭，结构有没有风险，后续有没有兼容或备选方案。对真正做项目的客户来说，这种前期判断能力比单纯比价更重要。

如果只看尺寸，NV156FHM-N22很容易被归入普通15.6寸LCD显示屏。但把公开规格放在一起看，它更准确的定位应该是：15.6英寸FHD、eDP1.2、30pin、300亮度、1200:1、轻薄无耳位、偏notebook方案但可用于部分工业项目的显示模组。这决定了它更适合那些环境温和、接口匹配、结构可控的工业和专业终端，而不是所有场景都能直接套用的通用工业宽温屏。

所以，面对这块工业液晶屏LCD显示屏幕，最稳的思路不是先问“15.6寸能不能用”，而是先问：我的主板是不是eDP，结构能不能固定3.2mm轻薄屏，300亮度够不够场景，温度边界能不能接受。把这些问题看透之后，NV156FHM-N22到底值不值得导入，答案通常会比只看尺寸和价格更清楚。

常见问题

Q1：NV156FHM-N22是什么分辨率和接口的LCD液晶屏？

A：它是15.6英寸、1920×1080的FHD液晶显示屏，公开规格书写明输入信号兼容eDP1.2，产品页常见接口描述为eDP30pin。

Q2：NV156FHM-N22能直接当重工业宽温液晶屏来用吗？

A：不建议直接这样理解。规格书明确提到它原始适用方向偏NotebookPC，公开环境参数为0~50℃工作温度、-20~60℃存储温度，更适合环境边界较温和的工业和专业设备。

Q3：这块屏替换时最容易出错的点是什么？

A：最容易出错的是把“15.6寸FHD”当成完整判断依据。NV156FHM-N22的关键其实是eDP30pin、轻薄无耳位、3.2mm厚度，如果原机是LVDS或结构固定方式不同，就不能直接替换。

Q4：NV156FHM-N22更适合哪些项目？

A：更适合室内型工控一体机、检测分析终端、办公自动化设备、医疗辅助显示和轻薄嵌入式显示项目，前提是主板支持eDP，环境和结构也与其规格边界相匹配。
