DV370FBM-N10京东方37寸LCD条形液晶屏怎么样？1920×540应用场景解析

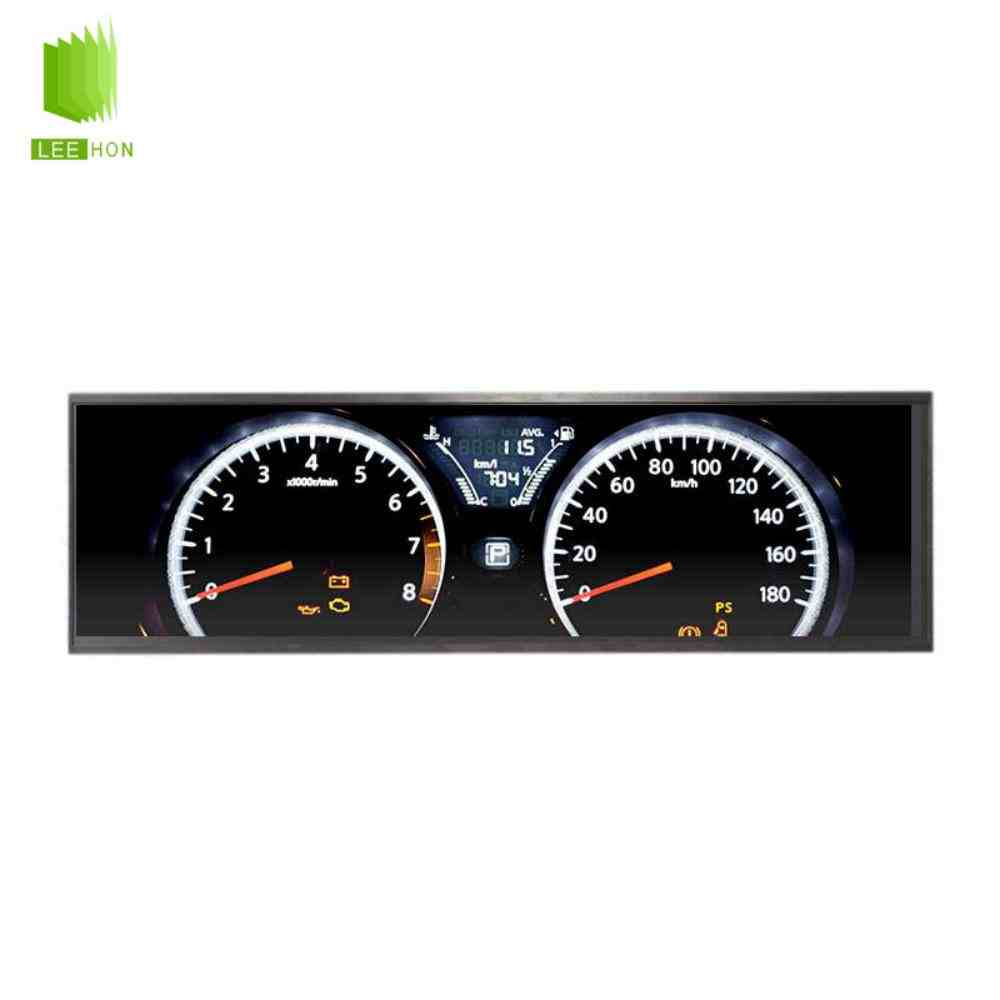

DV370FBM-N10不是普通37寸显示器，而是一块原生条形LCD，DV370FBM-N10是京东方BOE的一款37英寸TFT-LCD条形显示模组。BOE官方产品页面给出的核心规格为1920×540分辨率、700nit亮度、1000:1对比度、LVDS接口以及0～50℃工作温度；官方将其应用方向归为Commercial Devices，并明确标注为Stretch Display、32:9比例方向。与把普通16:9液晶屏物理裁切成条形不同，DV370FBM-N10本身就是1920×540原生显示结构。

DV370FBM-N10的应用场景：

 • 商场导视条屏；
 • 地铁及车站信息显示；
 • 数字货架；
 • 电梯及楼层导引；
 • 工业生产状态看板；
 • 设备顶部信息屏；
 • 服务大厅排队信息显示；
 • 横向广告及信息发布终端。

原厂规格书也将它的应用范围列为室内商业数字显示、控制系统显示终端，以及横屏和竖屏显示。

一、DV370FBM-N10的核心参数

DV370FBM-N10的有效显示区域达到899.712×253.044mm，模组外形约914.9×280.9×22.7mm。这意味着它的实际长度已经接近915mm，但屏幕高度只有约281mm，是非常典型的超宽条形结构。

主要参数可以整理如下：

参数	DV370FBM-N10
品牌	BOE京东方
尺寸	37.0寸
分辨率	1920×540
显示比例	约32:9
AA显示区	899.712×253.044mm
外形尺寸	约914.9×280.9×22.7mm
典型亮度	700cd/m²
典型对比度	1000:1
显示颜色	16.7M，True 8bit
接口	双路LVDS
接口针数	51pin
面板供电	12V
典型视角	89/89/89/89°
表面	Haze 25%，3H
工作温度	0～50℃
存储温度	-20～60℃
LED寿命	50,000小时方向

BOE原规格还明确说明其采用ADS技术、Normally Black常黑显示，并支持DE Only显示模式。

二、1920×540适合什么样的UI？

DV370FBM-N10的特点不是单纯“屏幕很长”，而是1920个横向像素配合540个纵向像素，这意味着它非常适合横向展开的信息。例如一块安装在地铁站厅的37寸条屏，可以把界面划分成： 左侧：线路及方向中央：当前站、下一站及换乘信息右侧：时间、天气、运营提示

如果用于工业生产线，则可以设计成： 设备状态 → 当前产量 → 良率 → 报警信息 → 生产节拍 多个数据区域横向铺开，不需要像普通16:9显示器一样上下堆叠。反过来，如果设备需要显示大量纵向菜单、表格或者多行参数，1920×540就未必合适。选择这种屏之前，应先让UI按照条形比例设计，而不是把普通1920×1080界面直接压缩进去。

三、700nit适合室内强光，但不要直接定义成户外屏

DV370FBM-N10规格书给出的典型亮度为700cd/m²，最低参考亮度为600cd/m²，典型对比度1000:1；水平、垂直典型视角均为89°。

700nit相对于普通室内250～350nit商用面板具有更好的环境光可读性，比较适合：

 • 商场高照度区域；
 • 机场或车站大厅；
 • 靠近玻璃门的终端；
 • 明亮工厂车间；
 • 展厅信息设备。

但它的官方工作温度是0～50℃，规格书的原始应用定位也以室内为主，因此不能只因为700nit，就直接称DV370FBM-N10为“户外工业高亮屏”。真正户外项目还需要考虑：

 • -20℃甚至-30℃低温启动；
 • 夏季阳光暴晒后的机箱温度；
 • IP防护；
 • UV；
 • 光学贴合；
 • AR低反射；
 • 背光热管理。

如果项目直接暴露在户外，应重新评估专门的宽温和超高亮条屏方案。

四、51pin LVDS不是普通电脑视频接口

DV370FBM-N10采用51pin双路LVDS，原厂规格中可以看到Odd Pixel与Even Pixel两组LVDS数据，也就是通过两组像素通道完成1920×540图像传输，面板接口前5个针脚均为+12V，随后配置GND和Odd/Even LVDS数据、时钟等信号；Pin45为SELLVDS，用于LVDS数据格式选择。

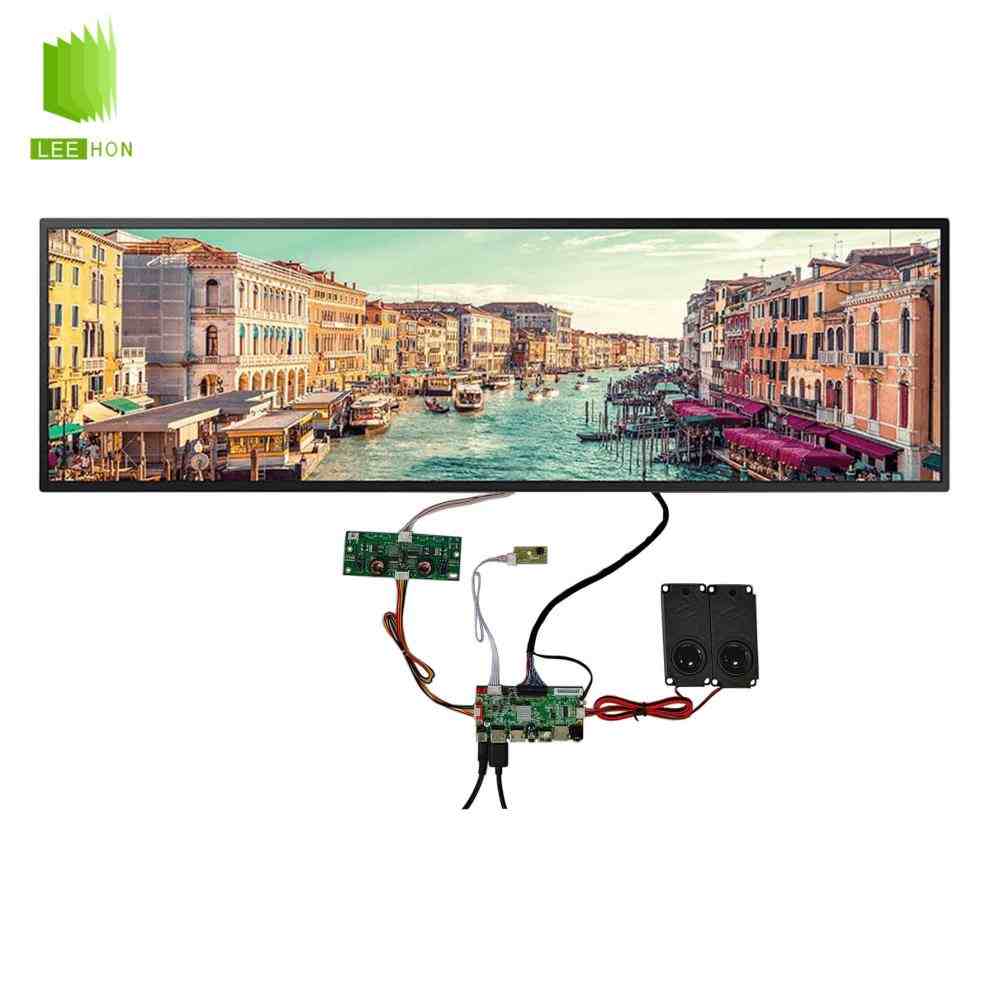

因此，它不能直接连接电脑HDMI接口，典型系统结构应为： PC/工控机 HDMI或DP → 专用LCD驱动板 → 51pin双路LVDS → DV370FBM-N10 如果是自主开发的广告机主板或ARM主板，也要确认板卡能否真正输出： 1920×540 + 双路LVDS + 对应LVDS Mapping。 有些驱动板虽然支持1920×1080，但固件里没有1920×540屏参，连接后仍可能出现黑屏、图像压缩或显示区域不完整。

五、驱动板为什么需要专门烧1920×540屏参？

条形屏并不是把普通FHD信号输入以后由LCD自己裁掉一半，DV370FBM-N10规格书给出的典型帧率为60Hz、Clock Frequency为74.25MHz，并按照DE Only模式工作，驱动板需要向LCD真正输出1920×540的有效显示时序。

因此在采购驱动板时，应确认：

 • 是否有DV370FBM-N10屏参；
 • 是否真正输出1920×540；
 • 是否支持双路LVDS；
 • 8bit LVDS格式是否匹配；
 • 51pin屏线是否按照原厂定义制作；
 • 开机Logo和无信号界面是否也是1920×540。

不能只问供应商：这块板最高支持1080P，能不能带？，最高分辨率达到FHD，并不能证明它已经配置了条形屏时序。

六、背光部分不能把12V直接接到LED灯条

这是DV370FBM-N10比较容易被误解的地方，LCD面板部分使用12V供电，但背光LED灯条本身是另一套电气结构，BOE规格书显示，背光由52颗LED组成，采用4串并联、每串13颗LED的结构；灯条单输入端典型电压约37.7V，单输入典型电流85mA，背光典型功耗约25.7W。

背光通过独立6pin接口连接，规格书列出了LED+和LED-灯串针脚。所以整套显示方案应该理解为： 12V供电 → LCD逻辑部分 以及 电源 → LED恒流升压驱动 → 约37V方向的LED灯条 而不是： 12V → 直接接LED灯条。 如果购买的是LCD裸模组而不是完整37寸显示器，配套时必须确认是否已经包含LED Driver。

七、如果要增加电容触摸，需要定制PCAP

DV370FBM-N10原规格是一块LCD显示模组，并不是标准电容触摸总成，如果应用在：

 • 自助导览；
 • 商业互动查询；
 • 工业控制台；
 • 智慧零售；
 • 展馆互动设备；

可以在前方定制PCAP电容触摸屏，但触摸厂家不能只拿到“37寸”这一项参数。至少需要按照： 899.712×253.044mm AA显示区 + 914.9×280.9mm LCD外形 + 整机盖板尺寸 来重新设计Sensor和Cover Glass。37寸条形PCAP的长宽比例比较特殊，还要检查触摸控制器Tx/Rx通道数量和两端边缘灵敏度，不能直接套用普通32寸或43寸16:9触摸控制器。

八、框贴还是全贴合？

普通室内广告及导视：框贴更实用

如果设备主要用于信息显示，或者只有少量触摸操作，可以采用框贴，优点是：

 • 成本更容易控制；
 • LCD损坏后容易拆换；
 • 大尺寸条屏装配风险较小。

强光及高端交互设备：可以评估全贴合

如果设备靠近玻璃窗或对视觉一体性要求较高，可以使用OCA/OCR光学贴合降低空气层反射，不过DV370FBM-N10的有效显示长度接近900mm，全贴合面积很大，因此要重点验证：

 • 大尺寸玻璃平整度；
 • 气泡和Mura；
 • 高低温材料应力；
 • LCD边缘受力；
 • 长期运行后的胶层稳定性。

不是所有37寸条屏项目都需要全贴合。

九、场景一：地铁站厅导视条屏

假设需要在地铁大厅顶部安装一块长条LCD，显示： 线路方向、出口、换乘箭头、运行状态和临时通知。 DV370FBM-N10的1920×540比例比较适合这种应用，可以采用： 37寸LCD + 条屏驱动板 + HDMI播放器 + 金属外壳， 700nit亮度适合明亮站厅，89°宽视角有利于行人从不同方向读取信息。其原厂应用说明也包含Indoor Commercial Digital Display和Indoor Landscape/Portrait Display。由于它并非宽温户外面板，更适合站厅内部，而不是完全暴露在室外站台。

十、场景二：工业生产线状态显示

在自动化生产线上，可以将DV370FBM-N10安装在设备顶部，横向显示： RUN / STOP → 工单号 → 当前产量 → 良率 → 节拍 → 报警 相比普通16:9屏，条形结构不会占用设备过多纵向空间。

如果安装位置较高，还可以把1920个横向像素划分成多个颜色区块，让操作人员在较远距离直接判断设备状态，这一场景还需要注意：DV370FBM-N10的标准工作温度为0～50℃。如果设备内部或车间局部长期超过50℃，应重新评估散热或其他宽温屏。

十一、场景三：智慧货架数字显示

传统电子价签面积有限，如果货架需要展示：

 • 多个商品图片；
 • 促销价格；
 • 会员优惠；
 • QR二维码；
 • 产品说明；

可以把37寸条屏沿货架横向安装，1920×540更适合多个商品信息横向并排，而700nit也能提升明亮商超环境下的可读性。这种项目要特别注意安装厚度。DV370FBM-N10模组厚度约22.7mm、最大重量约5.1kg，不是非常轻薄的Open Cell，因此货架支架不能按照普通小尺寸LCD设计。

十二、场景四：排队叫号与窗口综合信息屏

在医院、银行、政务大厅的窗口上方，可以利用条形屏同时显示： 窗口编号 + 当前号码 + 业务名称 + 服务状态 + 滚动通知 与普通单色LED窗口屏相比，LCD可以显示图片、二维码、彩色状态和多语言信息，37寸长度适合跨越较宽的柜台区域，而1920×540也比较符合横向信息排列方式。

为什么不建议把固定画面一整天不变？

BOE规格书对商业显示特别提醒，长时间显示固定画面可能产生图像残留或显示不均，并建议长期商业显示时采用动态画面、周期性关机或屏保，同时保证良好通风。

因此，对于生产线状态栏、窗口编号和固定Logo，可以采用：

 • 像素级微移动；
 • 定时切换广告或提示页面；
 • 夜间自动关屏；
 • 动态背景；
 • 降低非营业时间背光。

这比全天候固定显示同一个高对比度界面更加合理。

DV370FBM-N10选型时最容易踩的5个坑

第一，只看到37寸，没有确认1920×540

它不是普通37寸16:9面板

第二，认为51pin就是普通LVDS通用线

实际必须按照BOE Pin Assignment制作

第三，认为LCD是12V，所以背光也是12V

LCD面板VDD为12V，而LED灯条需要独立恒流升压驱动。

第四，把700nit直接定义成户外屏

原厂工作温度为0～50℃，应用定位主要为室内商业显示。

第五，普通1920×1080广告机板直接接屏

需要确认控制板真正支持1920×540及对应LVDS屏参。

杭州精显科技37寸条形LCD方案配套

DV370FBM-N10这类条形LCD项目往往还涉及51pin LVDS屏线、1920×540驱动板、LED恒流背光、电容触摸以及结构开窗。杭州精显科技可根据项目使用位置、主板输入接口、设备结构和是否需要触摸，协助进行京东方37寸条形屏的屏线、驱动和触摸方案适配。对于批量设备，建议把LCD、驱动板、屏线、背光板及软件分辨率作为完整方案一起封样，而不是分别采购后再现场组合。

DV370FBM-N10核心是“原生37寸1920×540”

DV370FBM-N10的主要特点可以归纳为： 37寸、1920×540、约32:9条形比例、700nit、ADS常黑宽视角、51pin双路LVDS、12V LCD供电、899.712×253.044mm有效显示区。 它更适合地铁导视、智慧货架、工业状态看板、商业信息发布和窗口叫号等需要“横向长距离展示”的设备，项目导入时不要只考虑屏幕能不能安装，还应同时确认： 1920×540驱动时序、51pin LVDS定义、LED恒流背光、整机散热、0～50℃环境范围以及UI是否真正按照条形比例设计。 只有这些条件匹配以后，37寸条形屏的结构优势才能真正体现出来。

DV370FBM-N10相关FAQ

1.DV370FBM-N10是什么分辨率？

原生分辨率为1920×540，属于约32:9超宽条形显示。

2.DV370FBM-N10亮度是多少？

BOE官方页面和规格资料均给出典型700cd/m²亮度。

3.DV370FBM-N10是什么接口？

采用51pin双路LVDS，LCD逻辑部分典型12V供电。

4.普通HDMI主板能直接连接吗？

不能直接连接LCD裸屏。一般需要支持1920×540屏参的HDMI/DP转双路LVDS驱动板。

5.DV370FBM-N10适合户外吗？

原厂规格中的工作温度为0～50℃，应用方向主要是室内商业显示，因此不建议仅凭700nit直接定义为户外屏。

6.这块屏可以定制电容触摸吗？

可以按项目评估外挂PCAP，但应根据899.712×253.044mm AA区、LCD外形和整机盖板重新设计触摸Sensor及控制器，而不是采购普通37寸16:9触摸屏。
