7寸触摸屏一体屏怎么选？先定触控还是先定LCD面板？

7寸带触摸的LCD一体屏广泛应用于工业HMI人机界面、自动化设备、医疗仪器、工程机械、充电设备和自助终端。很多设备厂家在开发时都会遇到一个问题： 究竟应该先确定LCD液晶面板，再选择触摸屏，还是先确定触摸方案，再找适配的LCD？

对于大多数新开发的工业设备，比较合理的做法是： 先明确使用场景和主板条件，再确定LCD基础规格，同时确定触控技术，最后完成盖板、贴合和整机结构设计。 如果设备存在厚手套、雨水、油污等特殊操作需求，则应提前确定触控能力，避免LCD已经选好后才发现触摸方案无法满足要求。

一、为什么不建议先买LCD，再随便配触摸？

7寸LCD看起来尺寸相同，实际并不完全一致。常见分辨率包括800×480和1024×600，接口可能采用RGB、LVDS或MIPI DSI，不同型号的有效显示区域、外形尺寸、厚度和连接器位置也会发生变化。

例如，天马P0700WVF1MA10是7寸800×480、LVDS工业液晶屏，有效显示区域约152.4×91.44mm；而P0700WSF2MB00采用1024×600，有效显示区域约153.6×90mm。两款产品都是7寸，但并不属于同一套机械结构。

如果LCD已经确定，后续才采购触摸屏，可能遇到触摸透明区域遮挡显示、盖板黑边不匹配、FPC位置与机壳干涉等问题。对于需要批量生产的工业设备，这些问题往往意味着重新设计盖板、结构件甚至触摸Sensor，因此， LCD与Touch不能只按照对角线尺寸配对，必须同时核对Active Area、外形图纸、贴合结构和接口位置。

二、什么情况下应该先确定LCD面板？

如果设备主要追求显示效果、主板兼容或者老设备维修，通常应该优先确定LCD，例如普通PLC人机界面、检测仪器、工业控制器，显示内容主要是设备状态、参数、报警和操作按钮。这类设备首先需要确定分辨率、显示接口和机械结构。

如果原主板只支持800×480 RGB，就不应该先定一块1024×600 LVDS屏，后面再想办法修改主板，同样，如果是老HMI换屏，原来已经有正常使用的电阻触摸屏，最合理的方案通常是优先寻找有效显示区、厚度和结构相近的LCD，尽可能保留原触摸。

这类项目的选型顺序是： 主板显示接口 → LCD分辨率 → 面板尺寸及结构 → 触摸兼容性 → 背光和整机验证， 这样能够减少对主板、屏线、HMI程序及原有结构的改动。

三、什么情况下应该先确定触控方案？

如果设备有特殊操作要求，触控条件应该在选面板之前就明确，例如注塑机、数控设备、工程机械和户外终端，操作员可能佩戴厚手套，屏幕还可能接触水滴、油污或者受到强电磁干扰。这些条件会直接影响触控技术和控制器选择。

工业触摸屏主要有两条路线。

第一种是电阻触摸。 适合单点操作、普通触控笔以及长期佩戴厚手套的传统工业HMI。它对触摸物体的导电性没有要求，但多点交互、表面耐磨和视觉效果通常不如现代PCAP方案。

第二种是PCAP投射式电容触摸。 更适合新一代工业HMI、自助终端、医疗设备和智能家电，能够支持多点触控及更灵活的交互界面。不过，戴厚手套、湿手和水滴环境下的实际表现取决于Sensor结构、触控IC、盖板厚度和固件调校，不能把普通消费级PCAP直接当作工业级方案。

例如Microchip的部分工业maXTouch控制器具有厚手套、水环境和电磁噪声适应能力，说明工业PCAP的关键不仅是触摸点数，更在于实际环境中的信噪比和稳定性，如果设备需要戴手套操作，建议在确定LCD之前就拿到触摸方案的技术要求，先进行手套、湿手和边缘触摸验证。

四、7寸800×480与1024×600怎么选？

这两种分辨率在工业触摸一体屏中都比较常见，但适用方向不同。

选型项目	800×480	1024×600
显示特点	适合简单菜单和大按钮	适合多参数和复杂界面
主板方向	RGB、LVDS方案较多	工业LVDS方案常见
典型设备	PLC、仪表、老HMI	新型HMI、医疗检测
UI开发	资源要求相对较低	需要考虑小字体与按钮
老设备替代	原屏同规格时优先	不建议直接跨分辨率替换

如果设备主要显示几个参数和操作按钮，800×480已经能够满足很多工业需求。对于需要同时显示实时曲线、设备报警、工艺数据和多个控制区域的新一代HMI，1024×600能够提供更多界面设计空间，需要强调的是， 分辨率提高并不意味着触摸操作一定更好。 工业现场戴手套使用时，按钮仍然需要保留足够的物理点击面积，不能因为像素更多就把所有操作按钮缩小。

五、7寸LCD与触摸屏的接口应该怎么配？

LCD显示接口与触摸通信接口是两套独立系统，必须分别确认，如果主板采用LVDS驱动LCD，触摸屏仍然可以采用USB或I²C。不能认为LCD使用LVDS，触摸信号也需要接入LVDS屏线。

比较常见的组合有：

 • LVDS LCD＋USB PCAP： 适合Windows工控机、自助终端和部分Linux工业主板。

 • RGB LCD＋I²C PCAP： 适合定制ARM控制板和嵌入式设备。
 • LVDS LCD＋电阻触摸控制板： 适合传统PLC HMI以及需要单点操作的工业设备。
 • 集成On-Cell PCAP LCD： 适合希望减少独立Sensor集成工作的新设备，但仍需要确认触摸数据接口和主板软件支持。

USB通常有利于常规工控主板的调试维护；I²C则更适合能够进行驱动和固件适配的定制嵌入式系统。

六、框贴还是全贴合？工业一体屏应该怎么选？

7寸LCD加触摸屏以后，还需要确定两者之间的贴合方式， 框贴 通过边框胶、泡棉或结构件固定触摸屏，LCD与Touch之间保留空气层。它的优势是成本相对较低、生产维修方便，适合普通室内工业HMI、检测仪器和传统控制终端。

光学全贴合 使用OCA或OCR光学材料填充LCD与触摸之间的间隙，可以减少内部界面反射，改善显示通透性和强环境光下的可读性。它更适合高端工业平板、医疗触摸终端和户外控制设备，但返修工艺和成本也更高。

全贴合不意味着触摸灵敏度一定更高。真正影响PCAP灵敏度的，还包括触控Sensor、控制器、盖板厚度、材料介电特性及周围显示噪声，如果设备需要前面板防水、防尘，还必须同时设计盖板密封、结构胶和机壳防护，不能认为LCD做了全贴合就自然具备IP65防护能力。

七、7寸工业触摸一体屏有哪些型号值得参考？

对于新项目，可以根据是否已经集成触摸、分辨率及环境要求，重点评估以下几款。

品牌及型号	分辨率	亮度	接口	配套定位
京瓷TCG070WVLSJPPA-GD20	800×480	500nit	LVDS	On-Cell PCAP一体化
京瓷TCG070WVLPEAFA-AA30	800×480	560nit	LVDS	4线电阻触摸
天马P0700WSF2ME00	1024×600	500nit	LVDS	带触摸的工业显示方案
天马P0700WVF1MA10	800×480	1000nit	LVDS	高亮宽温LCD，需外配Touch

其中， 京瓷TCG070WVLSJPPA-GD20 采用AWV广视角、500nit、On-Cell PCAP，工作温度为-20～70℃，适合新一代工业触控HMI。京瓷TCG070WVLPEAFA-AA30则集成4线电阻触摸，更适合保留传统单点操作方式的设备。

天马P0700WSF2ME00 采用1024×600、500nit、SFT广视角，厂家资料标注带Touch Panel，适合信息量较大的7寸工业控制界面，但正式选型时需要核对触摸类型、控制器与通信接口，不能仅凭“带Touch”判断为PCAP。

如果需要户外高亮和宽温，可以采用 天马P0700WVF1MA10 作为LCD基础，它拥有1000nit亮度和-30～80℃工作温度，但本身不带触摸屏，需要进一步定制PCAP、盖板和贴合结构，这些型号代表不同产品路线，不能简单互相替代。

八、不同应用场景，先定什么更合适？

应用场景	建议优先确定	推荐方案方向
老款PLC/HMI维修	原LCD、原触摸结构	保持分辨率及接口
普通自动化设备	主板＋LCD	800×480＋PCAP框贴
注塑机、机床	操作方式及环境要求	电阻触摸或工业PCAP
医疗检测仪器	显示内容＋视角	1024×600＋广视角Touch
户外充电设备	高亮＋湿手触控	1000nit级LCD＋工业PCAP
智能家电	外观＋交互方式	PCAP＋定制盖板
自助查询终端	使用方式＋整机结构	广视角LCD＋USB PCAP

对于普通自动化设备，选择成熟的LCD平台再匹配触摸通常更省事；对于湿手、厚手套、户外强光或特殊触控笔操作，则必须在前期把触控要求确定下来，再同步筛选LCD。

九、为什么7寸触摸屏裸机正常，装进工业设备却失灵？

这也是一体屏项目中容易被忽略的问题，工业设备内部可能存在变频器、伺服电机、继电器、开关电源和大功率负载。它们在运行时产生的电磁噪声，可能通过电源、地线、屏线和机壳耦合到触摸系统，因此，触摸屏单独连接电脑能够正常使用，并不代表装入最终机壳以后一定稳定。

样机阶段建议完成以下验证： 1. 四角、边缘、中心区域的触摸精度与连续点击测试。

2. 戴手套、湿手、水滴及表面清洁后的触摸测试。
3. 伺服电机、变频器及其他负载工作时的触摸抗干扰测试。
4. LCD满亮、低亮度PWM、反复开关机及电源波动测试。
5. 高低温、盖板密封和整机连续运行测试。

特别是工业PCAP，不建议只通过“支持10点触摸”来评价好坏。 在实际生产环境下没有误触、断触和跳点，才是工业触摸方案是否合适的重要标准。

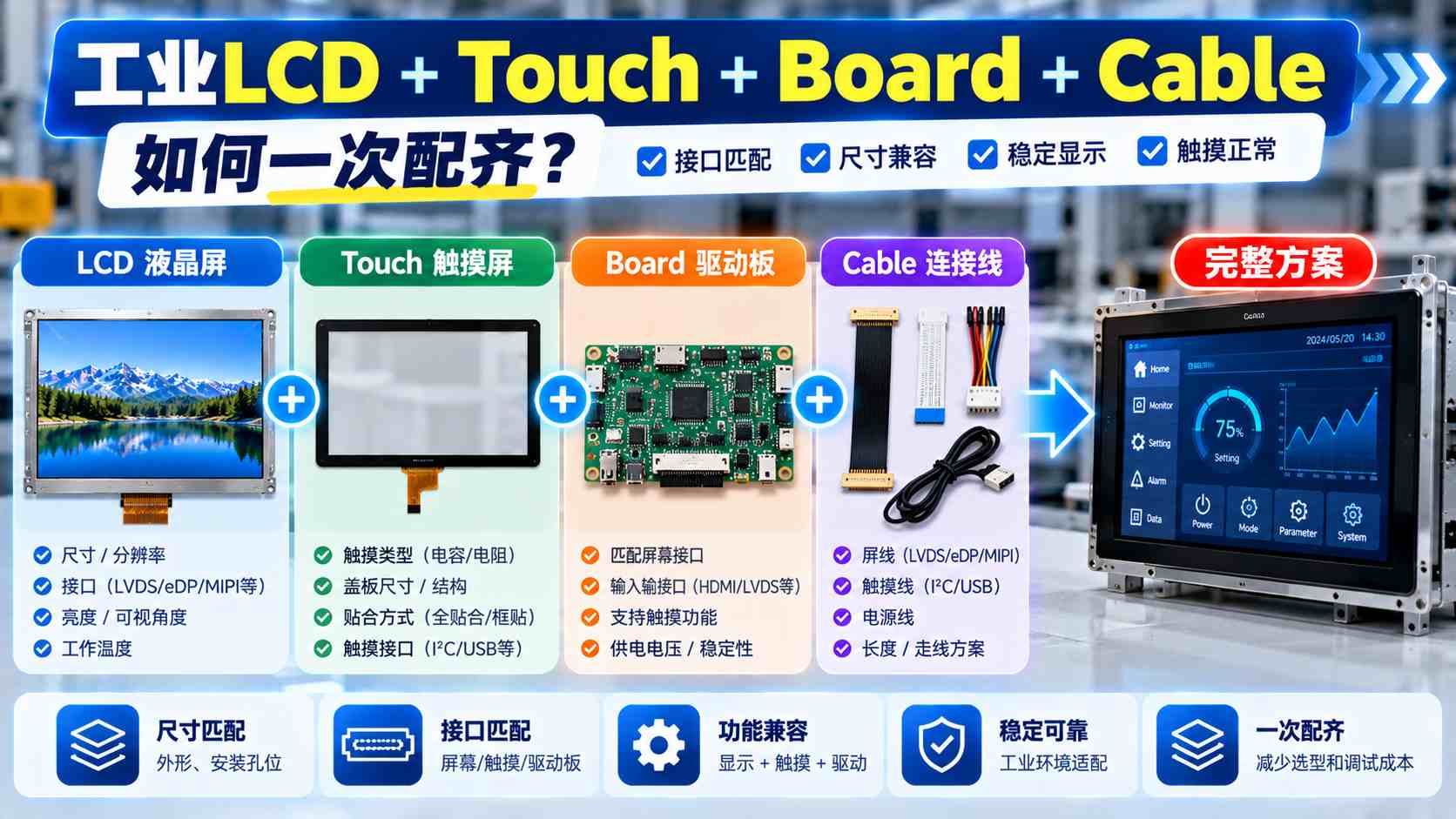

十、工业LCD＋Touch＋Board＋Cable如何一次配齐？

对于准备批量生产的7寸工业HMI，最好不要把LCD、Touch、主板、屏线和盖板分别作为互不相关的采购项目，更稳妥的方式是由同一技术团队统一核对LCD规格书、触摸Sensor、驱动板、屏线、背光电源和机械图纸，减少不同供应商之间的接口和责任边界问题。对于新项目，建议在结构开模之前完成LCD与Touch的整套样品验证；对于老设备维修，则优先寻找能够保留原主板、原触摸和机壳的高匹配LCD，减少不必要的系统改造。

7寸一体屏先定触摸还是面板？

普通工业HMI：先确定主板条件和LCD基础规格，再同步匹配触摸。

特殊操作环境：先明确手套、防水、油污和触控方式要求，再联合确定LCD及触控方案。

老设备维修：优先保留原显示平台和触摸结构，避免扩大改造范围。

如果没有特殊要求，7寸800×480或1024×600广视角LCD，搭配USB/I²C工业PCAP、AG盖板和框贴结构，已经能够满足很多自动化设备需求。若存在强环境光、复杂触控或较高外观要求，再根据实际情况升级高亮屏、宽温触控和光学全贴合。7寸工业触摸一体屏的核心并不是简单把LCD与Touch贴在一起，而是让 显示接口、触控性能、盖板结构、驱动板和工业使用环境形成一套经过验证的方案 。只有前期同步选型，后续打样、量产和维修才更容易控制风险。

产品资料说明

以上型号参数依据京瓷、天马公开产品资料整理，供应服务商为杭州精显科技有限公司，整理日期为2026年10月8日。参数用于技术查询与选型参考，不同版本、后缀及生产批次可能存在接口、触控配置和机械尺寸差异。产品是否能够直接替代、触摸性能是否满足现场要求，应以最终规格书、样品测试和工程确认为准。
